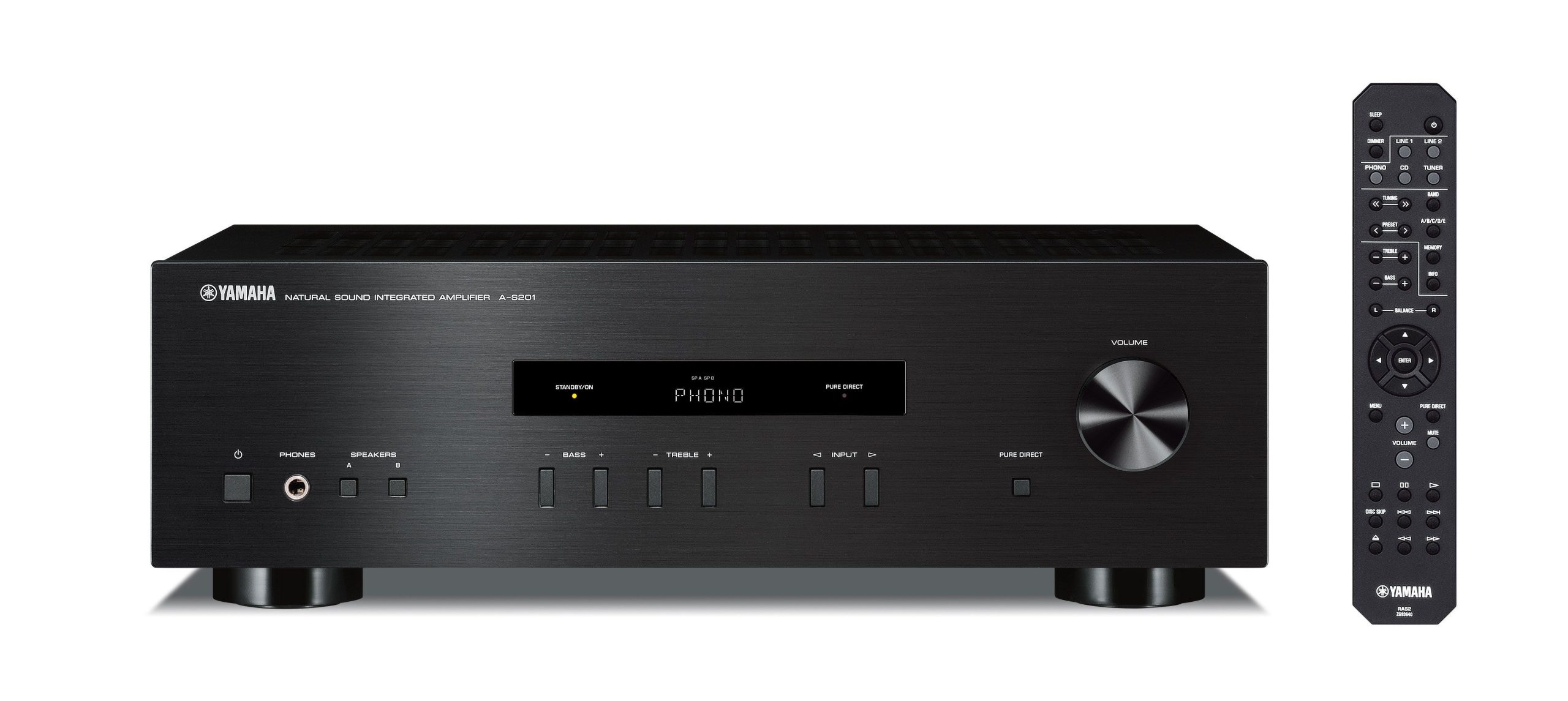

Yamaha A-S201 integruotasis stiprintuvas

Yamaha A-S201 integruotasis stiprintuvas skirtas dviejų kanalų namų garso sistemai. Jame įrengta MM patefono įvestis, CD įvestis, ausinių išvestis ir du kolonėlių jungčių komplektai. Pure Direct režimas leidžia pasirinkti tiesioginį signalo kelią.

Kam skirtas šis stiprintuvas

Tai integruotasis stereofoninis stiprintuvas, galintis būti centriniu sistemos įrenginiu, jungiančiu atskirus garso šaltinius ir pasyviąsias kolonėles. Du kanalai skirti įprastam kairės ir dešinės kolonėlių išdėstymui.

Integruota MM įvestis aktuali vinilinių plokštelių klausytojams. Ausinių išvestis suteikia atskirą jungtį asmeniniam klausymui. Nuotolinio valdymo pultas įeina į komplektą, todėl pagrindines funkcijas galima valdyti iš klausymosi vietos.

Garso šaltinių prijungimas

MM patefono įvestį rinkitės plokštelių grotuvui, naudojančiam MM sistemą. Jei grotuvas perduoda linijinį signalą, jį junkite prie CD įvesties. Tai ypač svarbu naudojant grotuvą su įjungtu integruotu fono korektoriumi.

CD įvesties jautris yra 500 mV, o varža – 47 kiloomai. REC Out išvestis skirta garso signalui perduoti įrašymo įrenginiui. Ausinėms numatyta atskira priekinė išvestis.

Varžtinės kolonėlių jungtys tvirtai prispaudžia kolonėlių kabelį. Du jungčių komplektai leidžia prijungti dvi kolonėlių sistemas. Naudojama sistema pasirenkama kolonėlių selektoriumi. Jei abi sistemos naudojamos kartu, bendrą apkrovą lemia abiejų sistemų varža.

Valdymas ir pradinis nustatymas

Pirmiausia pasirinkite prijungtą garso šaltinį ir reikiamą kolonėlių sistemą. Garsumą pradėkite reguliuoti nuo žemo lygio. Taip patogiau saugiai įvertinti skirtingų šaltinių signalo stiprumą.

Pure Direct režimas suteikia galimybę pasirinkti tiesioginį signalo kelią.

Kaip vertinti galios duomenis

Mažiausia RMS išėjimo galia siekia 100 W + 100 W į 8 omus. Ji išmatuota 40 Hz-20 kHz diapazone, esant 0,2 % THD.

Europos versijos didžiausia galia nurodyta kaip 115 W + 115 W į 4 omus. Šis matavimas atliktas ties 1 kHz, esant 0,7 % THD. Šių dviejų rezultatų negalima tiesiogiai lyginti, nes skiriasi apkrova ir matavimo sąlygos.

Dinaminės galios reikšmės pateikiamos skirtingoms varžoms. Jos apibūdina sąlygines dinamines reikšmes, o ne nuolatinę išėjimo galią.

Vieta aparatūros lentynoje

Korpuso plotis yra 435 mm, gylis – 333 mm, o svoris – 6,7 kg. Parinkite stabilią lentyną ir už korpuso palikite vietos kolonėlių kabeliams. Neuždenkite stiprintuvo ir nesuspauskite kabelių tarp korpuso bei baldo.

Techninės specifikacijos

DUK

Ar patefoną galima prijungti be atskiro fono korektoriaus?

Taip, jei plokštelių grotuvas naudoja MM sistemą. Jį junkite prie MM įvesties. MC sistemai reikalingas jos signalui pritaikytas atskiras fono korektorius.

Kurią įvestį naudoti patefonui su integruotu fono korektoriumi?

Naudokite CD įvestį, kai patefonas nustatytas perduoti linijinį signalą. Tokio signalo nereikėtų dar kartą stiprinti per MM įvestį.

Ką reiškia du kolonėlių jungčių komplektai?

Prie stiprintuvo galima prijungti dvi kolonėlių sistemas ir jas pasirinkti selektoriumi. Kartu naudojamų sistemų varžas reikia vertinti kaip bendrą stiprintuvo apkrovą.

Ar 115 W rodiklis yra didesnis už 100 W RMS galią?

Šie rodikliai išmatuoti skirtingomis sąlygomis. Skiriasi kolonėlių varža, dažnių diapazonas ir leistinas iškraipymas, todėl tiesioginis palyginimas būtų netikslus.

Kada naudoti Pure Direct režimą?

Pradinio nustatymo metu palyginkite Pure Direct ir įprastą režimus su tuo pačiu įrašu ir vienodu garsumu. Taip lengviau nuspręsite, kuris nustatymas labiau tinka konkrečiam šaltiniui.

Kiek vietos reikia palikti stiprintuvui?

Lentyna turi sutalpinti 435 × 141 × 333 mm korpusą ir išlaikyti 6,7 kg svorį. Už galinės dalies palikite vietos kabeliams.
