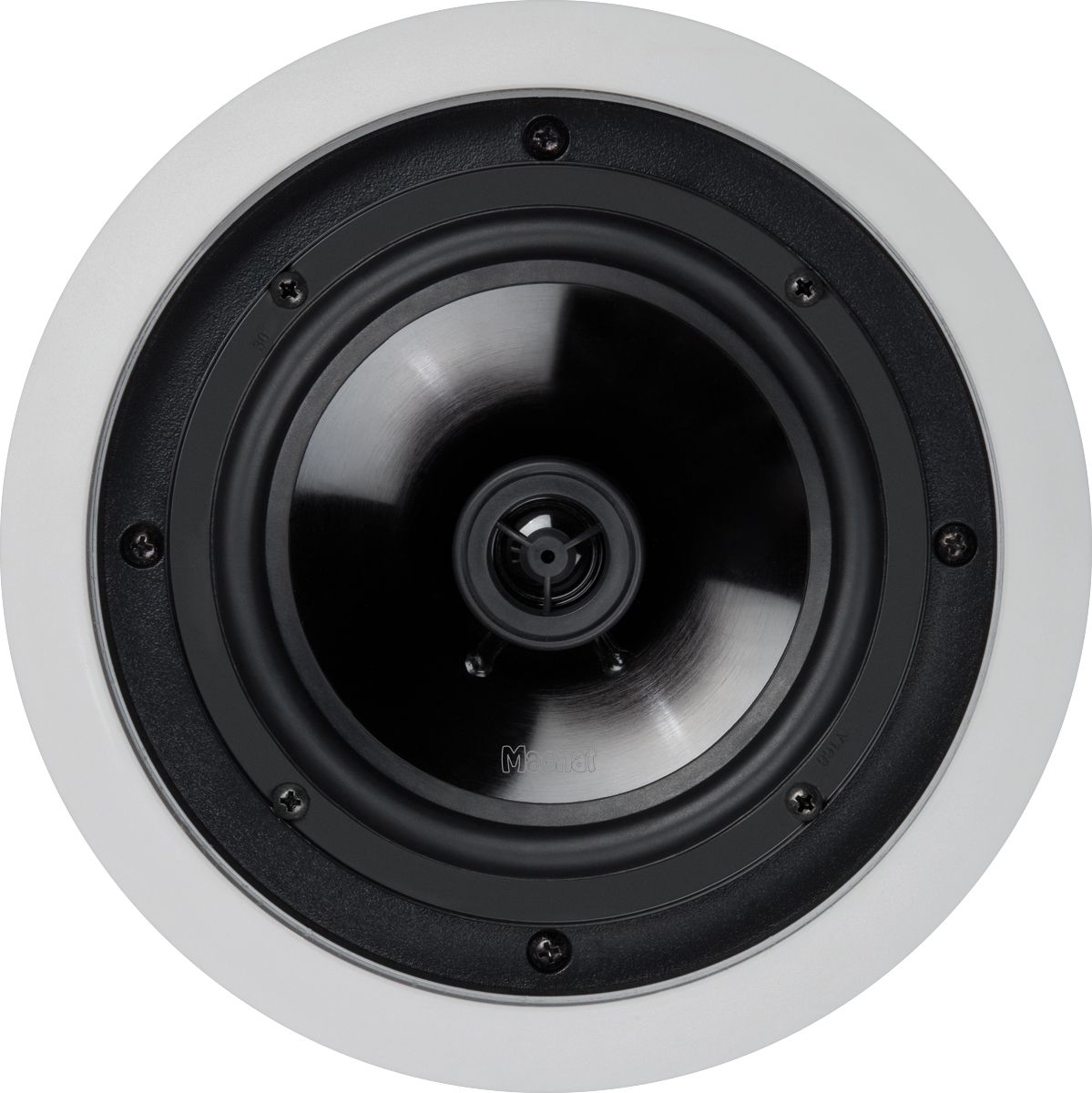

Magnat Interior ICP 62 įleidžiama kolonėlė

Magnat Interior ICP 62 yra 2 juostų į sieną arba lubas montuojama kolonėlė. Ji skirta stacionariai namų garso sistemai, kai kolonėlės korpusas neturi užimti vietos kambaryje. Modelyje suderinti 19 mm aukštųjų ir 160 mm žemųjų dažnių garsiakalbiai.

Konstrukcija ir garso atkūrimas

2 juostų konstrukcijoje atkuriamas signalas paskirstomas tarp žemųjų ir aukštųjų dažnių garsiakalbių, todėl kiekvienas jų atkuria jam skirtą dažnių sritį.

Dažnių atskyrimas vyksta ties 4000 Hz. Šis parametras parodo, kur atkuriamas signalas paskirstomas tarp abiejų garsiakalbių. Nurodytas bendras dažnių diapazonas siekia nuo 36 iki 24 000 Hz.

90 dB jautrumas išmatuotas tiekiant 2,8 V signalą vieno metro atstumu. Lyginant skirtingas kolonėles svarbu rinktis duomenis, pateiktus tomis pačiomis matavimo sąlygomis.

Stiprintuvo parinkimas ir prijungimas

Kolonėlės varža yra 8 omai, todėl stiprintuvas turi būti pritaikytas tokiai apkrovai. Rekomenduojama stiprintuvo išėjimo galia yra nuo 20 iki 140 W. Šis intervalas padeda pasirinkti sistemai tinkamą stiprintuvą.

70 W RMS galia nurodo ilgalaikę kolonėlės galios apkrovą. 120 W reikšmė yra maksimali, todėl jos nereikėtų vertinti kaip nuolatinio darbo galios. Garsumą didinkite palaipsniui ir venkite aiškiai girdimo iškraipymo.

Modelis jungiamas prie stiprintuvo kolonėlių išėjimo. Planuojant instaliaciją, kolonėlių kabelį nutieskite iki montavimo vietos prieš uždarant sienos arba lubų konstrukciją.

Montavimo vietos paruošimas

Kolonėlę galima įleisti į sieną arba lubas. Pasirinkimas priklauso nuo numatytos klausymo zonos ir patalpoje suplanuoto kolonėlių išdėstymo. Tai nėra ant lentynos ar grindų statomas modelis.

Montavimui reikia 198 mm skersmens angos ir bent 88 mm gylio. Prieš pjaudami patikrinkite, ar pasirinktoje vietoje nėra konstrukcinių elementų. Taip pat palikite vietos kolonėlės kabeliui prijungti ir saugiai sulenkti.

Išorinis 233 mm skersmuo yra svarbus vertinant, kiek vietos kolonėlė užims pasirinktoje plokštumoje. Gretimi šviestuvai, ventiliacijos elementai ar kitos kolonėlės neturi patekti į šį plotą.

Planavimas prieš montavimą

Vienos kolonėlės svoris yra 1,0 kg. Sienos arba lubų plokštuma turi būti tinkama įleidžiamai garso įrangai. Galutinę vietą pažymėkite tik patikrinę angos skersmenį, montavimo gylį ir kabelio maršrutą.

Jeigu naudojamos kelios tokios kolonėlės, jų vietas planuokite pagal klausymo zoną. Prieš galutinį tvirtinimą patikrinkite kiekvieno kanalo veikimą mažu garsumu.

Techninės specifikacijos

DUK

Ar kolonėlę galima montuoti ir sienoje, ir lubose?

Taip, konstrukcija skirta abiem montavimo būdams. Vietą rinkitės pagal klausymo zoną, kabelio maršrutą ir laisvą konstrukcijos gylį.

Kokio stiprintuvo reikia šiai kolonėlei?

Rinkitės stiprintuvą, tinkantį 8 omų kolonėlei. Rekomenduojamas jo išėjimo galios intervalas yra 20-140 W.

Ar 120 W reiškia nuolatinę galią?

Ne. Nuolatinė RMS galios apkrova yra 70 W, o 120 W nurodo maksimalią apkrovą.

Ką būtina patikrinti prieš pjaunant montavimo angą?

Reikia 198 mm skersmens angos ir 88 mm montavimo gylio. Patikrinkite konstrukciją bei kabelio vietą dar prieš pradėdami pjauti.

Kuo skiriasi 198 mm montavimo anga ir 233 mm išorinis skersmuo?

198 mm matmuo nurodo išpjaunamos angos skersmenį, o 233 mm – kolonėlės išorinį skersmenį, į kurį reikia atsižvelgti planuojant vietą.

Ar šią kolonėlę galima statyti ant lentynos?

Ne, ji skirta įleisti į sienos arba lubų plokštumą. Montavimo vietoje būtina paruošti nurodyto dydžio angą.
