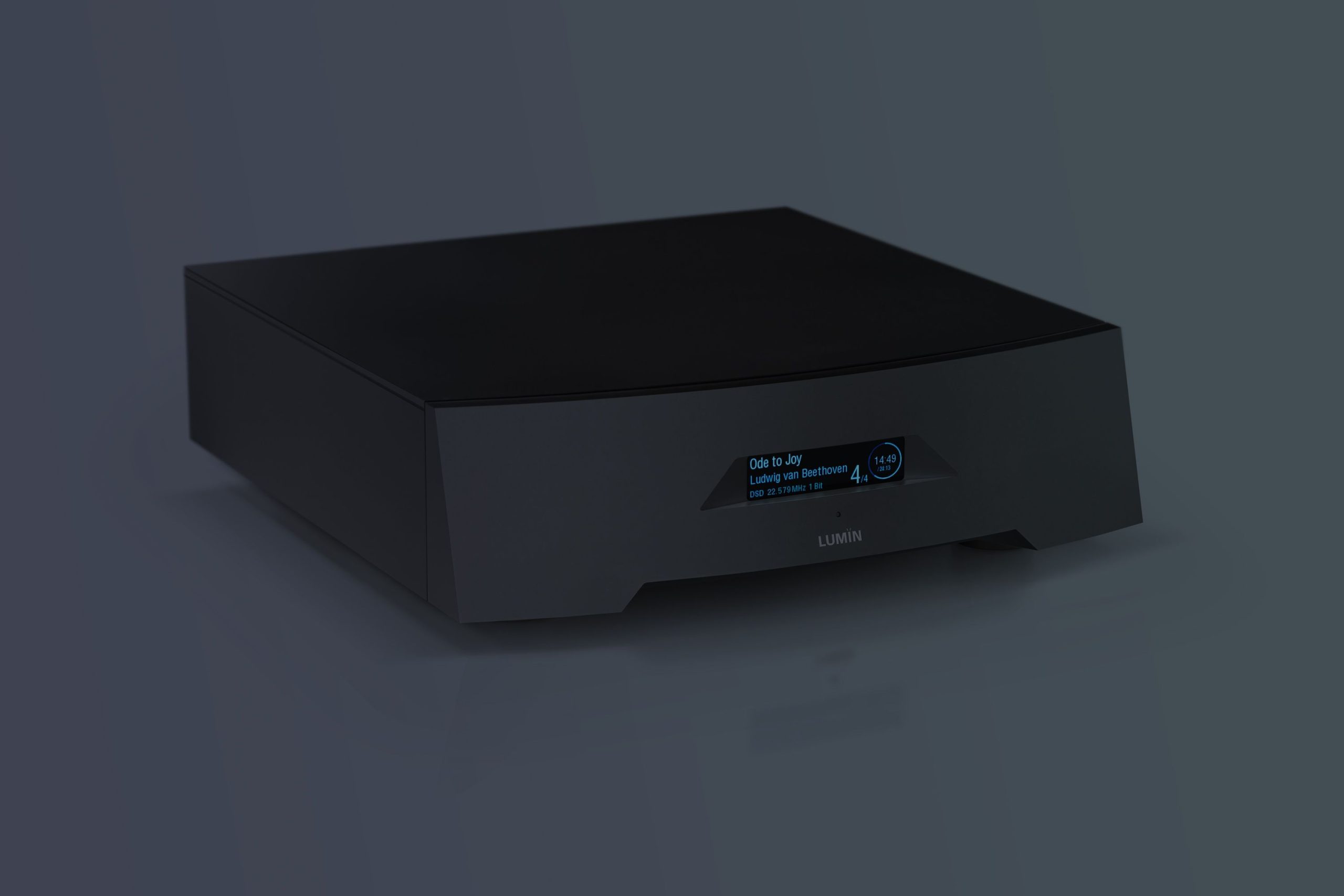

Lumin P1 tinklo grotuvas

Lumin P1 tinklo grotuvas sujungia muzikos transliuotuvą, DAC ir priešstiprintuvį viename korpuse. Jis skirtas laidinio tinklo, skaitmeniniams, analoginiams ir televizijos šaltiniams valdyti. Devynios įvestys leidžia sumažinti atskirų sistemos komponentų skaičių.

Kintamo lygio XLR ir RCA išvestys gali tiesiogiai valdyti galios stiprintuvą. Analoginės įvestys priima kitų šaltinių signalą, pavyzdžiui, iš fono korektoriaus. Trys HDMI įvestys padeda muzikos sistemą susieti su televizoriumi ir kitais vaizdo šaltiniais.

Vienas centras skirtingiems šaltiniams

Įrenginį galima naudoti tik kaip tinklo grotuvą, išorinį skaitmeninio-analoginio signalo keitiklį arba visos sistemos priešstiprintuvį. Pastarasis variantas ypač naudingas su galios stiprintuvu. Leedh Processing garsumo valdymas skaitmeninį lygį reguliuoja be nuostolių.

Viena simetrinė XLR ir viena nesimetrinė RCA analoginė įvestis leidžia išlaikyti esamus garso šaltinius. Taip patefonas su atskiru fono korektoriumi gali veikti toje pačioje sistemoje kaip tinklo muzika.

Laidinis tinklas ir skaitmeninės jungtys

Tinklo ryšiui naudojama RJ45 Ethernet arba optinė SFP jungtis. „Wi-Fi“ ir „Bluetooth“ ryšio nėra, todėl iki grotuvo reikia nutiesti laidinį tinklą. Tai svarbu suplanuoti dar prieš parenkant įrenginio vietą.

Optinė SFP jungtis gali elektriškai atskirti grotuvą nuo tinklo įrangos keliamo triukšmo. Konkrečiam komutatoriui ir kabeliui gali reikėti tinkamo SFP modulio arba adapterio.

USB garso įvestis priima PCM signalą iki 384 kHz ir DoP iki DSD128. USB skaitmeninė išvestis perduoda DSD gimtuoju formatu iki DSD512. Šių jungčių galimybės skiriasi, todėl jų ribų nereikėtų sutapatinti.

S/PDIF ir AES/EBU įvestys priima iki 24 bitų bei 192 kHz signalą su DoP palaikymu. Vidinis procesorius atkuria DSD512 gimtuoju formatu ir PCM iki 384 kHz. Failus pasirinktinai galima konvertuoti į DSD128 arba PCM 384 kHz.

Televizoriaus ir vaizdo šaltinių prijungimas

Trys HDMI 2.0 įvestys priima dviejų kanalų PCM garsą. Jos taip pat praleidžia 4K vaizdo signalą. HDMI išvesties ARC funkcija leidžia televizoriaus garsą grąžinti į stereo sistemą.

HDR, „Dolby Vision“, „Dolby Atmos“ ir DTS signalai gali būti praleidžiami toliau, tačiau grotuvas jų nedekoduoja. Todėl jis tinka dviejų kanalų televizoriaus garsui. Daugiakanalį dekodavimą turi atlikti kitas sistemos įrenginys.

Analoginės išvestys ir garsumo nustatymas

Simetrinė XLR išvestis pasiekia 6 Vrms, o nesimetrinė RCA išvestis – 3 Vrms. XLR jungtyje signalinis yra antrasis kontaktas. Tai svarbu jungiant įrangą su kita kontaktų schema.

XLR išvesties įtampa yra dvigubai didesnė už RCA išvesties įtampą. Keičiant jungties tipą, prieš klausymą verta sumažinti garsumą. Taip galima saugiai suderinti lygį su galios stiprintuvo įėjimo jautrumu.

Jungiant prie integruoto stiprintuvo ar AV imtuvo, garsumą turėtų valdyti vienas sistemos komponentas. Tiesiogiai prijungus galios stiprintuvą, lygį valdo pats grotuvas.

Simetrinė signalo grandinė

Du ESS SABRE32 ES9028PRO lustai veikia visiškai simetrinėje dviguboje monofoninėje architektūroje. Atskiras kiekvieno kanalo apdorojimas didina kanalų atskyrimą. Tikslų laiko paskirstymą užtikrina femtosekundinis generatorius ir FPGA grandinė.

Analoginės išvestys sujungtos per du Lundahl LL7401 išvesties transformatorius. Vidiniame linijiniame maitinimo šaltinyje naudojami du toroidiniai transformatoriai. Skaitmeninės ir analoginės grandinės maitinamos atskirai, naudojant mažo triukšmo reguliavimą.

Korpusas ir vietos parinkimas

Vientisas aliuminio korpusas yra 350 mm pločio, 380 mm gylio ir 107 mm aukščio. Įrenginys sveria 12 kg. Lentyna turi išlaikyti šį svorį ir palikti vietos galinių jungčių kabeliams.

Didžiausią įrengimo įtaką turi laidinio tinklo maršrutas ir 380 mm korpuso gylis. Naudojant standžius XLR ar HDMI kabelius, už korpuso reikia papildomos vietos jų lenkimui. Numatyta juodai anoduoto arba neapdoroto aliuminio apdaila.

Techninės specifikacijos

DUK

Ar galima grotuvą jungti tiesiai prie galios stiprintuvo?

Taip. Kintamo lygio XLR arba RCA išvestys leidžia apsieiti be atskiro priešstiprintuvo. Pirmą kartą įjungiant sistemą nustatykite mažą garsumą.

Kurią analoginę išvestį rinktis?

XLR jungtis perduoda 6 Vrms signalą, o RCA – 3 Vrms. Rinkitės pagal stiprintuvo įvestis ir jų jautrumą. Keičiant jungtį, sumažinkite garsumą.

Ar galima prijungti patefoną?

Galima prijungti fono korektoriaus linijinę išvestį prie XLR arba RCA analoginės įvesties. Patefono signalo tiesiogiai jungti negalima.

Ar įrenginys gali pakeisti AV imtuvą?

Jis gali valdyti dviejų kanalų televizoriaus garsą ir praleisti 4K vaizdą. Daugiakanalių „Dolby Atmos“ ar DTS formatų jis nedekoduoja.

Kuo skiriasi USB įvestis ir išvestis?

USB įvestis skirta perduoti signalą iš išorinio USB šaltinio į P1 DAC, o USB išvestis – perduoti skaitmeninį signalą išoriniam DAC. Įvestis priima PCM iki 384 kHz ir DoP iki DSD128, o išvestis perduoda DSD gimtuoju formatu iki DSD512.

Ar būtinas tinklo kabelis?

Taip. Muzikos perdavimui tinkle naudojama RJ45 arba optinė SFP jungtis. Belaidis „Wi-Fi“ ir „Bluetooth“ ryšys nenumatytas.

Kada verta naudoti optinę SFP jungtį?

Ji gali elektriškai atskirti grotuvą nuo tinklo įrangos triukšmo. Komutatoriui ir kabeliui gali reikėti atitinkamo SFP modulio arba adapterio.
