TAD-M700 galios stiprintuvas
102 000,00 €

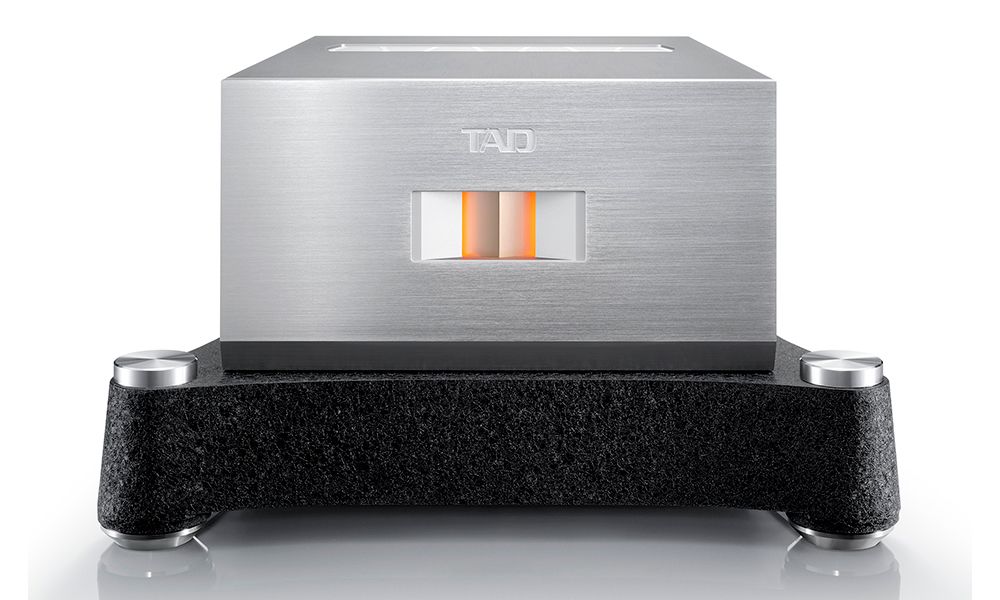

TAD-M700 yra monofoninis galios stiprintuvas, skirtas vienam aukštos galios stereo arba daugiakanalės sistemos kanalui. Esant 1 kHz dažniui, jis pateikia 700 W į 4 Ω arba 350 W į 8 Ω apkrovą. Simetrinė BTL schema ir lieto aliuminio monokokinis korpusas mažina vidinių grandinių veikimo sąlygų skirtumus bei vibracijų poveikį. Stereo sistemai įprastai naudojami du vienodi monoblokai.
TAD-M700 galios stiprintuvas yra Reference serijos monofoninis galios stiprintuvas (monaural power amplifier), skirtas vienam garso sistemos kanalui. Jis pateikia 700 W, kai matuojama 1 kHz dažniu ir 4 Ω apkrova. Esant 8 Ω apkrovai, nurodyta 350 W galia tuo pačiu matavimo dažniu.
Simetrinė stiprinimo architektūra
Modelis naudoja tiltinę be transformatoriaus BTL schemą (bridged transformerless). Signalo kelias suprojektuotas simetriškai nuo įėjimo iki išėjimo. Tokia pati logika taikoma grandinės topologijai ir spausdintinėms plokštėms.
Simetriškai išdėstyti du maitinimo transformatoriai ir lygiagrečiai montuojami elektrolitiniai kondensatoriai. Vidinė konstrukcija subalansuota temperatūros pokyčių, magnetinių laukų ir vibracijos poveikio atžvilgiu. Taip abi BTL grandinės pusės veikia vienodomis fizinėmis sąlygomis.
Aliuminio korpusas ir vibracijų valdymas
Monokokinis korpusas iš lieto aliuminio pasižymi dideliu vidiniu vibracijų slopinimo koeficientu. Komponentai išdėstyti taip, kad būtų atsparesni kolonėlių garso slėgio sukeltoms vibracijoms. Aliuminio korpusas taip pat pasižymi maža elektrine varža.
Korpusą laiko keturi reguliuojamo aukščio spygliai. Kiekvienas jų su atraminiu paviršiumi liečiasi viename taške. Reguliavimas taip pat leidžia tiksliai išlyginti stiprintuvą ant tinkamo pagrindo.
Pastatymas ir įrengimo vieta
Stiprintuvo matmenys siekia 516 × 296 × 622 mm, o svoris – 74,5 kg. Įrengimui reikia apkrovą atlaikančio pagrindo ir iš anksto suplanuoto saugaus kėlimo. Planuojant stereo porą, vietą, atramos apkrovą ir saugų kėlimą reikia įvertinti dviem atskiriems tokio dydžio įrenginiams. Dėl 622 mm gylio būtina įvertinti lentynos arba stovo gylį.
Ventiliacijos angos įrengtos galinėje viršutinio skydelio dalyje. Virš jų turi likti neuždengta erdvė šilumai pasišalinti. Platus, žemo svorio centro korpusas perimtas iš TAD-M600. Keturių kampinių kojelių kampas optimizuotas žemesniam svorio centrui.
Lieto aliuminio šonai yra švelniai išlenkti. Žemas svorio centras ir platus atramų išdėstymas padeda išlaikyti sunkų korpusą stabilų.
Maitinimo šaltinis ir įėjimo pakopa
Du maitinimo transformatoriai turi bendrą 2,8 kVA vardinę galią.
Prijungimas prie sistemos

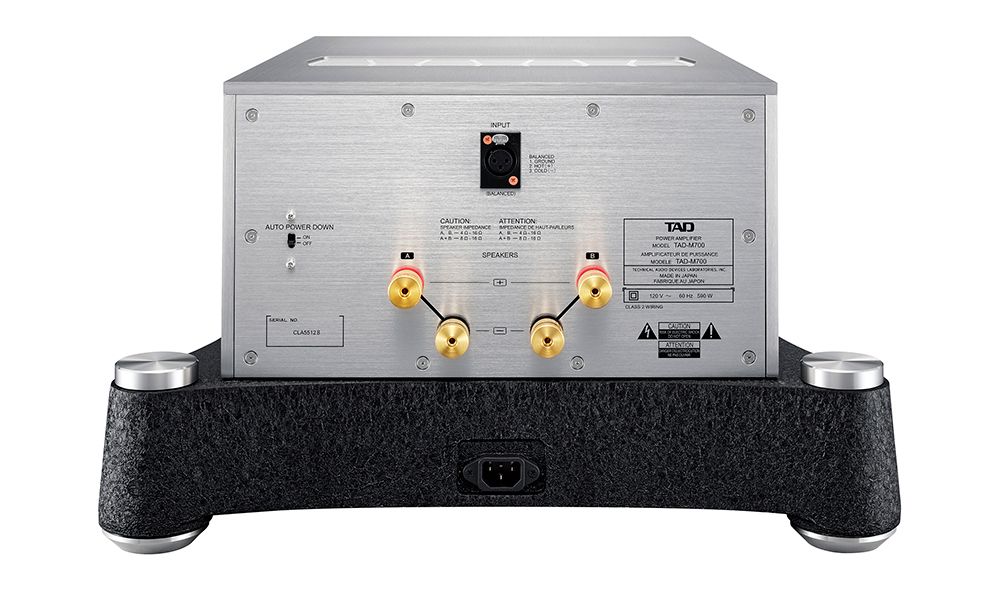

1,5 V įėjimo jautris padeda parinkti pakankamą signalą pateikiantį priešstiprintuvį. 100 kΩ įėjimo varža sudaro nedidelę elektrinę apkrovą signalo šaltiniui. 29,5 dB stiprinimo koeficientą reikia įvertinti derinant skirtingus galios stiprintuvus vienoje sistemoje. Pateiktuose duomenyse fizinis įėjimo jungties tipas nenurodytas, todėl jungčių suderinamumą su konkrečiu priešstiprintuvu reikia patikrinti atskirai.

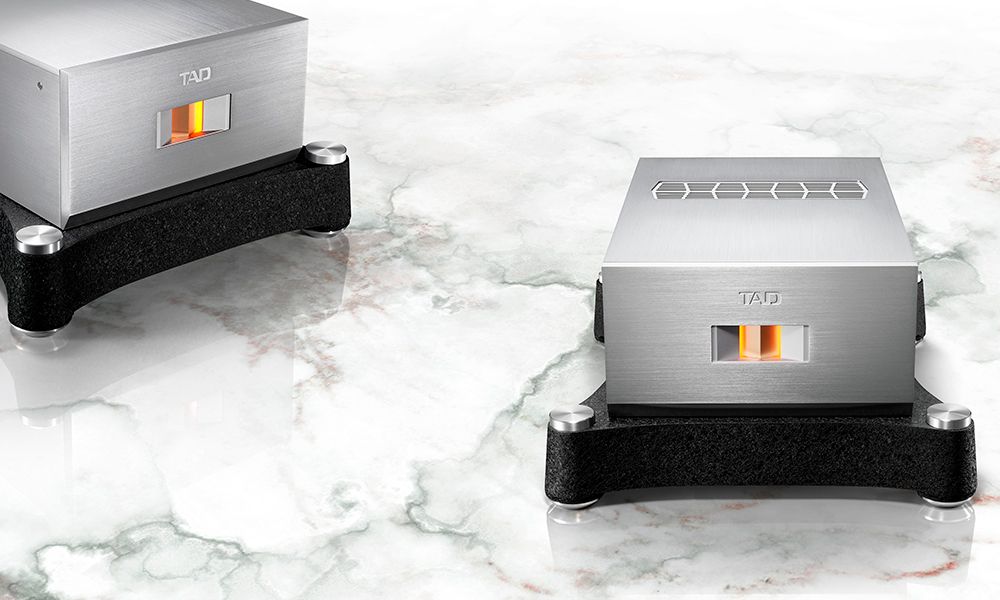

Vienas įrenginys stiprina vieną kanalą. Įprastai dviejų kanalų stereo sistemai naudojami du vienodi monoblokai. Daugiakanalėje arba namų kino sistemoje atskiras stiprintuvas gali būti skiriamas kiekvienam pasirinktam kanalui.
Kaip vertinti galios rodiklius
Galios skaičiai pateikti esant konkrečiam 1 kHz matavimo dažniui. Jie neapibrėžti kaip nuolatinė arba trumpalaikė galia. Todėl šių reikšmių negalima tiesiogiai prilyginti viso dažnių diapazono matavimams.
Mažesni nei 0,005 % vardiniai iškraipymai taikomi tik konkrečiai sąlygai. Tai 1 kHz dažnis, 350 W galia ir 4 Ω apkrova. Lyginant stiprintuvus svarbu pasirinkti tuos pačius dažnio, galios ir apkrovos parametrus.
Techninės specifikacijos
| Modelis | TAD-M700 |
|---|---|
| Serija | Reference |
| Tipas | Monofoninis galios stiprintuvas |
| Stiprinimo schema | Visiškai simetrinė BTL konstrukcija |
| Išėjimo galia | 700 W, esant 1 kHz ir 4 Ω; 350 W, esant 1 kHz ir 8 Ω |
| Vardiniai iškraipymai | Mažiau nei 0,005 %, esant 1 kHz, 350 W ir 4 Ω |
| Signalo ir triukšmo santykis | Daugiau nei 125 dB |
| Dažninė charakteristika | 1 Hz-100 kHz, +0/-3 dB |
| Stiprinimo koeficientas | 29,5 dB |
| Įėjimo jautris | 1,5 V |
| Įėjimo varža | 100 kΩ |
| Maitinimo transformatoriai | 2 transformatoriai, bendra vardinė galia 2,8 kVA |
| Vidinis išdėstymas | Simetriškai išdėstytos grandinės, plokštės, transformatoriai ir elektrolitiniai kondensatoriai |
| Korpusas | Monokokinis lieto aliuminio korpusas su maža elektrine varža |
| Atramos | 4 reguliuojamo aukščio spygliai su vieno taško kontaktu |
| Konstrukcija | Platus, žemo svorio centro korpusas, kurio konstrukcija perimta iš TAD-M600 |
| Ventiliacija | Angos galinėje viršutinio skydelio dalyje |
| Matmenys | 516 × 296 × 622 mm |
| Svoris | 74,5 kg |
DUK
Kiek stiprintuvų reikia stereo sistemai?
Vienas monoblokas aptarnauja vieną kanalą. Dviejų kanalų stereo sistemai įprastai naudojami du vienodi įrenginiai.
Ar jį galima naudoti namų kino sistemoje?
Taip, kaip vieno kanalo galios stiprintuvą. Kiekvienam papildomai stiprinamam kanalui reikalingas atskiras įrenginys ir atitinkamas procesoriaus išėjimas.
Ką svarbu įvertinti renkantis priešstiprintuvį?
Priešstiprintuvis turi pateikti tinkamą signalo lygį. Taip pat verta atsižvelgti į stiprinimo koeficientą, ypač derinant skirtingus kanalus.
Kokio pagrindo reikia šiam stiprintuvui?
Pagrindas turi atlaikyti didelę masę ir būti pakankamai gilus. Paviršius taip pat turi tikti keturioms spygliuotoms atramoms.
Kaip naudoti reguliuojamas atramas?
Kiekvienos atramos aukštis reguliuojamas korpusui išlyginti. Stiprintuvas turi stabiliai remtis visais keturiais spygliais.
Ar galima uždengti viršutinę korpuso dalį?
Galinėje viršutinio skydelio dalyje yra šilumos išsklaidymo angos. Jų negalima uždengti lentyna, įranga ar kitais daiktais.
Ar nurodyta galia yra nuolatinė?
Galios reikšmės pateiktos tik su 1 kHz matavimo sąlyga. Jos neįvardytos kaip nuolatinės arba trumpalaikės galios rodikliai.
