TAD-M700S galios stiprintuvas

TAD-M700S galios stiprintuvas yra Reference Series dviejų kanalų modelis, skirtas atskirai stereo sistemos galios pakopai. Jis veikia su priešstiprintuvu arba kitu valdomo lygio analoginio signalo šaltiniu. Vardinė galia siekia 350 W kanalui, kai dažnis yra 1 kHz, o apkrova – 4 omai. Esant 8 omams ir tam pačiam dažniui, nurodyta 175 W kanalui.

Paskirtis stereo ir namų kino sistemoje

Šis dviejų kanalų galios stiprintuvas (two-channel power amplifier) sustiprina kairiojo ir dešiniojo kanalų signalus. Priešstiprintuvis sistemoje parenka šaltinį ir valdo garsumą. Toks sprendimas tinka komplektuojant atskiras valdymo ir galios pakopas.

Namų kino sistemoje stiprintuvas gali maitinti priekinius kairįjį ir dešinįjį kanalus. Tam procesorius turi turėti valdomus analoginius išėjimus. Garsumo lygį tuomet valdo namų kino procesorius, o TAD-M700S veikia kaip atskira galios pakopa.

Simetriška BTL grandinė

Stiprintuvo pagrindas – BTL tiltinė betransformatorė konfigūracija (bridged transformerless). Grandinė visiškai simetriška nuo įėjimo iki išėjimo. Tokia pati išdėstymo logika taikoma grandynų topologijai ir spausdintinėms plokštėms. Ji taip pat apima abu transformatorius ir lygiagrečiai išdėstytus elektrolitinius kondensatorius.

Vidinis išdėstymas sukurtas atsižvelgiant į temperatūros pokyčius, magnetinius laukus ir vibraciją. Abi grandinės pusės išdėstytos pagal tą patį principą. Tai svarbus konstrukcinis sprendimas dviejų kanalų galios pakopoje.

Maitinimo dalis

Maitinimo sistemoje naudojami du maitinimo transformatoriai, kurių bendra vardinė galia siekia 2,8 kVA. Transformatorių šerdys rankomis apvyniotos izoliaciniais lakštais, nenaudojant ritės karkaso. Šalia jų sumontuoti keturi specialiai pagaminti 33 000 µF elektrolitiniai kondensatoriai.

Kondensatoriai korpuse išdėstyti lygiagrečiai ir įtraukti į bendrą simetrišką konstrukciją. Tokia maitinimo dalis užima nemažai vietos. Dėl to prieš perkant svarbu įvertinti stiprintuvo gylį, svorį ir turimo stovo keliamąją galią.

Korpusas ir vibracijų valdymas

Monokokinis lieto aliuminio korpusas turi didelį vidinį vibracijų slopinimo koeficientą. Jam taip pat būdinga maža elektrinė pilnutinė varža. Vidinės dalys išdėstytos taip, kad būtų atsparesnės kolonėlių garso slėgio sukeliamai vibracijai.

Kiekviena iš keturių reguliuojamo aukščio smailių kojelių paviršių liečia viename taške. Plati atramų padėtis ir optimizuotas kojelių pasvirimas nuleidžia konstrukcijos svorio centrą. Reguliavimas leidžia tiksliai išlyginti sunkų stiprintuvą ant jam skirto stovo.

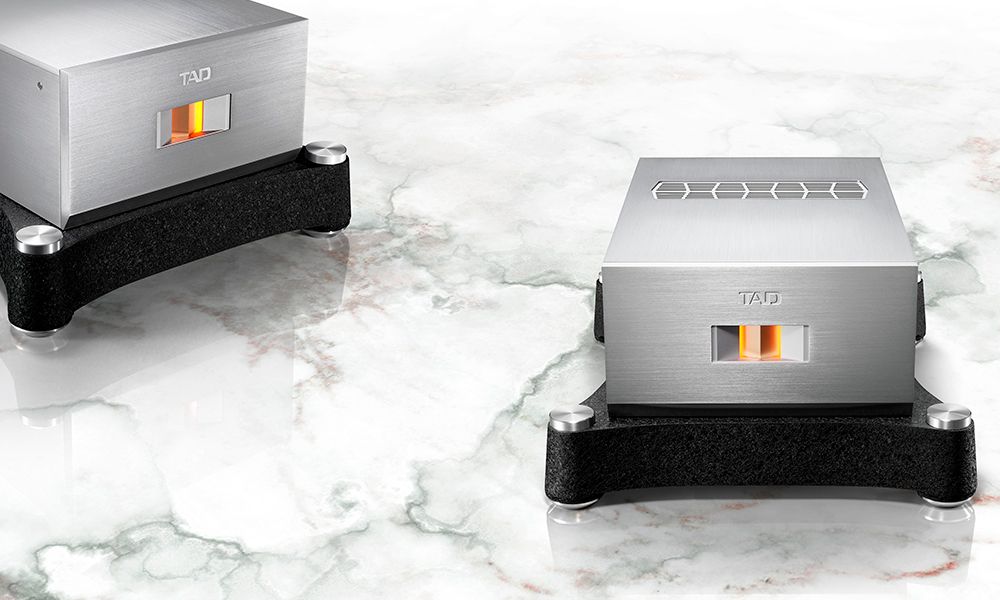

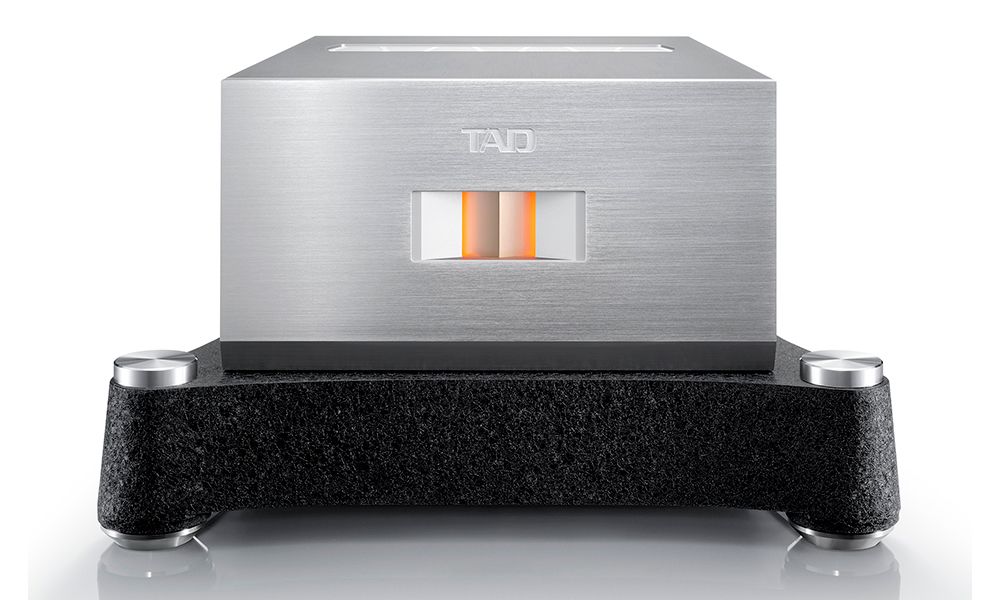

Korpusas turi lenktus šonus ir pertvarkytą priekinio skydelio emblemą. Viršutinės plokštės gale įrengtos aušintuvo angos. Jų negalima uždengti lentyna, kitais komponentais ar daiktais.

Vietos parinkimas

Stiprintuvas yra 516 mm pločio, 296 mm aukščio ir 622 mm gylio. Jam reikia gilaus, stabilaus ir 75,5 kg svorį išlaikančio stovo. Prieš statydami patikrinkite naudingą lentynos gylį, o ne vien išorinį baldo matmenį.

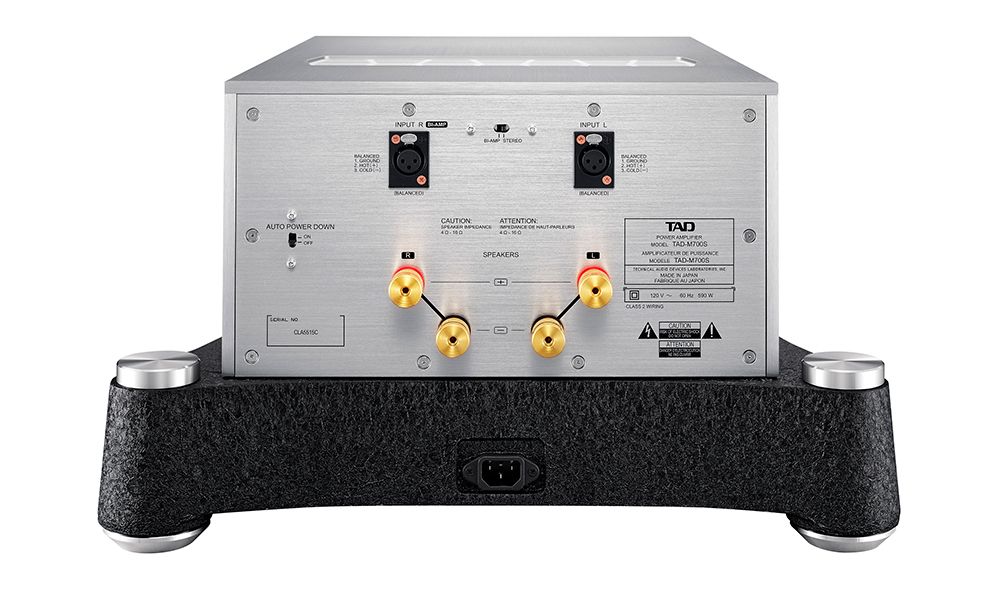

Už korpuso palikite vietos prijungtiems laidams ir jų lenkimui. Viršutinės dalies gale turi likti laisva erdvė šilumai pasišalinti. Įrenginio perkėlimą suplanuokite prieš sujungdami sistemą.

Sistemos jungimas ir pirminis nustatymas

Signalų grandinėje stiprintuvas jungiamas tarp priešstiprintuvio ir kolonėlių. Įėjimo jautris yra 1,5 V, o įėjimo pilnutinė varža – 100 kiloomų. Šie dydžiai padeda įvertinti priešstiprintuvio elektrinį suderinamumą ir reikiamą išėjimo lygį.

29,5 dB stiprinimo koeficientas nusako galios pakopoje taikomą signalo sustiprinimą. Pirmą kartą įjungdami sistemą sumažinkite priešstiprintuvio garsumą. Lygį didinkite palaipsniui, jau pasirinkę norimą šaltinį.

Kaip vertinti techninius rodiklius

Abu galios rodikliai išmatuoti esant 1 kHz dažniui. Jų nereikėtų vertinti kaip dažnių juostoje išmatuotos nepertraukiamos galios. Lyginant stiprintuvus svarbu tikrinti apkrovą, kanalų skaičių ir matavimo sąlygas.

Mažesnis nei 0,005 % iškraipymų rodiklis taikomas tik esant 1 kHz, 175 W ir 4 omams. Dažnių diapazonas siekia nuo 1 Hz iki 100 kHz, išlaikant +0/-3 dB ribas. Tai elektrinis stiprintuvo diapazonas, o ne prijungtų kolonėlių akustinė charakteristika.

Didesnis nei 125 dB signalo ir triukšmo santykis apibūdina naudingo signalo ir elektronikos triukšmo santykį. Šį rodiklį prasminga lyginti tik su taip pat apibrėžtomis kitų stiprintuvų vertėmis.

Techninės specifikacijos

DUK

Kokių komponentų reikia stereo sistemai?

Reikalingas priešstiprintuvis arba kitas valdomo lygio analoginio signalo šaltinis. Galios stiprintuvas tuomet maitina kairiąją ir dešiniąją kolonėles. Šaltinių pasirinkimas bei garsumas valdomi ankstesnėje sistemos pakopoje.

Ar šį stiprintuvą galima naudoti namų kino sistemoje?

Taip, kaip priekinių kairiojo ir dešiniojo kanalų galios pakopą. Namų kino procesorius turi pateikti valdomo lygio analoginius signalus šiems kanalams.

Kaip paruošti vietą stiprintuvui?

Rinkitės bent 75,5 kg išlaikantį ir 622 mm gylį sutalpinantį stovą. Įvertinkite papildomą vietą laidams. Neuždenkite viršutinės plokštės gale esančių aušintuvo angų.

Kaip pirmą kartą nustatyti garsumo lygį?

Pradėkite nuo sumažinto priešstiprintuvio garsumo. Įjunkite pasirinktą šaltinį ir lygį kelkite palaipsniui. Taip įvertinsite sistemos stiprinimą prieš pasirinkdami įprastą klausymo garsumą.

Ar 350 W rodiklis apibūdina galią visame dažnių diapazone?

Ne. Šis rodiklis taikomas vienam kanalui, 4 omų apkrovai ir 1 kHz dažniui. Jį lyginkite tik su tokiomis pačiomis sąlygomis išmatuotais duomenimis.

Ką praktikoje reiškia 1,5 V įėjimo jautris?

Šis dydis padeda parinkti priešstiprintuvį, galintį pateikti reikiamą valdomo lygio signalą. Sistemos garsumą vis tiek reikia reguliuoti priešstiprintuvyje.

Kuo naudingos reguliuojamo aukščio kojelės?

Reguliavimas padeda stabiliai išlyginti 75,5 kg stiprintuvą ant tinkamos, jo svorį išlaikančios atramos.
