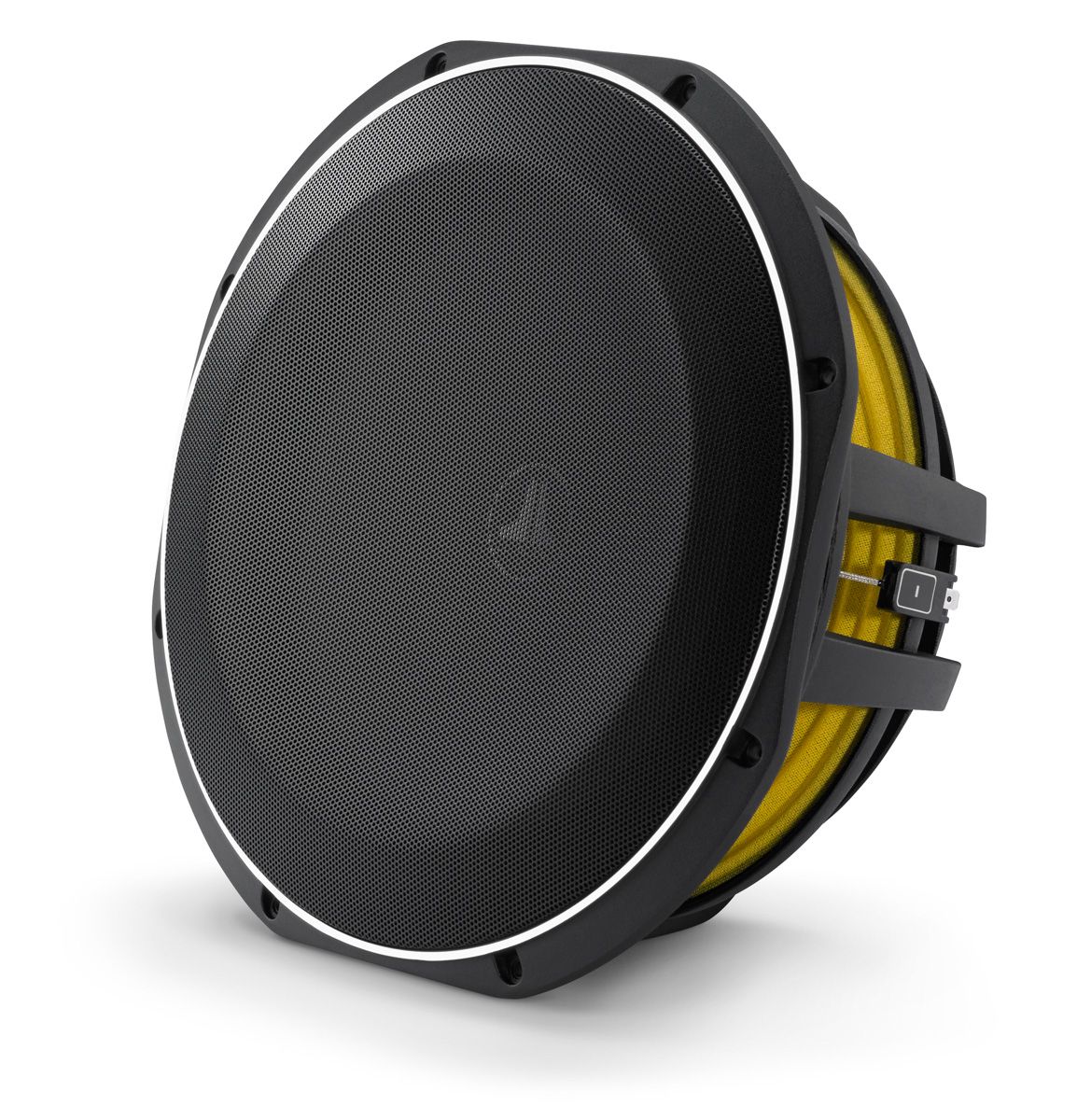

JL Audio 12TW1 žemųjų dažnių garsiakalbis
400,00 €
JL Audio 12TW1 yra 12 colių žemųjų dažnių garsiakalbis, skirtas automobilio garso sistemai ir atskiram korpusui. 117 mm montavimo gylis padeda jį įrengti ribotoje erdvėje. 4 Ω vardinė varža ir 75-300 W RMS rekomenduojama stiprintuvo galia aiškiai apibrėžia stiprintuvo pasirinkimą. Galima projektuoti 18,41 l uždarą arba 31,86 l fazoinverterinį korpusą.
JL Audio 12TW1 yra 12 colių automobilinis žemųjų dažnių garsiakalbis (subwoofer driver), skirtas montuoti į atskirą korpusą. Jo vardinė varža yra 4 Ω, o nuolatinė leistinoji galia siekia 300 W RMS. Rekomenduojama 75-300 W RMS stiprintuvo galia.
117 mm montavimo gylis palengvina įrengimą ribotoje vietoje. Vis dėlto reikia įvertinti angos skersmenį, variklio dydį ir priekinės grotelės išsikišimą.
Stiprintuvo parinkimas ir derinimas
Stiprintuvas turi stabiliai veikti su 4 Ω apkrova. Jo RMS galia turi patekti į rekomenduojamą diapazoną. Nustatant stiprinimą svarbu vengti signalo iškraipymo, nes valdiklio padėtis neparodo realios atiduodamos galios.
Garsiakalbį rekomenduojama naudoti atskirai stiprinamoje sistemoje su palydoviniais garsiakalbiais. Aktyvų žemųjų dažnių filtrą geriausia nustatyti stiprintuve arba garso procesoriuje. Pasyvus ritinis filtras nerekomenduojamas, nes gali pabloginti atkūrimą.
Jeigu stiprintuvas turi fazės valdiklį, jo padėtis lyginama klausymo vietoje. Pasirenkamas nustatymas, užtikrinantis tolygesnį perėjimą tarp žemųjų dažnių garsiakalbio ir likusios sistemos.
Korpuso pasirinkimas
Uždaro tipo korpusui (sealed enclosure) numatytas 18,41 l grynasis vidinis tūris. Jo F3 dažnis yra 45,44 Hz, o sistemos Qtc – 0,89. Šis korpusas užima mažiau vietos nei nurodytas fazoinverterinis variantas.
Fazoinverteriniam korpusui (ported enclosure) reikia 31,86 l grynojo tūrio. Jis derinamas ties 34 Hz, o nurodytas F3 siekia 31,79 Hz. Žemesnis F3 rodo didesnį atkūrimo išplėtimą į žemųjų dažnių sritį.
Abiejų projektų matmenys apskaičiuoti naudojant 19 mm storio medžiagą. Pasirinkus 16 mm medžiagą, iš kiekvieno išorinio matmens reikia atimti 6,5 mm. Plonesnė nei 16 mm medžiaga gali neužtikrinti reikiamo korpuso standumo.
Nurodyti tūriai yra grynieji. Skaičiuojant bendrą vidinį tūrį reikia pridėti garsiakalbio, angos ir sutvirtinimų užimamą vietą. Pateikti išoriniai projektų matmenys tai jau įvertina.
Montavimas automobilyje
Montavimo anga turi būti 281 mm skersmens, o tvirtinimo varžtų apskritimas – 297 mm. Už garsiakalbio būtina palikti vietos 145 mm skersmens varikliui. Priekyje reikia įvertinti 22 mm grotelės išsikišimą.
Korpusas turi būti standus ir tvirtai pritvirtintas prie automobilio. Jį rekomenduojama varžtais tvirtinti prie metalinių grindų arba rėmo, naudojant dideles poveržles. Nepritvirtintas korpusas susidūrimo metu gali pavojingai judėti.
Garsiakalbis gali viršyti 100 dB garso slėgio lygį. Ilgalaikis tokio garsumo poveikis gali negrįžtamai pažeisti klausą.
Techninės specifikacijos
| Tipas | Automobilinis žemųjų dažnių garsiakalbis |
|---|---|
| Vardinis skersmuo | 12 colių / 300 mm |
| Nuolatinė leistinoji galia | 300 W RMS |
| Rekomenduojama stiprintuvo galia | 75-300 W RMS |
| Vardinė varža | 4 Ω |
| Bendras skersmuo | 314 mm |
| Montavimo angos skersmuo | 281 mm |
| Varžtų angų apskritimo skersmuo | 297 mm |
| Variklio išorinis skersmuo | 145 mm |
| Montavimo gylis | 117 mm |
| Priekinės grotelės išsikišimas | 22 mm |
| Garsiakalbio užimamas tūris | 2,04 l |
| Grynasis svoris | 7,5 kg |
| Laisvojo oro rezonansas Fs | 32,35 Hz |
| Elektrinis kokybės koeficientas Qes | 0,555 |
| Mechaninis kokybės koeficientas Qms | 11,066 |
| Bendras kokybės koeficientas Qts | 0,529 |
| Ekvivalentinis tūris Vas | 33,67 l |
| Vienkryptė tiesinė eiga Xmax | 10,0 mm |
| Xmax matavimo metodas | Vienkryptis garsinės ritės išsikišimas, netaikant korekcijos koeficientų |
| Jautrumas | 85,15 dB SPL, matuojant 1 W / 1 m |
| Jautrumo vertinimo pastaba | Šis rodiklis vienas neparodo galimo žemųjų dažnių garso lygio |
| Efektyvusis membranos plotas Sd | 0,0436 m² |
| Nuolatinės srovės varža Re | 3,514 Ω |
| Uždaro korpuso sienelė ir priekinė plokštė | 19 mm |
| Uždaro korpuso grynasis tūris | 18,41 l |
| Uždaro korpuso išoriniai matmenys | 673 × 356 × 140 mm |
| Uždaro korpuso F3 / Fc / Qtc | 45,44 Hz / 54,41 Hz / 0,89 |
| Fazoinverterinio korpuso sienelė ir priekinė plokštė | 19 mm |
| Fazoinverterinio korpuso grynasis tūris | 31,86 l |
| Fazoinverterinio korpuso išoriniai matmenys | 806 × 406 × 178 mm |
| Vidinės angos plotis ir aukštis | 140 × 57 mm |
| Vidinės angos ilgis | 575 mm |
| Angos tęsinio ilgis | 527 mm |
| Fazoinverterio derinimo dažnis Fb | 34,0 Hz |
| Fazoinverterinio korpuso F3 | 31,79 Hz |
DUK
Kokį stiprintuvą rinktis?
Rinkitės su 4 Ω apkrova stabiliai veikiantį modelį. Jo vienam kanalui tenkanti RMS galia turi atitikti 75-300 W diapazoną.
Kuris korpusas užims mažiau vietos?
Uždaras 18,41 l projektas yra mažesnis. Fazoinverteriniam variantui reikia 31,86 l tūrio ir vietos vidinei angai.
Ar galima naudoti pasyvų dažnių filtrą?
Pasyvus ritinis filtras nerekomenduojamas. Dažnių juostą geriau valdyti aktyviuoju stiprintuvo arba garso procesoriaus filtru.
Ar 117 mm gylio pakanka montavimo vietai įvertinti?
Ne. Taip pat reikia įvertinti 281 mm angą, variklio laisvumą ir 22 mm priekinės grotelės išsikišimą.
Ar viename korpuse galima montuoti kelis garsiakalbius?
Galima, tačiau korpuso tūris ir fazoinverterio angos matmenys turi būti perskaičiuoti pagal pasirinktą garsiakalbių skaičių.
| Skersmuo in | 12″ (30cm) |
|---|
