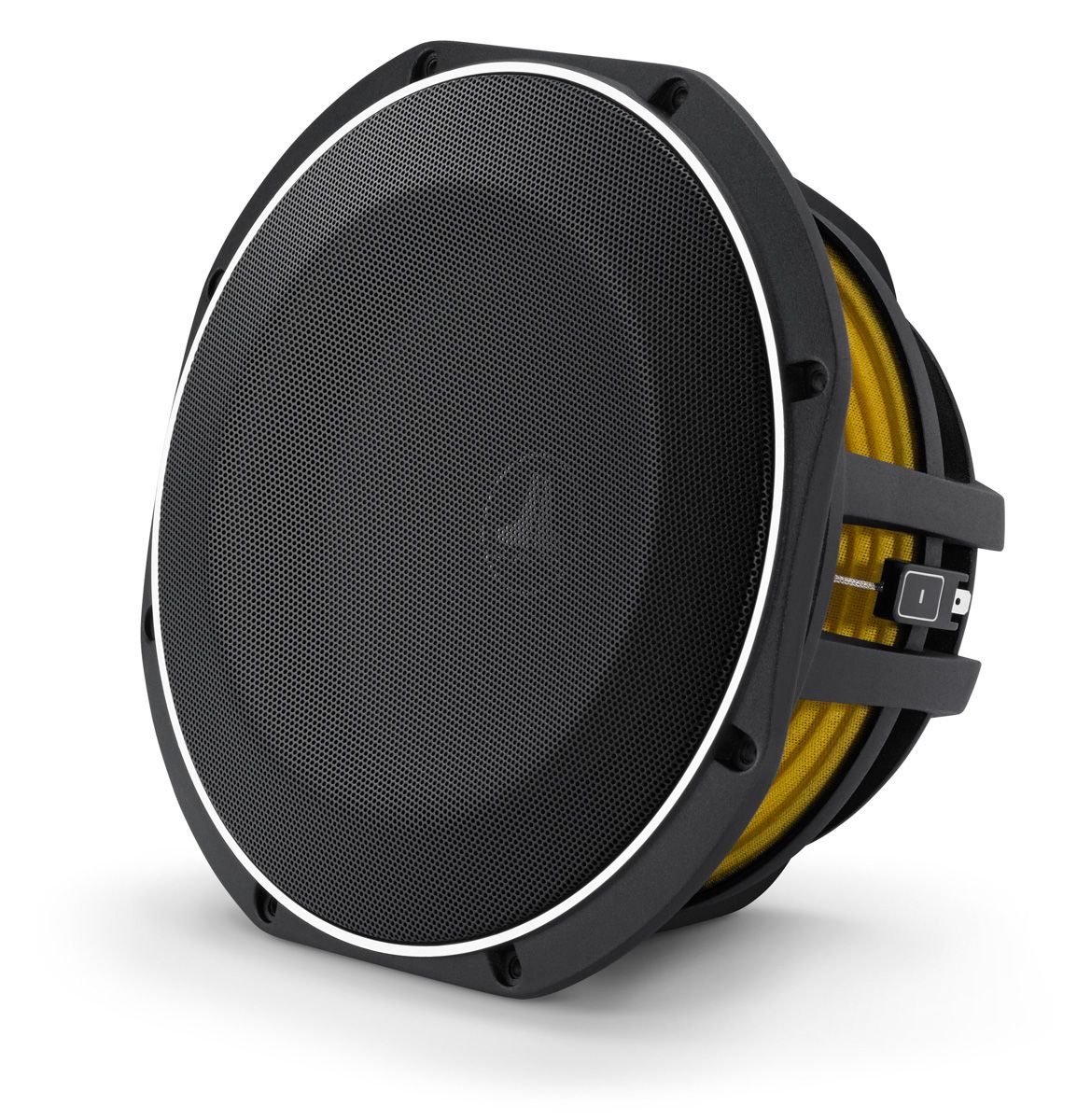

JL Audio 10TW1 žemųjų dažnių garsiakalbis
350,00 €
JL Audio 10TW1 yra 250 mm automobilinis žemųjų dažnių garsiakalbis, skirtas montuoti į uždarą arba fazoinvertorinę kolonėlę. 111 mm montavimo gylis naudingas, kai automobilyje trūksta vietos. 4 Ω modelio nuolatinė galia siekia 300 W RMS, o rekomenduojamas stiprintuvas turi tiekti 75-300 W RMS. Uždara dėžė gali būti 9,91 l, fazoinvertorinė – 17,7 l grynojo tūrio.
JL Audio 10TW1 garsiakalbis – 250 mm automobilinis žemųjų dažnių garsiakalbis, skirtas montuoti į atskirai pagamintą kolonėlę. Jo 111 mm montavimo gylis padeda išnaudoti ribotą automobilio erdvę. Nominali 4 Ω varža tinka atitinkamai apkrovai pritaikytam galios stiprintuvui.
Nuolatinė galia siekia 300 W RMS, o rekomenduojama stiprintuvo galia yra 75-300 W RMS. Šis diapazonas padeda pasirinkti stiprintuvą neviršijant nurodytos ilgalaikės garsiakalbio apkrovos.
Stiprintuvo parinkimas ir prijungimas
Garsiakalbis jungiamas prie galios stiprintuvo išėjimo, galinčio stabiliai veikti su 4 Ω apkrova. Vertinkite stiprintuvo RMS galią esant būtent tokiai varžai. Didžiausios trumpalaikės galios užrašas nėra tinkamas pagrindas derinimui.
Rekomenduojama sistema su atskiru stiprintuvo kanalu žemųjų dažnių garsiakalbiui ir atskirais kanalais kitiems garsiakalbiams. Pasyvusis dažnių filtras su rite nerekomenduojamas, nes gali pabloginti veikimą. Dažnių atskyrimą geriau atlikti prieš galios stiprintuvą arba jo integruotais filtrais.
Uždara ar fazoinvertorinė kolonėlė
Pardavėjo pateiktais duomenimis, toliau nurodyti techniniai duomenys ir rekomenduojami dėžių parametrai.
Uždarai kolonėlei reikia 9,91 l grynojo vidinio tūrio. Nurodytas 47,24 Hz F3 taškas padeda įvertinti numatomą žemųjų dažnių ribą. Tokia konstrukcija yra mažesnė už pateiktą fazoinvertorinį variantą.
Fazoinvertorinei kolonėlei reikia 17,7 l grynojo tūrio ir tiksliai apskaičiuoto plyšinio kanalo. Jos 35 Hz derinimo dažnis ir 30,77 Hz F3 rodo žemesnę nurodytą atkūrimo ribą. Kanalo matmenų keitimas pakeičia derinimą, todėl jų nereikėtų trumpinti savavališkai.
Abiem atvejais nurodytas tūris yra grynasis. Skaičiuojant savo dėžę, papildomai įvertinamas garsiakalbio, kanalo ir sutvirtinimų užimamas tūris. Vienoje kameroje montuojant kelis garsiakalbius, dėžės bei kanalo matmenis būtina perskaičiuoti.
Montavimas automobilyje
Montavimo angos skersmuo yra 230 mm, o reikalingas gylis – 111 mm. Prieš pjaudami plokštę įvertinkite ir 115 mm variklio išorinį skersmenį. Apsauginės grotelės priekyje gali išsikišti 22 mm.
Pateikti dėžių išoriniai matmenys apskaičiuoti naudojant 19 mm storio medžiagą. Naudojant 16 mm plokštę, nuo kiekvieno išorinio matmens atimama po 6,5 mm. Plonesnė nei 16 mm medžiaga gali neužtikrinti reikiamo dėžės standumo.
Kolonėlę tvirtai prisukite prie automobilio grindų skardos arba rėmo. Tvirtinimo vietose naudokite didelio skersmens poveržles. Nepritvirtinta dėžė susidūrimo metu gali tapti pavojingu sviediniu.
Techninės specifikacijos
| Tipas | Automobilinis žemųjų dažnių garsiakalbis |
|---|---|
| Nominalus skersmuo | 10 col. / 250 mm |
| Nuolatinė galia | 300 W RMS |
| Rekomenduojama stiprintuvo galia | 75-300 W RMS |
| Nominali varža | 4 Ω |
| Bendras skersmuo | 264 mm |
| Montavimo angos skersmuo | 230 mm |
| Varžtų skylių apskritimo skersmuo | 246 mm |
| Variklio išorinis skersmuo | 115 mm |
| Montavimo gylis | 111 mm |
| Priekinių grotelių išsikišimas | 22 mm |
| Garsiakalbio užimamas tūris | 1,33 l |
| Grynasis svoris | 4,8 kg |
| Rezonansinis dažnis laisvame ore | 38,09 Hz |
| Elektrinis kokybės koeficientas | Qes 0,639 |
| Mechaninis kokybės koeficientas | Qms 10,07 |
| Bendras kokybės koeficientas | Qts 0,601 |
| Ekvivalentinis tūris | Vas 12,15 l |
| Vienkryptė tiesinė eiga | Xmax 10,0 mm |
| Xmax nustatymo būdas | Vienkryptės balso ritės iškyšos metodas be pataisos koeficientų |
| Jautrumas | 82,2 dB SPL, matuojant 1 W / 1 m |
| Efektyvusis membranos plotas | Sd 0,0268 m² |
| Nuolatinės srovės varža | Re 3,516 Ω |
| Uždaros dėžės sienelių storis | 19 mm |
| Uždaros dėžės priekinės plokštės storis | 19 mm |
| Uždaros dėžės grynasis tūris | 9,91 l |
| Uždaros dėžės išoriniai matmenys | 410 × 356 × 133 mm |
| Uždaros dėžės F3 | 47,24 Hz |
| Uždaros dėžės Fc | 56,83 Hz |
| Uždaros dėžės Qtc | 0,897 |
| Fazoinvertorinės dėžės sienelių storis | 19 mm |
| Fazoinvertorinės dėžės priekinės plokštės storis | 19 mm |
| Fazoinvertorinės dėžės grynasis tūris | 17,7 l |
| Fazoinvertorinės dėžės išoriniai matmenys | 676 × 406 × 133 mm |
| Vidinio plyšinio kanalo matmenys | 95 × 48 × 572 mm |
| Kanalo tęsinio ilgis | 529 mm |
| Fazoinvertoriaus derinimo dažnis | 35,0 Hz |
| Fazoinvertorinės dėžės F3 | 30,77 Hz |
Jautrumo reikšmė savaime neparodo galimo žemųjų dažnių garso slėgio. Ji netinka skirtingų žemųjų dažnių garsiakalbių garsumui tiesiogiai palyginti.
DUK
Kokio stiprintuvo reikia šiam garsiakalbiui?
Rinkitės stiprintuvą, tiekiantį 75-300 W RMS galią esant 4 Ω apkrovai. Galingumą vertinkite pagal RMS, o ne trumpalaikę didžiausią vertę.
Kurią dėžės konstrukciją pasirinkti?
Uždara 9,91 l dėžė užima mažiau vietos. 17,7 l fazoinvertorinė konstrukcija turi žemesnį nurodytą F3, tačiau jai būtinas tikslus kanalas.
Ar galima naudoti pasyvųjį žemųjų dažnių filtrą?
Pasyvi ritė gali pabloginti veikimą, todėl žemųjų dažnių atskyrimą reikia atlikti stiprintuvo integruotu arba prieš stiprintuvą esančiu filtru.
Ar nurodytas dėžės tūris apima garsiakalbį ir sutvirtinimus?
Ne. Tai grynasis vidinis tūris, todėl projektuojant pridedamas garsiakalbio, kanalo ir vidinių sutvirtinimų užimamas tūris.
Ar vienoje dėžėje galima montuoti kelis tokius garsiakalbius?
Galima, tačiau bendros kameros tūris ir fazoinvertoriaus kanalas turi būti perskaičiuoti pagal pasirinktą garsiakalbių skaičių.
Kodėl svarbu tvirtai pritvirtinti kolonėlę?
Staigiai stabdant ar susidūrimo metu nepritvirtinta dėžė gali pajudėti. Tvirtinkite ją prie metalinės konstrukcijos ir naudokite plačias poveržles.
Garsiakalbis gali sukurti didesnį nei 100 dB garso slėgį. Ilgalaikis tokio lygio garso poveikis gali negrįžtamai pakenkti klausai.
| Skersmuo in | 10″ (25cm) |
|---|
