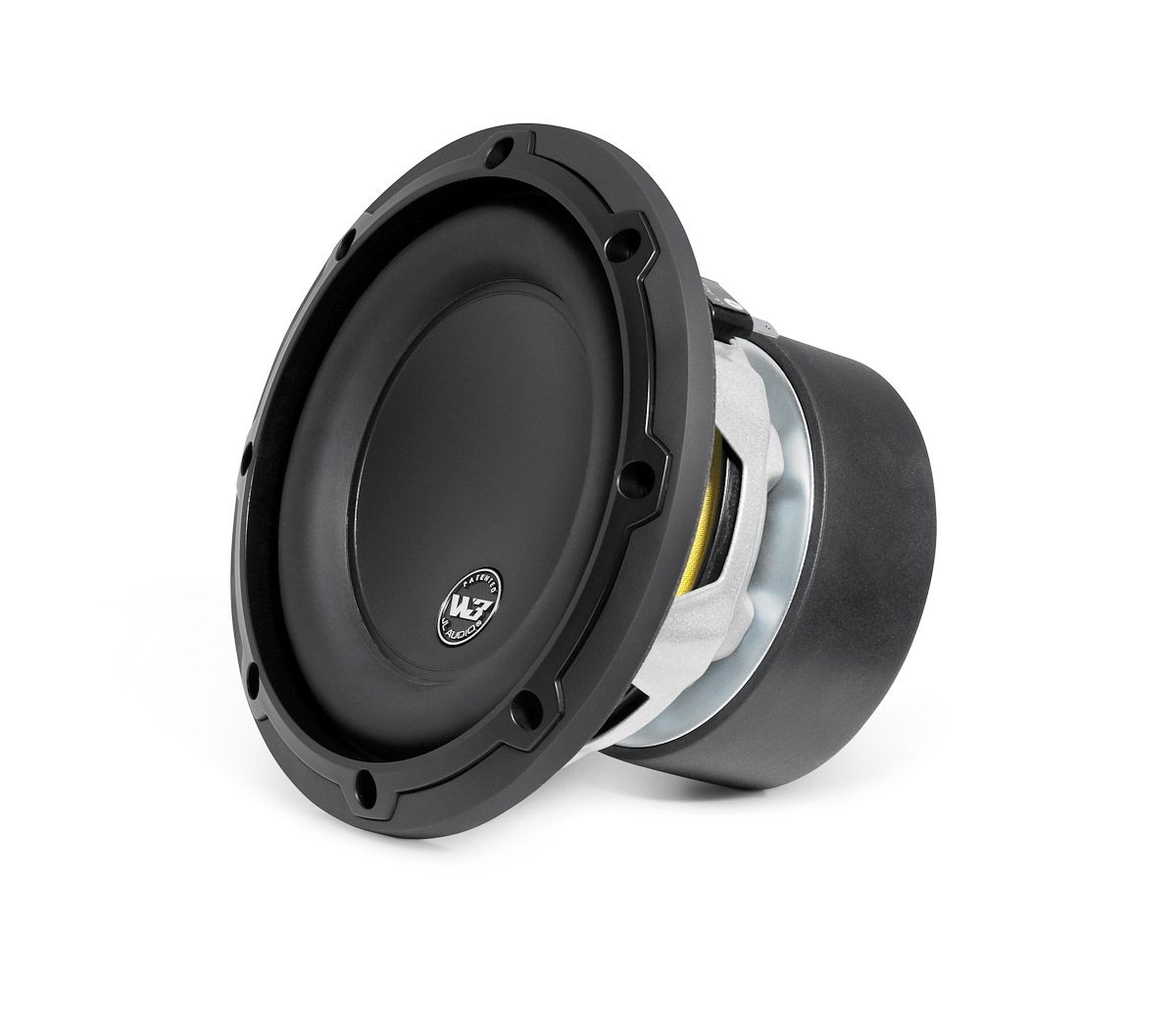

JL Audio 6W3V3-4 žemųjų dažnių garsiakalbis

JL Audio 6W3V3-4 yra 6,5 colio, 4 omų žemųjų dažnių garsiakalbis automobilio garso sistemai. Tai atskiras garsiakalbis, o ne žemųjų dažnių kolonėlė su paruoštu korpusu. 150 W RMS nuolatinė leistinoji galia ir 50-150 W RMS stiprintuvo diapazonas aiškiai apibrėžia sistemos parinkimą.

Montavimui reikia 140 mm skersmens angos ir 108 mm gylio. 174 mm išorinis skersmuo nurodo, kiek vietos reikia aplink montavimo angą. Garsiakalbis sveria 2,8 kg, todėl korpusas ir jo tvirtinimas turi būti pakankamai tvirti.

Stiprintuvo ir filtravimo parinkimas

Stiprintuvo kanalas turi stabiliai veikti su 4 omų vardine apkrova. Rekomenduojama jo galia yra nuo 50 iki 150 W RMS. Nurodyta 150 W reikšmė yra nuolatinė leistinoji galia, o ne trumpalaikės galios rodiklis.

3,476 omo nuolatinės srovės varža nėra stiprintuvo apkrovos parinkimo reikšmė. Jungiant sistemą reikia vadovautis 4 omų vardine varža.

Garsiakalbį rekomenduojama naudoti biamplifikuotoje sistemoje. Joje žemieji dažniai ir palydovinės kolonėlės valdomi atskirais stiprintuvo kanalais. Naudokite aktyvų žemųjų dažnių filtrą stiprintuve arba garso procesoriuje.

Korpuso pasirinkimas

Uždaro tipo korpusui reikia 4,2 l grynojo vidinio tūrio. Jo F3 reikšmė siekia 58,43 Hz. Šis projektas užima mažiau vietos ir nereikalauja derinimo angos.

Fazoinvertorinio korpuso grynasis tūris yra 7,1 l, o derinimo dažnis – 38 Hz. Jo F3 siekia 34,92 Hz. Šio projekto nurodyta F3 reikšmė yra žemesnė, tačiau būtina tiksliai išlaikyti plyšinės angos matmenis.

Abiem projektams numatyta 13 mm sienelių ir priekinės plokštės storio medžiaga. Plonesnė nei 13 mm medžiaga gali sumažinti korpuso standumą.

Nurodytas korpuso tūris yra grynasis vidinis tūris. Skaičiuojant bendrą tūrį, reikia pridėti garsiakalbio, angos ir sutvirtinimų užimamą vietą. Pateikti išoriniai matmenys jau apskaičiuoti pagal šias sąlygas.

Montavimas ir saugus naudojimas

Korpusą automobilyje reikia tvirtai pritvirtinti prie kėbulo grindų skardos arba rėmo. Tvirtinimo varžtams naudokite didelio skersmens poveržles. Nepritvirtintas korpusas susidūrimo metu gali pajudėti ir sužeisti keleivius.

Tvirtas montavimas ypač svarbus hečbekuose, universaluose, visureigiuose ir furgonuose. Ilgai klausantis didesniu nei 100 dB garso slėgiu gali būti negrįžtamai pažeista klausa, todėl garsumą didinkite saikingai.

Techninės specifikacijos

Tipas	6,5 colio žemųjų dažnių garsiakalbis
Nuolatinė leistinoji galia	150 W RMS
Rekomenduojama stiprintuvo galia	50-150 W RMS
Vardinė varža	4 Ω
Vardinis skersmuo	6,5 col. / 165 mm
Išorinis skersmuo	6,85 col. / 174 mm
Montavimo angos skersmuo	5,5 col. / 140 mm
Tvirtinimo skylių apskritimo skersmuo	6,125 col. / 156 mm
Variklio išorinis skersmuo	4,25 col. / 108 mm
Montavimo gylis	4,25 col. / 108 mm
Garsiakalbio užimamas tūris	0,02 kub. pėdos / 0,57 l
Grynasis svoris	6,1 svaro / 2,8 kg
Rezonansinis dažnis laisvame ore (Fs)	41,80 Hz
Elektrinis kokybės koeficientas (Qes)	0,533
Mechaninis kokybės koeficientas (Qms)	11,027
Bendras kokybės koeficientas (Qts)	0,508
Ekvivalentinis elastingumo tūris (Vas)	0,181 kub. pėdos / 5,13 l
Vienkryptė tiesinė eiga (Xmax)	0,35 col. / 8,89 mm
Xmax nustatymo metodas	Vienkryptė balso ritės iškyša, netaikant pataisos koeficientų
Atskaitos efektyvumas	0,07 %
Efektyvumas esant 1 W / 1 m	80,49 dB SPL
Efektyvusis membranos plotas (Sd)	17,36 kv. col. / 0,0112 m²
Nuolatinės srovės varža (Re)	3,476 Ω
Uždaro korpuso sienelės storis	0,5 col. / 13 mm
Uždaro korpuso priekinės plokštės storis	0,5 col. / 13 mm
Uždaro korpuso grynasis tūris	0,15 kub. pėdos / 4,2 l
Uždaro korpuso išorinis plotis	8,5 col. / 216 mm
Uždaro korpuso išorinis aukštis	8,5 col. / 216 mm
Uždaro korpuso išorinis gylis	6,25 col. / 159 mm
Uždaro korpuso F3	58,43 Hz
Uždaro korpuso Fc	62,11 Hz
Uždaro korpuso Qtc	0,7548
Fazoinvertorinio korpuso sienelės storis	0,5 col. / 13 mm
Fazoinvertorinio korpuso priekinės plokštės storis	0,5 col. / 13 mm
Fazoinvertorinio korpuso grynasis tūris	0,25 kub. pėdos / 7,1 l
Fazoinvertorinio korpuso išorinis plotis	14,5 col. / 368 mm
Fazoinvertorinio korpuso išorinis aukštis	10,125 col. / 257 mm
Fazoinvertorinio korpuso išorinis gylis	5,25 col. / 133 mm
Vidinės plyšinės angos plotis	4,25 col. / 108 mm
Vidinės plyšinės angos aukštis	0,5 col. / 13 mm
Vidinės plyšinės angos ilgis	14,75 col. / 374 mm
Angos tęsinio ilgis	13 col. / 330 mm
Fazoinvertorinio korpuso derinimo dažnis (Fb)	38 Hz
Fazoinvertorinio korpuso F3	34,92 Hz

80,49 dB SPL rodmuo netinka tiesiogiai lyginti su kitų žemųjų dažnių garsiakalbių didžiausiu garsumu. Jis neparodo visų garsiakalbio galimybių korpuse.

DUK

Ar tai baigta žemųjų dažnių kolonėlė?

Ne. Tai atskiras garsiakalbis, kuriam reikia korpuso, stiprintuvo, aktyvaus filtravimo ir tvirto montavimo automobilyje.

Kokį stiprintuvą rinktis?

Rinkitės su 4 omų apkrova veikiantį kanalą, tiekiantį 50-150 W RMS galią.

Kurį korpusą rinktis?

Uždaras projektas yra mažesnis. Fazoinvertorinis projektas turi žemesnę F3 reikšmę, tačiau reikalauja tikslios derinimo angos.

Kaip nustatyti filtrą ir fazę?

Naudokite aktyvų filtravimą ir derinkite perėjimą pagal pagrindinius garsiakalbius. Jei yra fazės valdiklis, palyginkite jo padėtis klausymo vietoje.

Ar galima viename korpuse montuoti du garsiakalbius?

Uždaram korpusui reikia dvigubai didesnio grynojo tūrio. Fazoinvertorinio korpuso ir jo angos matmenis būtina perskaičiuoti.

Kaip korpusą pritvirtinti automobilyje?

Tvirtinkite jį varžtais prie grindų skardos arba rėmo. Apkrovai paskirstyti naudokite didelio skersmens poveržles.
