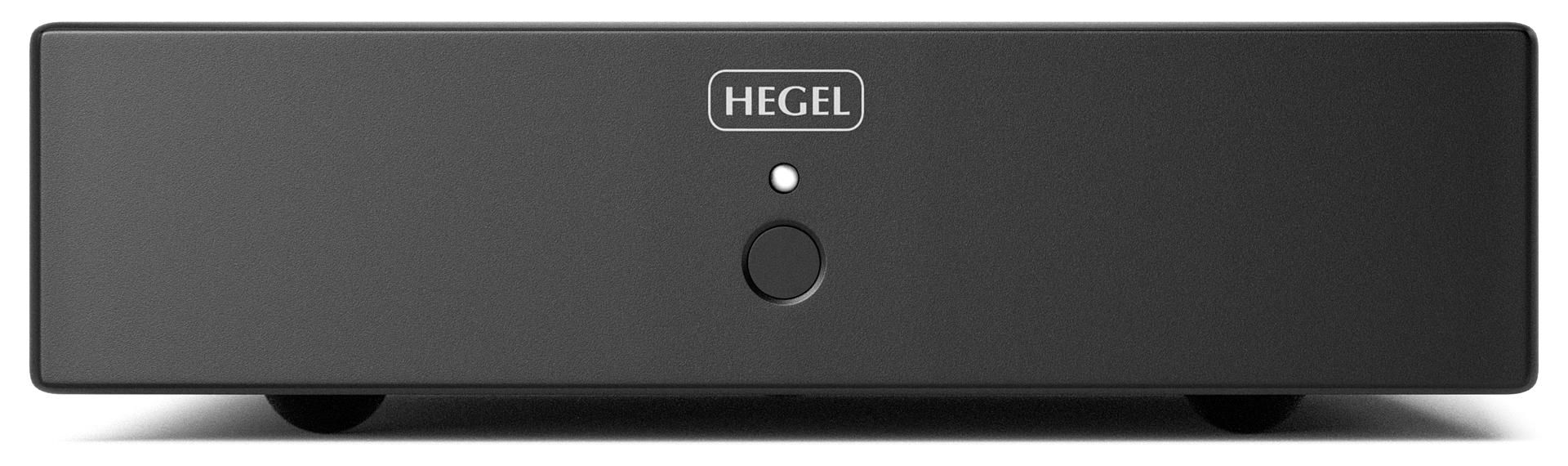

Hegel V10 fono korektorius

Hegel V10 fono korektorius yra MM ir MC patefono galvutėms skirtas fono korekcinis priešstiprintuvis (phono preamplifier). Jis turi atskiras galvučių įvestis, reguliuojamą stiprinimą ir apkrovos parametrus. Fiksuoto lygio RCA bei XLR išvestys leidžia jį prijungti prie turimos stereo sistemos.

Kam skirtas šis fono korektorius

V10 tinka sistemai, kurioje patefonui reikia atskiro fono stiprinimo. Gamyklinė konfigūracija pritaikyta paprastam darbui su MM tipo galvute. Keičiami nustatymai taip pat leidžia tiksliau suderinti jautresnę MC tipo galvutę.

Stiprinimą galima priderinti prie galvutės išėjimo lygio ir pagrindinio stiprintuvo jautrumo. MM apkrovos talpos bei MC apkrovos varžos pasirinkimai padeda laikytis konkrečios galvutės rekomendacijų.

Mažatriukšmė įėjimo pakopa

MM ir MC signalams naudojama diskrečiųjų JFET tranzistorių įėjimo pakopa. MC grandinėje keturi tranzistoriai sujungti lygiagrečiai. Tokia schema skirta itin silpnam galvutės signalui sustiprinti, kartu ribojant pačios elektronikos triukšmą.

Linijinis analoginis kintamosios srovės maitinimo šaltinis atskirtas nuo jautrių stiprinimo grandinių. Padalytas korpusas taip pat mažina maitinimo grandinės trikdžių poveikį garso signalui.

Įėjimai ir išvestys

Galiniame skydelyje įrengtos atskiros nesimetrinės RCA įvestys MM ir MC galvutėms. Patefono kabelį reikia jungti prie jo galvutės tipą atitinkančios įvesties. Įžeminimo varžtas skirtas patefono įžeminimo laidui ir padeda išvengti įžeminimo kilmės ūžesio.

Galima rinktis fiksuoto lygio nesimetrinę RCA išvestį arba simetrinę XLR išvestį. Atitinkamoje stiprinimo padėtyje XLR signalo lygis yra 6 dB didesnis. Jungtį verta rinktis pagal stiprintuvo įėjimus, kabelio tipą ir reikalingą sistemos stiprinimą.

Abi išvestys turi 200 omų išėjimo varžą. Kadangi jų lygis nereguliuojamas, garsumas valdomas prijungtame pradiniame, integruotame arba namų kino stiprintuve.

Nustatymas pagal galvutę

Stiprinimo pasirinkimas leidžia suderinti fono korektorių su skirtingo išėjimo lygio galvutėmis. Per mažas stiprinimas vers pagrindinį stiprintuvą naudoti aukštesne garsumo padėtimi. Per didelis nustatymas gali sumažinti patogų garsumo reguliavimo diapazoną.

MM režime naudojama 47 kiloomų apkrova ir septynios talpos padėtys. Pradėkite nuo galvutės gamintojo rekomenduojamos vertės. Tuomet galima palyginti artimiausias padėtis, nes apkrovos talpa veikia aukštųjų dažnių atkūrimą.

MC režime apkrovos varža laisvai reguliuojama nuo 33 iki 550 omų. Taip pat numatyta atskira 47 kiloomų padėtis. Pradinę vertę rinkitės pagal galvutės rekomendaciją, o galutinį nustatymą derinkite visoje sistemoje.

Perjungiamas infragarsinis filtras slopina labai žemo dažnio trikdžius. Jo -3 dB taškas yra ties 20 Hz, o nuolydis siekia 18 dB oktavai. Filtras naudingas, kai išlinkusi plokštelė arba patefono mechanika sukelia matomą žemųjų dažnių garsiakalbių judėjimą.

Automatinio budėjimo režimas yra reguliuojamas. Tai leidžia jo veikimą pritaikyti prie pasirinkto sistemos naudojimo būdo.

Vieta sistemoje

21 cm pločio korpusas neužima visos standartinės aparatūros lentynos. 28 cm gylis leidžia palikti vietos RCA, XLR ir maitinimo jungtims. Įrenginį statykite ant stabilaus paviršiaus, o silpno signalo kabelius laikykite atokiau nuo maitinimo laidų.

Stereo sistemoje išvestis jungiama prie linijinio integruoto arba pradinio stiprintuvo įėjimo. Jos nereikia jungti prie kitos fono įvesties, nes signalas jau būna sustiprintas ir koreguotas. Toks pats principas taikomas AV stiprintuvui, turinčiam tinkamą analoginį linijinį įėjimą.

Atkūrimo ir matavimo duomenys

RIAA korekcijos tikslumas siekia ±0,2 dB nuo 20 Hz iki 20 kHz. Tai rodo nedidelį nuokrypį nuo vinilinėms plokštelėms taikomos dažninės korekcijos. Bendras nurodytas dažnių diapazonas prasideda ties 2 Hz ir tęsiasi iki 20 kHz.

MM režimo bendrieji harmoniniai iškraipymai nesiekia 0,005 procento, o MC režimo – 0,009 procento. Abu dydžiai matuojami ties 1 kHz ir 0 dBV. Kanalų atskyrimas siekia -84 dB tomis pačiomis dažnio ir lygio sąlygomis.

A svertinis išėjimo triukšmas yra -84 dB MM režime ir -81 dB MC režime. Vertės nurodytos 0 dBV atžvilgiu, įrenginiui pasiekus stabilią darbinę temperatūrą.

Techninės specifikacijos

DUK

Kurią įvestį naudoti su mano patefono galvute?

MM galvutę junkite prie MM RCA įvesties, o MC galvutę – prie atskiros MC įvesties. Neteisinga įvestis suteiktų netinkamą stiprinimą ir apkrovą.

Kada rinktis XLR, o kada RCA išvestį?

Rinkitės stiprintuvo palaikomą jungtį. XLR išvestis kiekvienoje atitinkamoje padėtyje suteikia 6 dB didesnį stiprinimą nei RCA. Tai svarbu derinant bendrą sistemos signalo lygį.

Kaip prijungti prie integruoto arba AV stiprintuvo?

Naudokite analoginį linijinį įėjimą ir garsumą valdykite stiprintuvu. Fiksuoto lygio išvesties nejunkite prie papildomos fono korekcinės įvesties.

Nuo kokių nustatymų pradėti?

MM galvutei galima pradėti nuo gamyklinės konfigūracijos. Kitus parametrus parinkite pagal galvutės techninius duomenis. MC atveju ypač svarbios rekomenduojamos stiprinimo ir apkrovos vertės.

Kada įjungti infragarsinį filtrą?

Jį įjunkite, jei plokštelės išlinkimas ar mechaniniai virpesiai sukelia nepageidaujamą labai žemų dažnių signalą. Jei tokios problemos nėra, galima palyginti abi padėtis.

Kam reikalinga įžeminimo jungtis?

Prie jos jungiamas patefono įžeminimo laidas. Tinkamas įžeminimas gali pašalinti ūžesį, atsirandantį tarp patefono ir fono korektoriaus.

Ar įrenginys tinka namų kino sistemai?

Taip, jei AV stiprintuvas turi tinkamą analoginį linijinį įėjimą. Garso lygis tuomet reguliuojamas AV stiprintuvu, kaip ir stereo sistemoje.

Kada galioja nurodyti triukšmo matavimai?

Jie taikomi įrenginiui pasiekus stabilią darbinę temperatūrą. Todėl matavimų nereikėtų vertinti iškart po įjungimo.
