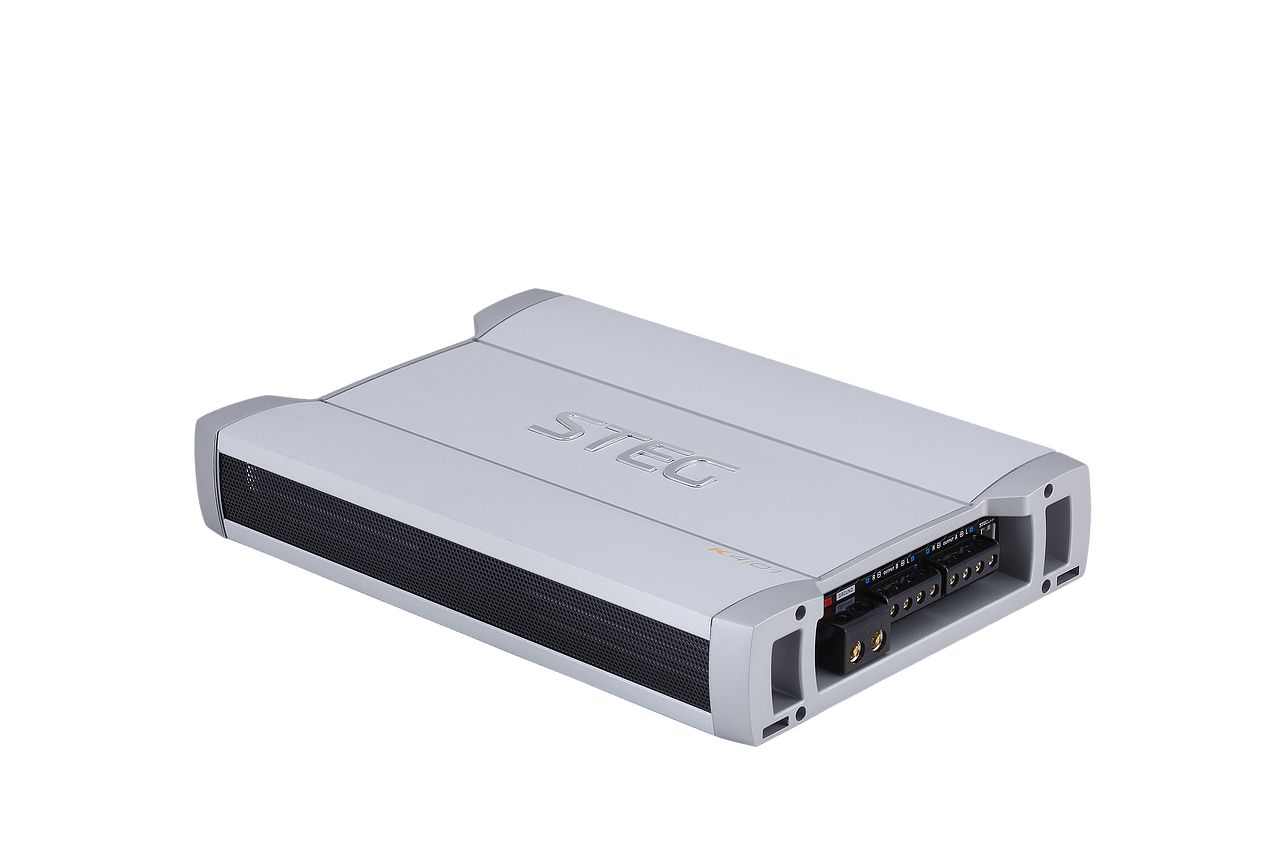

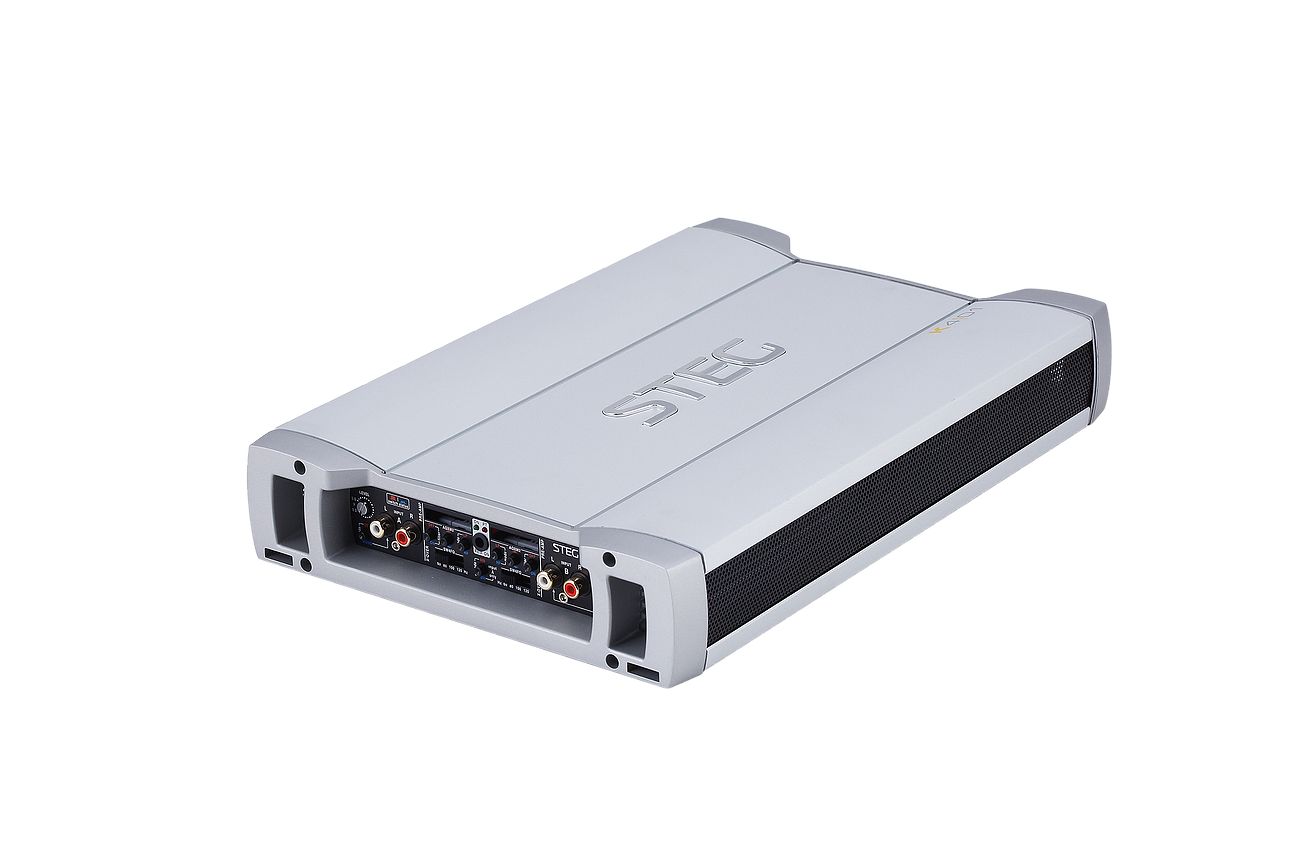

Steg K4.01 automobilinis garso galios stiprintuvas

Steg K4.01 stiprintuvas yra keturių kanalų automobilinis garso galios stiprintuvas (car audio power amplifier). Jis skirtas kelių garsiakalbių automobilio garso sistemai. Keturi kanalai gali veikti atskirai arba poromis tiltiniu režimu. Išėjimo galia priklauso nuo apkrovos ir 11-14,4 V maitinimo įtampos.

Esant 4 omų apkrovai, stiprintuvas pasiekia 4 × 95 W RMS. Sumažinus apkrovą iki 2 omų, galia padidėja iki 4 × 155 W RMS. Tiltiniu 2 omų režimu nurodyta 2 × 310 W RMS galia.

Modelis orientuotas į audiofilinį skambesį. Praktinį rezultatą lemia tinkamai suderinta apkrova, įėjimo jautrumas, dažnių filtras ir garsiakalbių darbo diapazonas.

Galios ir apkrovos pasirinkimas

Keturių kanalų režimas tinka sistemai, kurioje kiekvienas garsiakalbis arba kanalų blokas maitinamas atskirai. 4 omų režimas pateikia bazinę galios konfigūraciją. 2 omų apkrova leidžia iš kiekvieno kanalo gauti didesnę nurodytą galią.

Kai reikia dviejų galingesnių kanalų, kanalų poras galima sujungti tiltiniu režimu. Tokiu atveju būtina laikytis 2 omų tiltinės apkrovos. Garsiakalbių varža ir jų sujungimo schema turi atitikti pasirinktą darbo režimą.

PILOT žymėjimas siejamas su 1 omo stereofonine ir 2 omų tiltine apkrova. 1 omo režimui atskiras RMS galios rodiklis nepateikiamas. Todėl jo negalima apskaičiuoti pagal 2 omų duomenis.

Signalo prijungimas ir lygio derinimas

Įėjimo jautrumas reguliuojamas nuo 0,2 iki 5 V RMS. Toks diapazonas skirtas stiprintuvui suderinti su garso šaltinio linijinio išėjimo lygiu. Jautrumo reguliatorius nėra kasdienis garsumo valdiklis.

Derinimą pradėkite nuo mažesnio stiprinimo. Garso šaltinyje pasirinkite švarų, neiškraipytą lygį ir palaipsniui reguliuokite stiprintuvą. Taip išnaudojamas šaltinio signalas, neapkraunant įėjimo pernelyg dideliu lygiu.

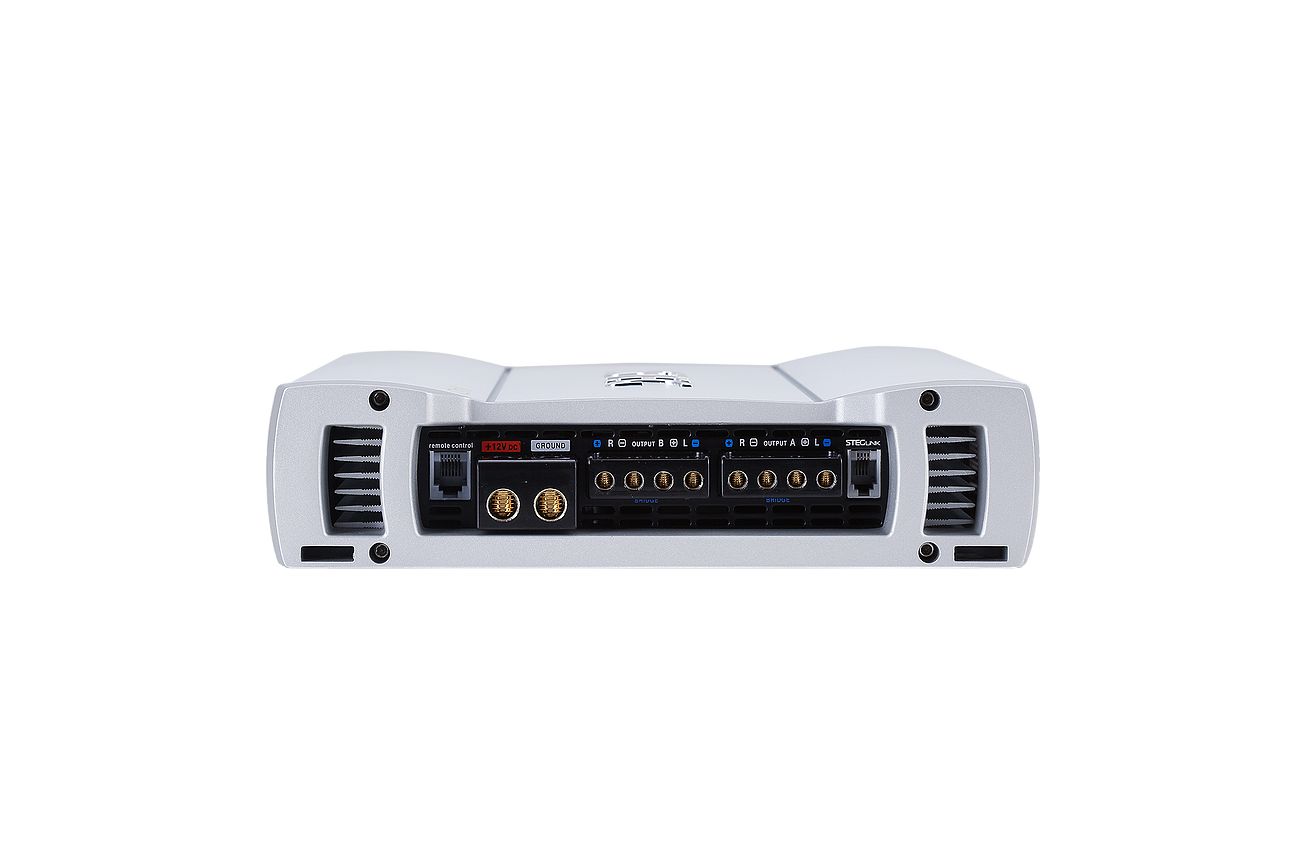

STEG LINK jungtis numatyta ryšiui su asmeniniu kompiuteriu. Jai reikalingas atitinkamas kabelis ir STEG programinė įranga. Dabartinis programinės įrangos, kabelio ir operacinių sistemų suderinamumas nėra patvirtintas.

Papildomai įvardytos „Serial Power“ ir S.P.L. funkcijos. Jų jungimo būdas ir veikimo parametrai neapibrėžti. Pagal šiuos pavadinimus nereikėtų rinktis kabelių arba skaičiuoti sistemos galios.

Dažnių filtras ir sistemos nustatymai

Integruotas dažnių filtras (crossover) turi dvigubą dažnio reguliavimą. Juo stiprintuvo kanalų veikimas pritaikomas skirtingoms sistemos dažnių juostoms. Konkrečias ribas reikia parinkti pagal prijungtų garsiakalbių darbinį diapazoną.

Pradėkite nuo garsiakalbiams numatytų filtravimo ribų. Tada klausydami koreguokite nustatymus mažais žingsniais. Tarp gretimų dažnių juostų neturėtų atsirasti girdimas tarpas arba ryškus persidengimas.

SMMS reiškia STEG kelių juostų modulinę sistemą. Ši funkcija siejama su kelių dažnių juostų sistemos konfigūravimu. Tiksli kanalų topologija priklauso nuo pasirinkto sujungimo ir filtrų nustatymų.

Naudotojo bei montavimo duomenis galima išsaugoti stiprintuvo atmintyje. Slaptažodžio apsauga padeda apriboti išsaugotų nuostatų keitimą. Tai naudinga, kai galutinį sistemos suderinimą atlieka montuotojas.

Skaitmeninis serijos numeris suteikia įrenginiui elektroninį identifikatorių. Jis yra atskiras nuo garso sistemos nustatymų ir kanalų konfigūracijos.

Maitinimas, aušinimas ir montavimo vieta

Stabilizuotas maitinimo šaltinis pritaikytas darbui nuo 11 V akumuliatoriaus įtampos. Nurodyti galios matavimai galioja 11-14,4 V diapazone. Apsaugos funkcijas valdo mikroprocesorius.

Dviguba priverstinė „Intellispeed“ sistema yra pardavėjo įvardyta funkcija, kurios konkretus veikimas neapibrėžtas. Montuojant vis tiek reikia palikti laisvos vietos oro judėjimui. Stiprintuvo negalima uždengti apdailos dalimis, kurios sulaikytų šilumą.

340 × 56 × 232 mm korpusui reikia tvirto ir lygaus montavimo pagrindo. Papildomai palikite vietos jungtims bei kabelių lenkimo spinduliui. 4,5 kg svoris reiškia, kad tvirtinimo taškai turi patikimai laikyti įrenginį važiuojant.

Stiprintuvas pagamintas Italijoje. Jei sistemą komplektuojate Kaune, kanalų ir apkrovos planą galima aptarti parduotuvėje Algirdo g. 54.

Techninės specifikacijos

DUK

Kokiai automobilio garso sistemai skirtas šis stiprintuvas?

Jis skirtas sistemai, kuriai reikia keturių atskirai valdomų galios kanalų. Kanalų poras taip pat galima naudoti tiltiniu režimu.

Kada rinktis stereofoninį, o kada tiltinį režimą?

Stereofoninis režimas tinka keturiems atskiriems kanalams. Tiltinį režimą rinkitės, kai dvi kanalų poros turi maitinti dvi didesnės galios apkrovas.

Ar galima planuoti sistemą su 1 omo apkrova?

Tokia stereofoninė apkrova pažymėta PILOT režime, tačiau jos RMS galia nenurodyta. Sistemos galios balanso pagal šį režimą apskaičiuoti negalima.

Kaip tinkamai nustatyti įėjimo jautrumą?

Pradėkite nuo mažesnio stiprinimo ir naudokite švarų garso šaltinio signalą. Lygį didinkite palaipsniui, kol pasieksite reikiamą garsumą be iškraipymų.

Ar STEG LINK veiks su dabartiniu kompiuteriu?

Jungčiai reikia atitinkamos programinės įrangos ir kabelio. Dabartinių operacinių sistemų palaikymas nėra patvirtintas, todėl vien šia funkcija pirkimo grįsti nereikėtų.

Kaip pradėti reguliuoti dažnių filtrą?

Pirmiausia remkitės prijungtų garsiakalbių darbiniu diapazonu. Vėliau koreguokite ribas klausydami, kad gretimos dažnių juostos sklandžiai susijungtų.

Ar šis modelis tinka namų stereo arba kino sistemai?

Ne tiesioginiam naudojimui. Tai automobilinis stiprintuvas, skirtas 11-14,4 V transporto priemonės elektros sistemai, o ne buitiniam elektros tinklui.

Ką būtina numatyti montavimo vietoje?

Prieš pirkdami patikrinkite, ar pakaks vietos ne tik 340 × 56 × 232 mm korpusui, bet ir jungtims, kabelių lenkimui bei oro judėjimui.
