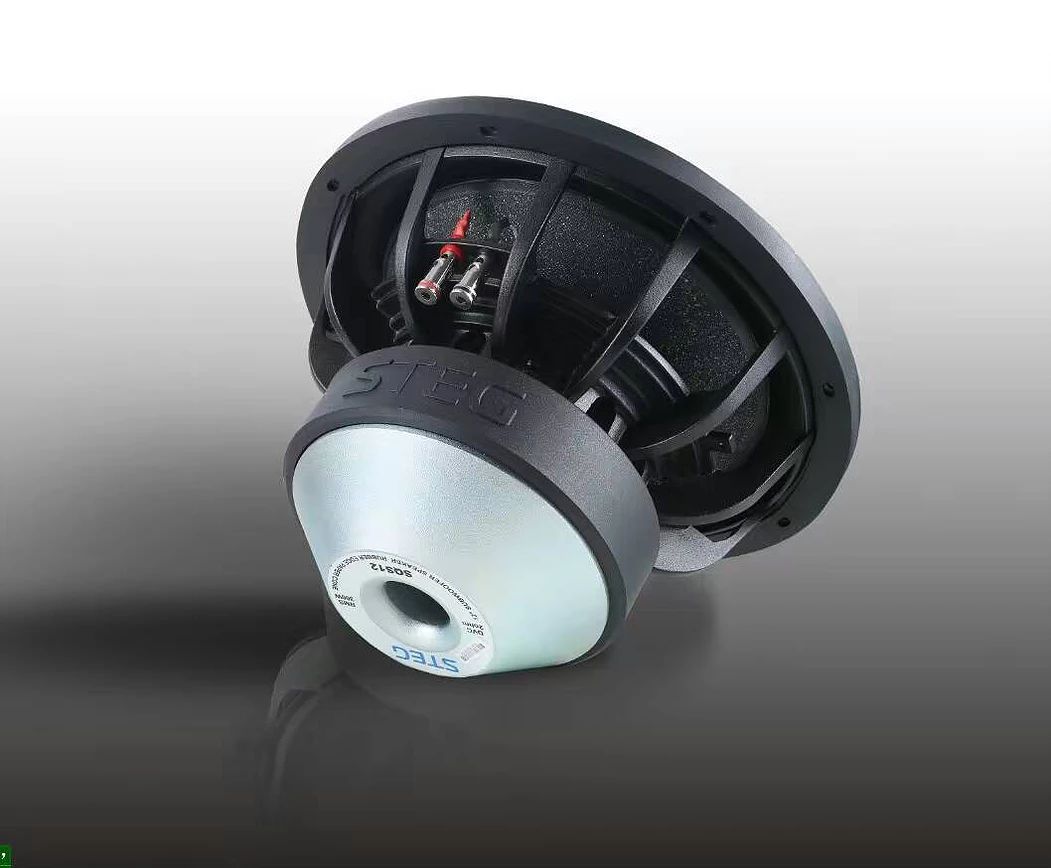

Steg SQS12 žemųjų dažnių garsiakalbis

Steg SQS12 žemųjų dažnių garsiakalbis – 12 colių automobilinis žemųjų dažnių garsiakalbis, skirtas individualiai automobilio garso sistemai. Jo bendra ilgalaikė apkrova siekia 600 W RMS. Dviguba balso ritė suteikia dvi praktiškas stiprintuvo apkrovos parinktis.

Šis modelis tinka pirkėjui, kuris dėžę, stiprintuvą ir sistemos nustatymus renkasi atskirai. Tai nėra aktyvioji žemųjų dažnių kolonėlė ar garsiakalbis su paruošta dėže.

Kam skirtas šis garsiakalbis

SQS12 naudojamas automobilio sistemos žemiesiems dažniams atkurti. Jam reikalinga tinkamai suprojektuota dėžė ir galios stiprintuvas. Signalas turi būti filtruojamas stiprintuvu, garso procesoriumi arba kitu sistemoje naudojamu įrenginiu.

12 colių nominalus dydis svarbus planuojant vietą bagažinėje ir būsimą dėžę. Vis dėlto vien nominalaus dydžio neužtenka montavimo angai ar dėžės gyliui nustatyti.

Konstrukcija ir montavimo matmenys

Popierinis difuzorius juda su gumine pakaba. Pakaba sujungia difuzorių su garsiakalbio konstrukcija ir leidžia jam judėti atkuriant žemuosius dažnius.

Montavimo skersmuo yra 280 mm, o išorinis skersmuo siekia 320 mm. Šių matmenų negalima sukeisti. Mažesnis matmuo skirtas montavimo angai, o didesnis apibrėžia išorinę garsiakalbio užimamą vietą.

Prieš gaminant priekinę dėžės plokštę reikia palikti pakankamą atramos plotą aplink angą. Dėžės gylį nustatykite pagal realų garsiakalbį, nes vien skersmens matmenų tam nepakanka.

Ričių jungimas ir stiprintuvo apkrova

Garsiakalbis turi dvi 2 omų balso rites (dual voice coil). Lygiagrečiai sujungtos ritės sudaro 1 omo galutinę apkrovą. Nuoseklus jungimas sudaro 4 omų apkrovą.

1 omo jungimą rinkitės tik tada, kai stiprintuvas stabiliai veikia su tokia apkrova. Kitu atveju naudokite nuoseklų 4 omų jungimą. Vertinkite stiprintuvo galią būtent prie pasirinktos galutinės varžos.

Abi rites reikia prijungti laikantis vienodo poliškumo. Netinkamas poliškumas gali lemti priešingą ričių veikimą ir sutrikdyti difuzoriaus judėjimą. Vienos ritės negalima palikti kaip atsitiktinio, neprijungto pakaitalo kitai.

Kaip suprasti galią ir jautrumą

2 × 300 W RMS žymėjimas nurodo ilgalaikę abiejų ričių apkrovą. Bendra vertė yra 600 W RMS. Ji nėra didžiausios momentinės galios arba pasiekiamo garsumo pažadas.

Stiprintuvo galią lyginkite su RMS rodikliu prie realios 1 arba 4 omų apkrovos. Tinkamas stiprintuvo nustatymas taip pat svarbus. Per didelis įėjimo jautrumas gali iškraipyti signalą dar nepasiekus naudingo garsumo.

86,5 dB jautrumas išmatuotas 1 W/1 m sąlygomis. Šį skaičių prasminga lyginti tik su garsiakalbiais, kurių jautrumas nurodytas tokiomis pačiomis sąlygomis.

Dėžė ir vieta automobilyje

Dėžės tūrį ir tipą reikia apskaičiuoti atskirai. Vien 12 colių dydis neparodo tinkamo tūrio ar fazoinvertoriaus matmenų. Paruoštos dėžės pasirinkimas vien pagal angos skersmenį gali būti klaidingas.

Uždara ir fazoinvertorinė dėžė skirtingai formuoja žemųjų dažnių atkūrimą. Galutinį projektą derinkite prie norimo rezultato, turimos vietos ir pasirinkto stiprintuvo. Šiam modeliui negalima priskirti savavališkai parinkto universalaus dėžės tūrio.

Prieš galutinai pritvirtindami dėžę išbandykite jos kryptį bagažinėje. Garsiakalbio arba fazoinvertoriaus kryptis gali pakeisti salone girdimą lygį. Klausykite iš įprastos vairuotojo vietos, o ne prie atidarytos bagažinės.

Derinimas su garso sistema

Kadangi tai atskiras garsiakalbis, lygį ir filtravimą valdo prijungtas stiprintuvas arba procesorius. Pradėkite nuo mažo stiprintuvo įėjimo jautrumo. Jį didinkite tik iki subalansuoto santykio su priekiniais garsiakalbiais.

Žemųjų dažnių filtrą nustatykite taip, kad atkūrimas sklandžiai susijungtų su pagrindiniais automobilio garsiakalbiais. Pernelyg aukštas nustatymas gali išryškinti žemųjų dažnių šaltinio vietą.

Jeigu naudojama aparatūra leidžia keisti fazę, palyginkite galimas padėtis iš vairuotojo vietos. Palikite padėtį, kuri suteikia tolygesnį perėjimą tarp SQS12 ir priekinių garsiakalbių.

Techninės specifikacijos

DUK

Ar tai paruošta žemųjų dažnių kolonėlė?

Ne. Tai atskiras garsiakalbis be paruoštos dėžės, integruoto stiprintuvo ir valdiklių. Dėžę, stiprintuvą bei filtravimą reikia numatyti sistemos projekte.

Kokią apkrovą matys stiprintuvas?

Lygiagrečiai sujungus rites, stiprintuvas matys 1 omo apkrovą, o nuosekliai – 4 omų apkrovą. Pasirinkimas turi atitikti stiprintuvo stabilaus darbo ribą.

Ar galima prijungti tik vieną balso ritę?

Naudokite abi rites ir laikykitės vienodo poliškumo. Šis garsiakalbis suprojektuotas kaip dviejų ričių modelis, todėl jungimo schemą planuokite visam jų komplektui.

Ar garsiakalbis tiks į turimą dėžę?

Palyginkite montavimo angą ir išorinę garsiakalbio užimamą vietą. Taip pat pamatuokite dėžės gylį bei vidinę erdvę. Vien sutampančio nominalaus dydžio nepakanka.

Kaip pasirinkti dėžės tipą?

Rinkitės pagal norimą atkūrimo pobūdį, turimą vietą ir individualų akustinį projektą. Nenaudokite atsitiktinio universalaus tūrio vien todėl, kad dėžė skirta 12 colių garsiakalbiui.

Ar jis skirtas namų stereo arba kino sistemai?

Šis modelis skirtas automobilio garso sistemai. Jis nėra tiesiogiai prijungiama namų aktyvioji kolonėlė. Naudojimui reikia atskiro stiprintuvo, dėžės ir tinkamo filtravimo.

Ar SQS12 turi garsumo valdiklį?

Ne. Žemųjų dažnių lygis reguliuojamas išoriniame stiprintuve arba garso procesoriuje.

Ar galima stiprintuvą rinktis pagal maksimalią galią?

Rinkitės pagal ilgalaikę RMS galią prie galutinės jungimo varžos. Patikima didžiausios galios vertė šiam modeliui nepateikiama, todėl ja remtis nereikėtų.
