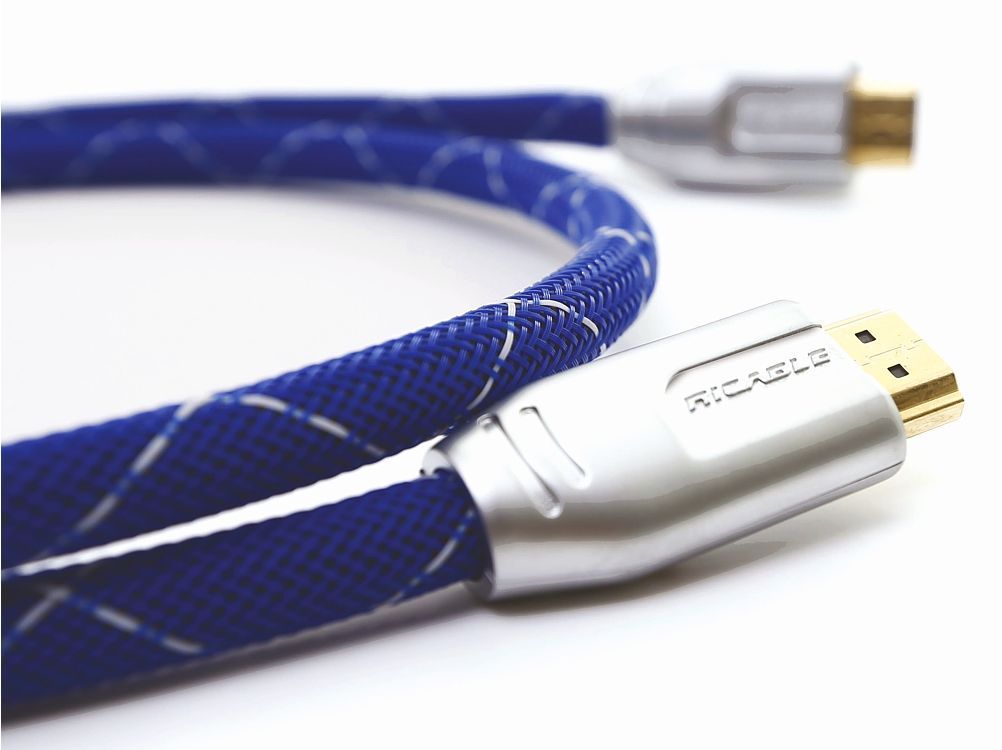

Ricable Across HDMI 2.0b (20m) HDMI kabelis

Ricable Across HDMI 2.0b (20m) – HDMI kabelis ilgesniam vaizdo ir garso sujungimui tarp HDMI įrenginių. Jo nuimama jungtis palengvina kabelio tiesimą vamzdžiais. Tam reikia bent 20 mm vidinio skersmens vamzdžio. Pardavėjo skelbime versija nurodyta nevienodai: modelio pavadinime – HDMI 2.0b, o techniniame apraše ir sertifikatų eilutėje – HDMI 2.0.

Šis 20 m variantas palaiko Ultra HD 4K, 3D ir 4K 3D vaizdą. Nurodytas didesnis nei 21 Gb/s pralaidumas ir 720 MHz taktinis dažnis. Kabelis taip pat perduoda nenuostolingąjį garsą ir palaiko iki 32 garso kanalų.

Kam skirtas 20 metrų kabelis

Fiksuotas 20 m ilgis pritaikytas įrangai, kuri negali stovėti greta ekrano. Juo galima sujungti HDMI šaltinį su toliau įrengtu televizoriumi, projektoriumi arba AV imtuvu. Prieš montuojant verta išmatuoti visą trasą, įskaitant posūkius ir atstumą iki jungčių.

Palaikomas 21:9 vaizdo formatas ir kelių srautų garso bei vaizdo perdavimas. Suderinamumas su HDMI 1.3 ir 1.4 technologijomis leidžia kabelį naudoti su ankstesnių kartų HDMI įrenginiais.

Garso ir tinklo kanalai

Garso grąžinimo kanalas (Audio Return Channel, ARC) gali perduoti televizoriaus garsą atgal suderinamam AV imtuvui arba garso juostai. Taip atskiras optinis garso kabelis tampa nereikalingas. ARC turi palaikyti abu prijungti įrenginiai ir pasirinktos jų HDMI jungtys.

HDMI eterneto kanalas (HDMI Ethernet Channel, HEC) skirtas tinklo ryšiui tarp šią funkciją palaikančių HDMI įrenginių. Tai nėra įprasto tinklo kabelio pakaitalas visais prijungimo atvejais. HDMI 2.1 funkcijų, įskaitant eARC, palaikymas nenurodytas.

Montavimas vamzdžiuose

Nuimama jungtis sumažina kabelio galo užimamą vietą tiesimo metu. Ji skirta trasoms, kurių vidinis skersmuo siekia bent 20 mm. Pats kabelis yra 7,4 mm išorinio skersmens.

Išorinį sluoksnį sudaro dideliam mechaniniam poveikiui atsparus nailonas. Specialiai parinktos medžiagos padeda išlaikyti mažesnį bendrą skersmenį. Vientisos šerdies laidininkus montuojant verta vengti nereikalingo lankstymo ir iš anksto suplanuoti posūkius.

Laidininkai ir ekranavimas

25 AWG laidininkai pagaminti iš 99,999 % grynumo bedeguonio vario (OFC). Susukti laidininkai ekranuojami atskirai. Tokia konstrukcija skirta signalams atskirti ilgoje kabelio trasoje.

Išorinį ekranavimą sudaro pintas alavuotas OFC varis. Viduje naudojami Mylar ir aliuminio sluoksniai. Didelio tankio polietileno izoliacija atskiria laidininkus, o kontaktai padengti 24 karatų auksu.

Techninės specifikacijos

DUK

Kam naudingas 20 m HDMI kabelis?

Jis skirtas ilgesnei trasai tarp HDMI šaltinio ir ekrano arba AV įrangos. Toks ilgis aktualus paslėptam montavimui ir atskirai išdėstytiems įrenginiams.

Ar kabelį galima tiesti sienoje esančiu vamzdžiu?

Taip, nuimama jungtis palengvina tiesimą. Vamzdžio vidinis skersmuo turi būti bent 20 mm. Posūkius ir trasos ilgį reikia numatyti prieš montavimą.

Kaip naudoti ARC funkciją?

Kabelį prijunkite prie ARC pažymėtų televizoriaus ir garso įrenginio HDMI jungčių. Tada jų nustatymuose įjunkite garso grąžinimą ir HDMI valdymą, jei jo reikia sistemai.

Ar jis tinka senesnei HDMI įrangai?

Palaikomos HDMI 1.3 ir 1.4 technologijos. Galutines vaizdo bei garso galimybes lemia silpniausią standartą palaikantis prijungtas įrenginys.

Ar šis kabelis palaiko eARC?

Patvirtintas ARC palaikymas, tačiau eARC nenurodytas. Sistemai, kuriai būtinos HDMI 2.1 funkcijos, reikėtų rinktis aiškiai joms pritaikytą kabelį.
