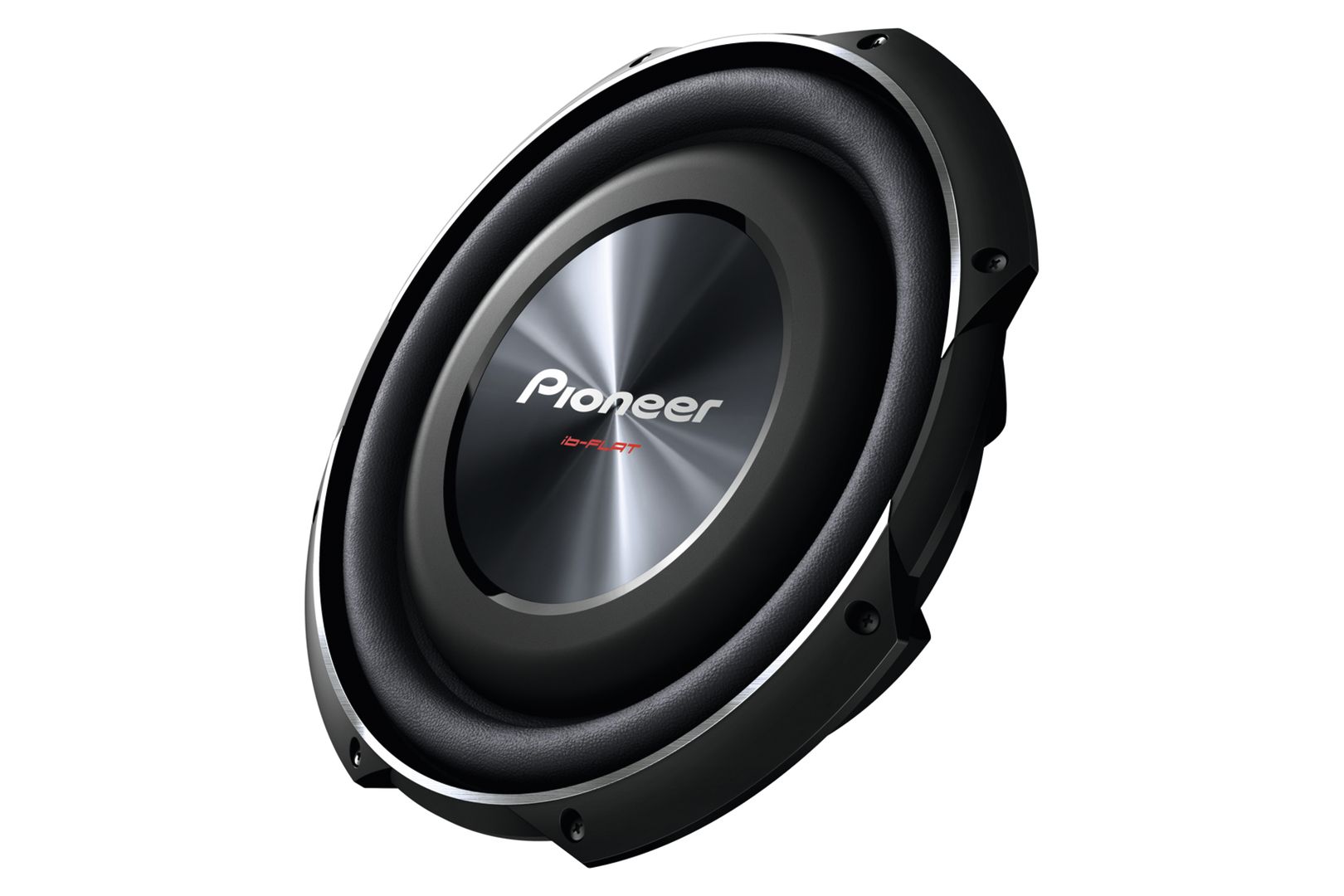

Pioneer TS-SW3002S4 žemųjų dažnių garsiakalbis

Pioneer TS-SW3002S4 garsiakalbis yra 30 cm automobilinis žemųjų dažnių garsiakalbis. Jis skirtas montuoti į atskirą korpusą automobilio garso sistemoje. Tai nėra sukomplektuota žemųjų dažnių kolonėlė. Nedidelis montavimo gylis palengvina korpuso vietos planavimą.

Galia ir sistemos parinkimas

Nominali ir RMS galia yra 400 W. Pagal šį rodiklį reikia rinktis stiprintuvą ir reguliuoti jo stiprinimą. Nurodyta 1500 W maksimali galia apibūdina trumpalaikę apkrovą. Jos negalima laikyti nuolatine darbo galia.

4 Ω vardinė varža tinka stiprintuvo kanalui, galinčiam dirbti su tokia apkrova. Tiltiniu režimu naudokite tik 4 Ω apkrovai pritaikytą stiprintuvą.

Nurodytas dažnių diapazonas yra 20-125 Hz, o rezonansinis dažnis yra 35 Hz. 93 dB jautrumas padeda palyginti garsiakalbį su kitais modeliais vienodomis matavimo sąlygomis. Galutinis žemųjų dažnių pobūdis priklausys nuo korpuso, filtro, stiprintuvo ir vietos automobilyje.

Membrana ir magnetinė sistema

Žėručiu sustiprinta IMPP membrana sujungia polipropileno pagrindą su standumą didinančiu užpildu. Varinė ritė juda stroncijo ferito magnetinėje sistemoje.

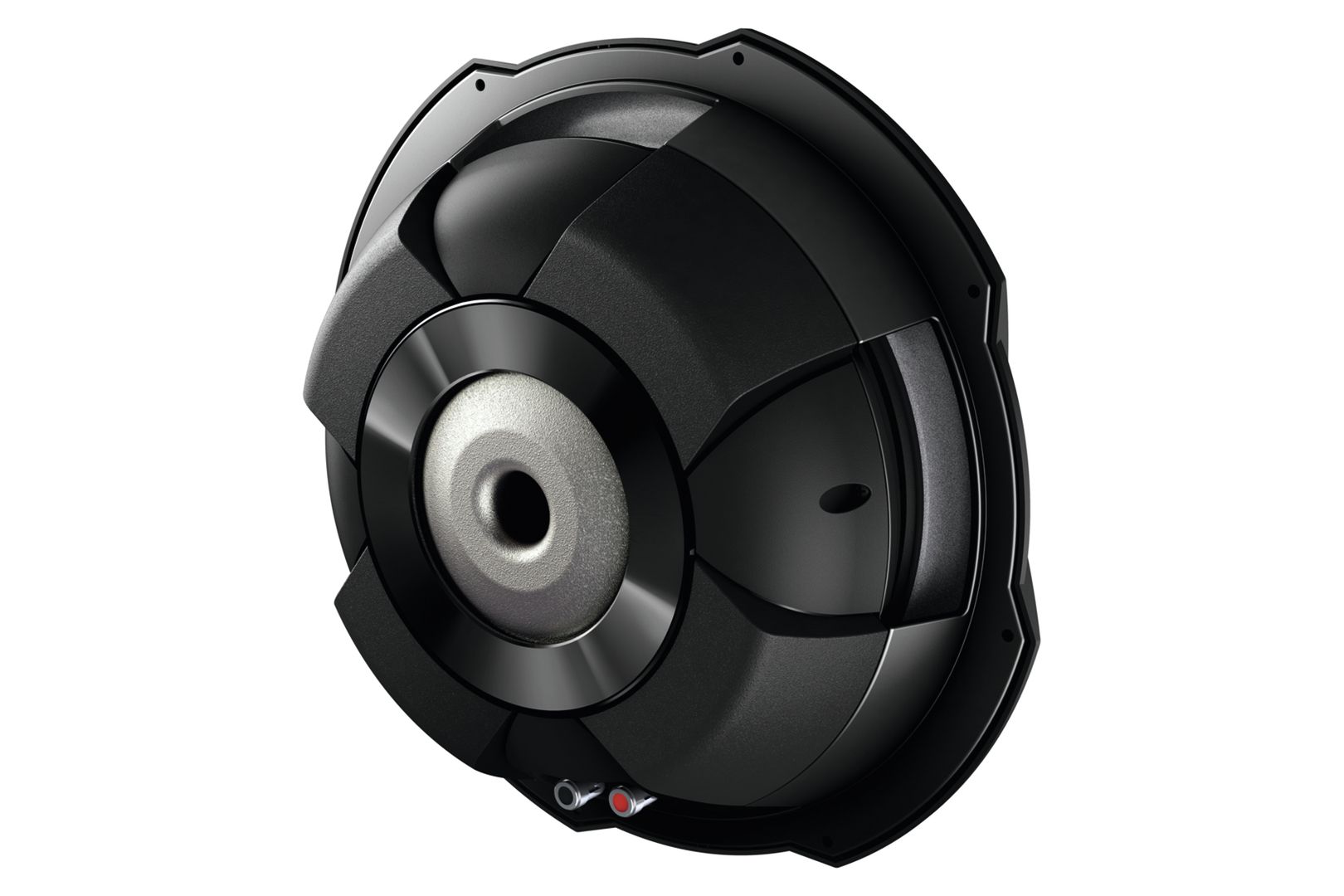

Ritės karkaso medžiaga pažymėta „Polymide“. Ventiliuojamas ir išsikišęs poliaus jungas padeda oro judėjimui magnetinėje sistemoje. ib-FLAT konstrukcija derinama su 86 mm montavimo gyliu. Tai svarbu projektuojant negilų korpusą.

Prijungimas ir derinimas

Spaudžiami gnybtai skirti garsiakalbio laidui iš išorinio galios stiprintuvo. Šis pasyvus garsiakalbis nejungiamas tiesiai prie RCA arba LFE linijinio išėjimo. Jungdami laikykitės vienodo poliškumo tarp stiprintuvo ir garsiakalbio.

Žemųjų dažnių filtrą nustatykite stiprintuve arba garso procesoriuje. Pradėkite nuo reikšmės, neviršijančios 125 Hz, ir klausydami ją mažinkite. Tikslas – sklandus perėjimas tarp šio garsiakalbio ir automobilio pagrindinių garsiakalbių.

Stiprinimą pradėkite reguliuoti nuo mažos padėties. Didinkite jį iki subalansuoto garso, vengdami girdimo iškraipymo. Jei sistemoje galima keisti fazę, palyginkite abi padėtis vairuotojo vietoje. Palikite tą, kuri suteikia tolygesnį perėjimą.

Korpusas ir montavimo vieta

Rekomenduojamas 22,7 litro uždaras korpusas. Jam nereikia fazoinvertoriaus kanalo, todėl konstrukcija gali likti kompaktiška. Projektuojant reikia įvertinti ir 1,11 litro garsiakalbio užimamą tūrį.

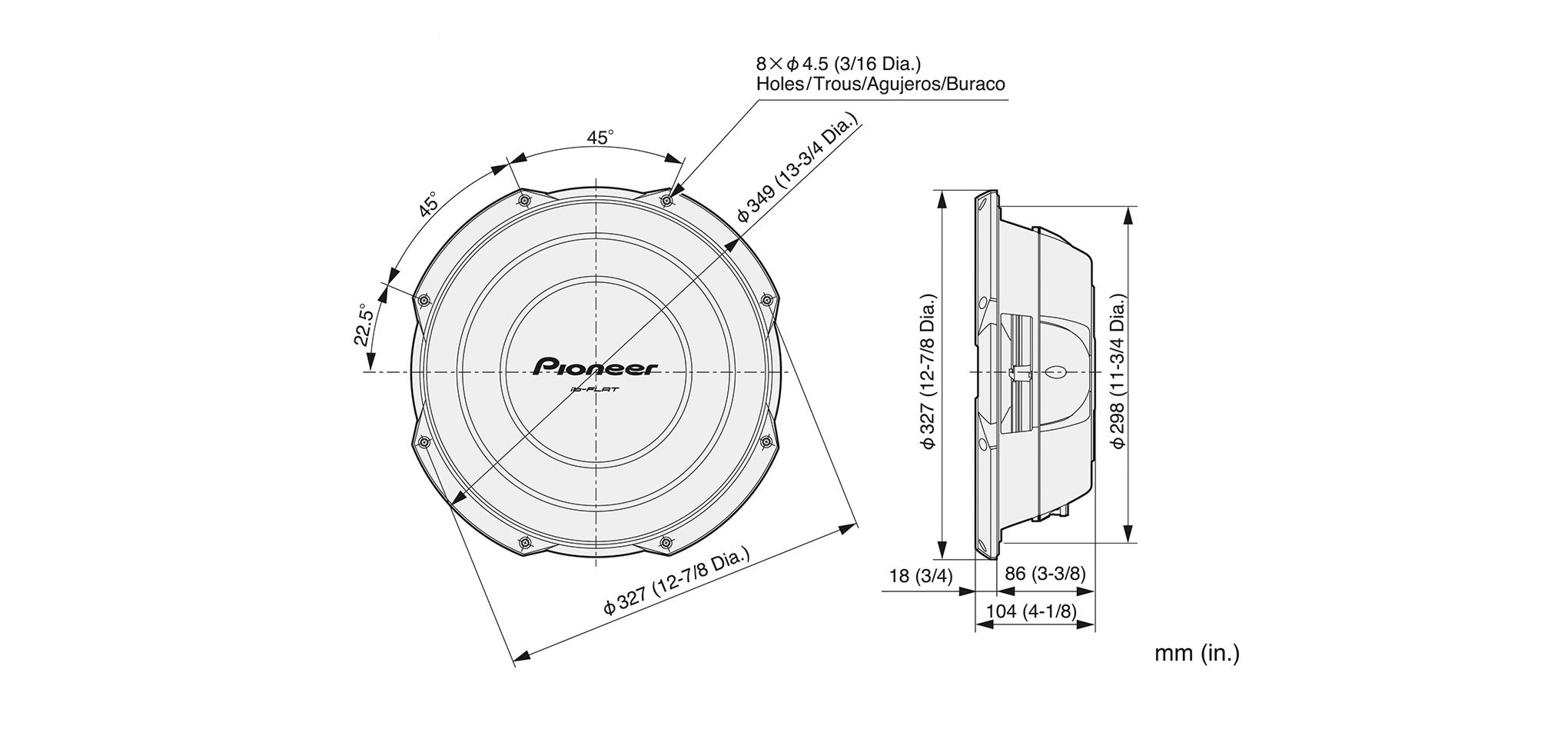

Montavimo angos skersmuo yra 298 mm, o gylis – 86 mm. Išoriniai 326,6 × 326,6 mm matmenys lemia reikalingą priekinės plokštės plotą. Prieš gamindami korpusą patikrinkite vietą už montavimo plokštės ir aplink garsiakalbio kraštą.

Uždaras korpusas turi būti sandarus ir standus. Oro nuotėkis keičia numatytą akustinį darbą. Bagažinės sienos ir korpuso kryptis taip pat veikia girdimą rezultatą. Išbandykite kelias kryptis, nekeisdami filtro bei stiprinimo nustatymų.

Garsiakalbis sveria 5,92 kg, todėl korpuso plokštė turi išlaikyti jo masę. Bendrą 22,7 litro tūrį reikia suderinti su automobilyje turima vieta. 0,039 ft³ savitasis tūris taip pat naudingas atliekant tikslų korpuso brėžinį.

Akustiniai parametrai

Thiele ir Small parametrai skirti korpuso modeliavimui. Lentelėje pateikti Qts, Qms, Qes, Rms, Mms ir Bl rodikliai sudaro turimą skaičiavimo duomenų rinkinį. Modeliavimo programoje rinkitės uždaro korpuso tipą, o rekomenduojamą tūrį naudokite kaip pradinį atskaitos tašką. Šių rodiklių nereikėtų vertinti po vieną kaip tiesioginio garso kokybės ar garsumo įverčio. Skaičiuodami realų vidinį tūrį, atimkite garsiakalbio ir vidinių sutvirtinimų užimamą vietą. Prieš gamindami brėžinį dar kartą patikrinkite montavimo angos skersmenį, montavimo gylį ir išorinius matmenis. Taip modeliavimo rezultatas bus susietas su konkrečia korpuso konstrukcija ir automobilyje turima vieta. Jei programa prašo parametro, kurio lentelėje nėra, jo nespėkite ir neperkelkite iš kito modelio duomenų.

Techninės specifikacijos

DUK

Ar tai paruošta žemųjų dažnių kolonėlė?

Ne. Tai atskiras pasyvus garsiakalbis, kurį reikia sumontuoti į korpusą. Jam taip pat būtinas išorinis galios stiprintuvas.

Kokį stiprintuvą reikėtų rinktis?

Stiprintuvo kanalas turi veikti su vardine garsiakalbio apkrova. Galią derinkite pagal RMS rodiklį, o ne maksimalią muzikinę galią.

Kaip garsiakalbis prijungiamas?

Garsiakalbio laidai iš stiprintuvo jungiami prie spaudžiamų gnybtų. Linijinio RCA signalo į šiuos gnybtus jungti negalima.

Kokio korpuso reikia?

Numatytas uždaras korpusas. Projektuojant jo vidų reikia įvertinti garsiakalbio užimamą tūrį ir išlaikyti sandarią konstrukciją.

Ar jis tinka stereo arba namų kino sistemai?

Tai automobilio garso sistemai skirtas garsiakalbis, o ne aktyvi namų žemųjų dažnių kolonėlė. Kitoje pasyvioje sistemoje reikėtų atskiro suderinto stiprintuvo ir filtro.

Ar galima vienam stiprintuvui prijungti du garsiakalbius?

Galima, jei stiprintuvas palaiko galutinę apkrovą. Du lygiagrečiai sujungti garsiakalbiai sudarys 2 Ω, o nuosekliai sujungti – 8 Ω.

Ką pamatuoti prieš gaminant korpusą?

Patikrinkite montavimo angą, gylį ir vietą išoriniam rėmui. Taip išvengsite kliūčių už priekinės plokštės bei per mažo jos ploto.
