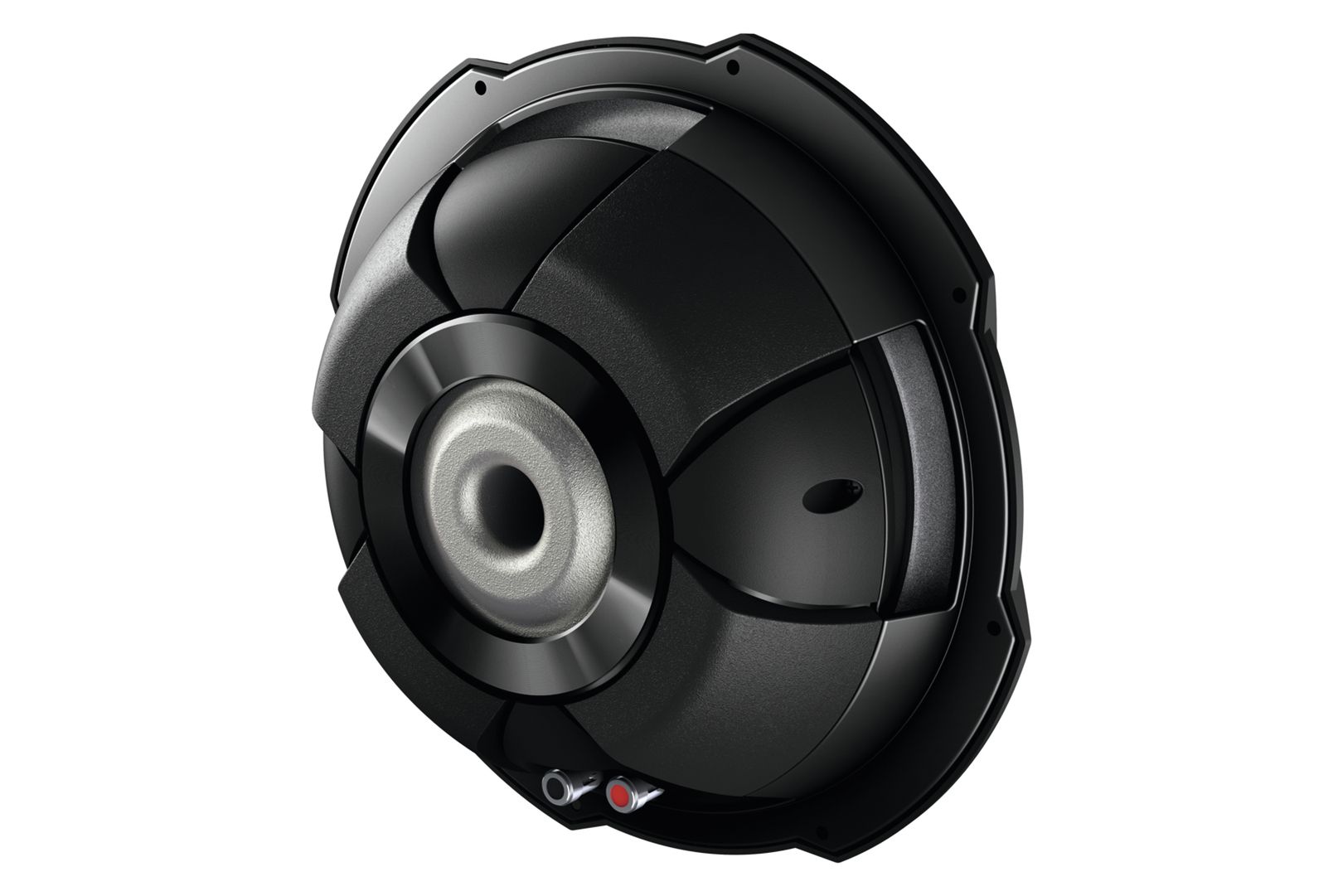

Pioneer TS-SW2502S4 žemųjų dažnių garsiakalbis

Pioneer TS-SW2502S4 – 25 cm mažo montavimo gylio automobilinis žemųjų dažnių garsiakalbis, skirtas montuoti atskirame korpuse. Jo 4 Ω varža pritaikyta stiprintuvo kanalui, stabiliai veikiančiam su tokia apkrova. Plokščia konstrukcija naudinga, kai automobilyje montavimo erdvė yra ribota.

Paskirtis ir sistemos sudėtis

Tai pasyvus vienos balso ritės modelis automobilio garso sistemai. Jam reikia išorinio galios stiprintuvo ir tinkamai suprojektuoto korpuso. 20-125 Hz dažnių diapazoną reikia derinti su sistemos filtravimu ir kitais garsiakalbiais.

Modelis nėra paruošta aktyvi žemųjų dažnių kolonėlė namų stereo sistemai. Automobilyje korpusas, stiprintuvas ir filtravimas parenkami kaip atskiros sistemos dalys.

Konstrukcija ir medžiagos

Kūgis pagamintas iš žėručiu sutvirtinto IMPP. Sutvirtinimas skirtas kūgio standumui išlaikyti judant. Varinė balso ritė suvyniota ant „Polymide“ ritės karkaso. Magnetinėje sistemoje naudojamas stroncio ferito magnetas.

Ventiliuojamas ir išsikišęs poliaus jungas sudaro oro kelią aplink judančią ritę. Jos skersmuo siekia 48 mm, o aukštis – 23 mm.

Prijungimas ir stiprintuvo apkrova

Prispaudžiamieji gnybtai leidžia prijungti garsiakalbio laidą be varžtinių jungčių. Teigiamą ir neigiamą laidą prijunkite vienoda poliškumo tvarka visoje sistemoje. Taip išvengsite fazės neatitikimo su kitais garsiakalbiais.

Stiprintuvo kanalas turi stabiliai veikti su lentelėje nurodyta vardine apkrova. RCA arba AV imtuvo žemųjų dažnių išėjimas šio garsiakalbio tiesiogiai nemaitina. Jam būtinas sustiprintas garsiakalbio lygio signalas.

Galios pasirinkimas

Stiprintuvo galią rinkitės pagal nominalią įėjimo galią. Didžiausios galios skaičius nusako trumpalaikę ribą, o ne nuolatinį darbo režimą. Todėl 1200 W reikšmės nereikėtų naudoti kaip pagrindinio stiprintuvo parinkimo kriterijaus.

Stiprintuvo stiprinimo (gain) reguliatorių nustatykite taip, kad stiprintuvas neperkrautų garsiakalbio iškraipytu signalu. Didesnė stiprintuvo lygio padėtis savaime nereiškia saugaus darbo režimo.

Korpusas ir montavimo vieta

Rekomenduojamas 17 litrų uždaro tipo korpusas. Jis turi būti sandarus ir mechaniškai tvirtas. Netikslus tūris arba oro nuotėkis pakeis numatytą garsiakalbio darbą.

Vas parametras nėra tiesioginė korpuso tūrio rekomendacija. Jis naudojamas kartu su kitais Thiele ir Small parametrais akustiniam modeliavimui.

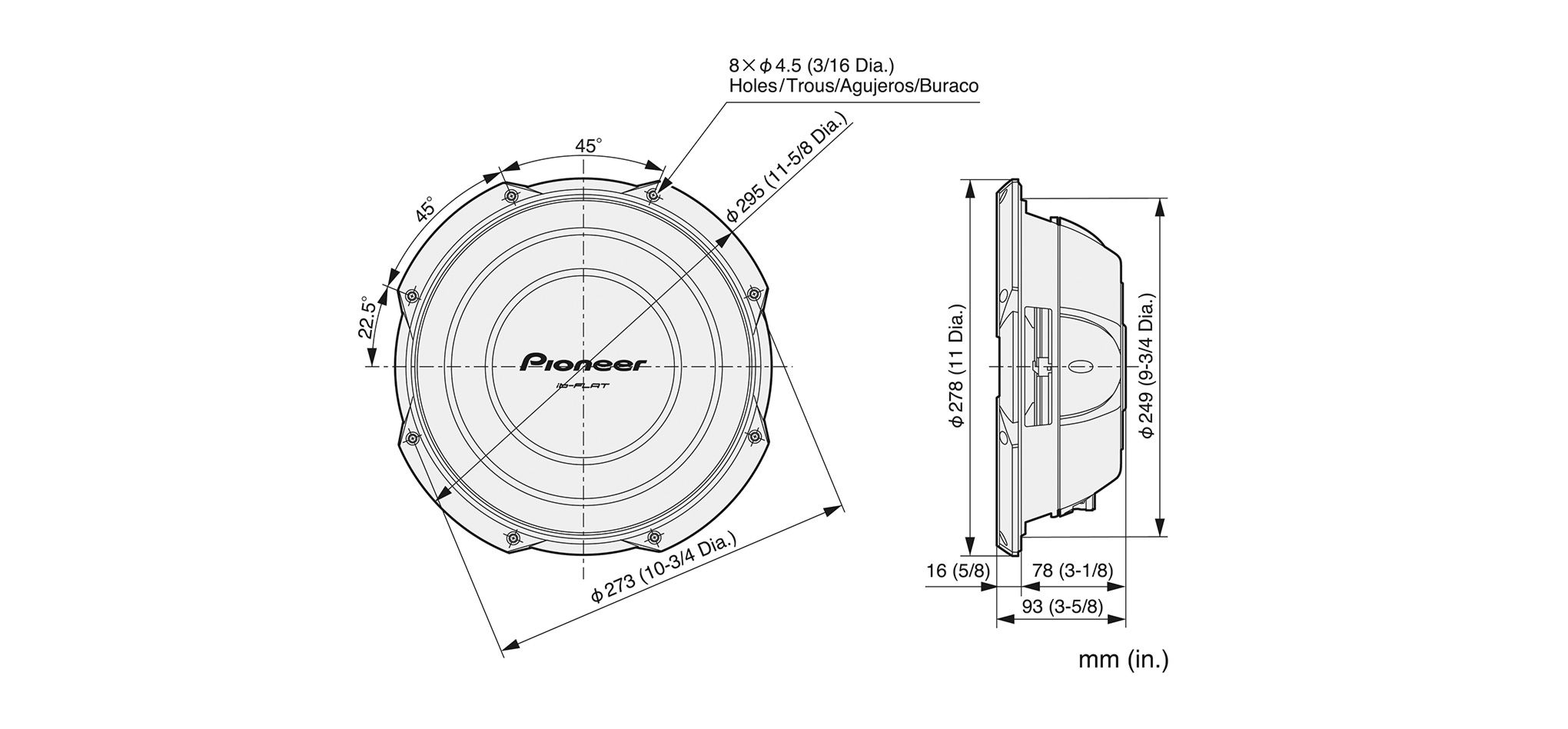

Montavimo angai reikia 249 mm skersmens. Išorinis plotis ir aukštis siekia 277,5 mm. 78 mm montavimo gylis rodo plokščią konstrukciją. Vis dėlto už krepšio palikite vietos gnybtams, laidams ir jų lenkimui.

Priekinėje pusėje kūgis ir jo pakaba turi judėti laisvai. Montavimo plokštuma turi būti lygi, kad garsiakalbio rėmas nesikraipytų.

Filtravimas ir pradinis derinimas

Garsiakalbyje nėra integruoto stiprintuvo valdiklių. Filtravimas, fazė ir signalo lygis nustatomi išoriniame stiprintuve arba garso procesoriuje.

Pradžiai žemųjų dažnių filtrą galima nustatyti apie 80 Hz. Tada ribą derinkite pagal priekinių garsiakalbių galimybes ir boso vientisumą. Žemųjų dažnių paryškinimą pradžioje išjunkite.

Jei stiprintuvas siūlo fazės perjungimą, abi padėtis palyginkite vairuotojo vietoje. Pasirinkite padėtį, kuri su priekine sistema sukuria tolygesnį pereinamąjį diapazoną.

Thiele ir Small parametrų paskirtis

Šie parametrai naudojami korpuso skaičiavimui ir judamosios sistemos analizei. Fs, Qes, Qms ir Qts padeda modeliuoti rezonansą bei slopinimą. Cms, Mms, Rms ir Sd aprašo pakabą, masę, mechaninius nuostolius bei spinduliuojantį plotą.

Xmax nurodo linijinę kūgio eigą viena kryptimi. Revc yra balso ritės nuolatinės srovės varža, o ne stiprintuvo vardinė apkrova. F0 ir Q0 korpuse taikomi korpuso būsenai.

Techninės specifikacijos

DUK

Ar galima garsiakalbį naudoti be atskiro stiprintuvo?

Ne. Pasyviam garsiakalbiui reikia galios stiprintuvo, pateikiančio filtruotą garsiakalbio lygio signalą.

Ar jį galima jungti tiesiai prie RCA išėjimo?

Ne. RCA perduoda linijinio lygio signalą. Tarp šio išėjimo ir garsiakalbio turi būti tinkamas galios stiprintuvas.

Kaip jį integruoti į automobilio stereo sistemą?

Žemųjų dažnių kanalą filtruokite stiprintuve arba procesoriuje. Jei įmanoma, priekiniams kanalams pritaikykite aukštųjų dažnių pralaidumo filtrą.

Kokia turėtų būti pradinė derinimo tvarka?

Išjunkite boso paryškinimą ir nustatykite mažą įėjimo lygį. Tada suderinkite filtrą, lygį ir fazę vairuotojo vietoje.

Ar modelis tinka namų kino AV imtuvui?

Ne tiesiogiai. AV imtuvo žemųjų dažnių išėjimui reikėtų atskiro galios stiprintuvo ir šiam garsiakalbiui suprojektuoto korpuso.

Ar galima naudoti du tokius garsiakalbius?

Sujungus du vienetus lygiagrečiai, bendra apkrova būtų 2 Ω; nuosekliai – 8 Ω. Schema turi atitikti stiprintuvo darbo režimą.

Ar Vas reiškia reikiamą korpuso tūrį?

Ne. Vas yra modeliavimo parametras. Korpuso dydžiui remkitės atskirai nurodyta uždaro korpuso rekomendacija.

Ar planuojant montavimą pakanka įvertinti tik gylį?

Ne. Taip pat įvertinkite montavimo angą, išorinį rėmą, gnybtų vietą ir laidų lenkimo spindulį.
