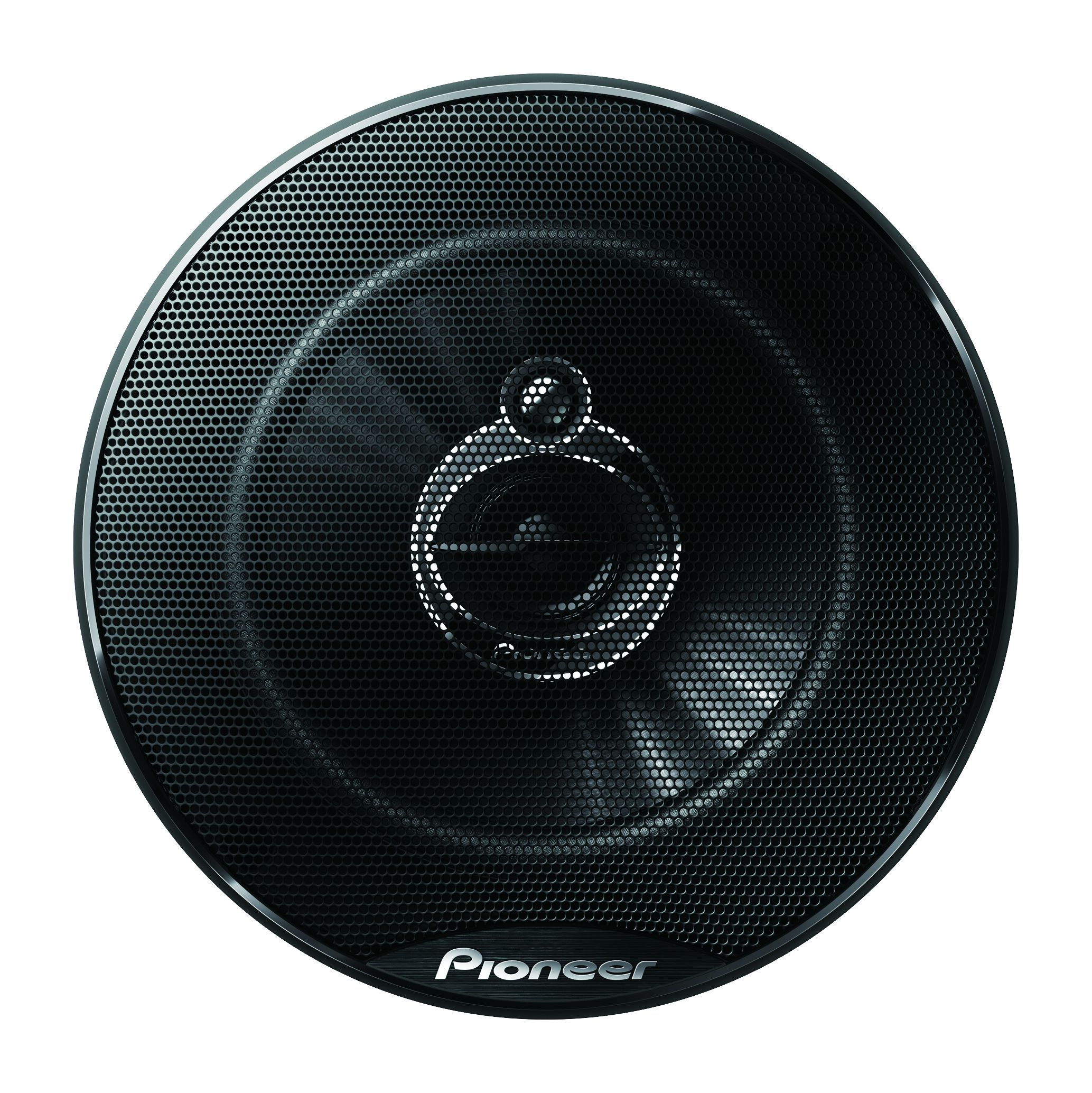

Pioneer TS-G1333i automobilinis garsiakalbis

Pioneer TS-G1333i automobilinis garsiakalbis yra 13 cm trijų juostų bendraašis modelis, skirtas automobilio garso sistemai. Vienoje montavimo vietoje veikia žemųjų, vidutinių ir aukštųjų dažnių garsiakalbiai. Nominali galia siekia 35 W, o didžiausia įėjimo galia – 250 W.

Prieš įrengiant svarbu patikrinti, ar garsiakalbiui pakanka vietos pasirinktoje automobilio pozicijoje.

Konstrukcija ir paskirtis

Bendraašėje konstrukcijoje (coaxial) skirtingų dažnių garsiakalbiai sutelkti vienoje vietoje. Todėl nereikia atskirų montavimo pozicijų vidutinių ir aukštųjų dažnių garsiakalbiams. Tai aktualu keičiant gamyklinį garsiakalbį panašaus dydžio modeliu.

Trijų juostų sistema paskirsto atkuriamą signalą trims garsiakalbiams. 13 cm žemųjų dažnių garsiakalbis atkuria apatinę diapazono dalį. 30 mm vidutinių dažnių ir 11 mm aukštųjų dažnių garsiakalbiai papildo aukštesnes dažnių sritis.

Ši konstrukcija skirta naudoti kaip automobilio garso sistemos garsiakalbis. Ji nėra kolonėlė su atskiru korpusu. Montavimo vieta ir automobilio apdaila tampa bendros akustinės sistemos dalimi.

Membranos ir magnetinė sistema

Žemųjų dažnių garsiakalbyje naudojamas IMPP kompozicinis kūgis; tai svarbu lyginant skirtingos membranos konstrukcijos modelius. Renkantis pakaitinį garsiakalbį galima įvertinti ne tik dydį, bet ir kūgio tipą.

Vidutinių ir aukštųjų dažnių garsiakalbių membranos pagamintos iš PET. Jų skersmenys skiriasi, todėl kiekvienas elementas skirtas kitai dažnių sričiai. Vienoda medžiaga nereiškia vienodo garsiakalbių vaidmens.

Varinė balso ritė suvyniota ant poliimido karkaso. Ritė elektrinį garso signalą paverčia membranos judėjimu. Magnetinėje sistemoje naudojamas feritas.

Montavimas automobilyje

13 cm dydis yra vardinis, todėl vien jo nepakanka montavimo vietai parinkti. Reikalingos 121 mm skersmens angos. Už montavimo plokštumos turi likti bent 45,5 mm gylio erdvė.

Durelėse svarbu įvertinti lango mechanizmo judėjimą už garsiakalbio. Kūgis ir jo aplinka taip pat neturi liesti apdailos. Laisva eiga reikalinga, kad membranos judėjimo neribotų automobilio detalės.

Garsiakalbio priekis turėtų likti neuždengtas tankia ar prie membranos prispausta medžiaga. Tvirtinimo paviršius turi išlaikyti garsiakalbį stabiliai. Nesandari arba vibruojanti montavimo vieta gali pakeisti žemųjų dažnių atkūrimą.

Prieš keičiant gamyklinį 13 cm garsiakalbį reikia palyginti angos skersmenį ir montavimo gylį. Taip pat svarbi tvirtinimo taškų padėtis. Konkrečių jungčių tipas ir jų išdėstymas nepateikti.

Galios ir dažnių duomenų vertinimas

Nominali 35 W galia yra naudingesnė ilgalaikiam sistemos derinimui negu didžiausia galios reikšmė. 250 W rodiklis žymi didžiausią įėjimo galią. Jo nereikėtų laikyti nuolatine darbine galia.

Stiprintuvo parinkimui taip pat reikalinga garsiakalbio varža. Šio modelio varža nepateikta, todėl vien galios skaičių nepakanka konkrečiam stiprintuvui parinkti. Garso lygį didinkite palaipsniui ir venkite aiškiai girdimų iškraipymų.

86 dB jautrumas padeda vertinti, kaip garsiakalbis elektros galią paverčia garso slėgiu. Matavimo sąlygos nepateiktos. Todėl šį skaičių atsargiai lyginkite su modeliais, išmatuotais kitokiomis sąlygomis.

Dažnių atsakas nurodytas nuo 34 iki 25 000 Hz. Dažnių ribų tolerancija nepateikta, todėl jos neapibrėžia vienodo garsumo visame diapazone. Galutiniam žemųjų dažnių rezultatui įtakos turės montavimo vieta ir jos sandarumas.

Žemiausias rezonansinis dažnis yra 95 Hz. Šis rodiklis padeda vertinti garsiakalbio elgseną apatinėje dažnių srityje. Jis nėra pažadas, kad automobilio salone visi žemesni dažniai skambės vienodu lygiu.

Techninės specifikacijos

DUK

Ar šis modelis gali pakeisti gamyklinį 13 cm garsiakalbį?

Galimybė priklauso ne vien nuo vardinio dydžio. Be 121 mm angos ir 45,5 mm gylio, reikia patikrinti tvirtinimo taškus, tarpą iki apdailos ir lango mechanizmo eigą.

Kokią galią naudoti renkantis stiprintuvą?

Ilgalaikiam derinimui remkitės 35 W nominalia galia. 250 W yra didžiausia įėjimo galia, o ne nuolatinė darbinė reikšmė.

Ar modelį galima tiksliai suderinti su konkrečiu stiprintuvu?

Tam būtina žinoti garsiakalbio varžą, kuri šiam modeliui nepateikta. Vien galios reikšmės nepatvirtina elektrinio suderinamumo.

Ką praktiškai suteikia trijų juostų bendraašė konstrukcija?

Trys skirtingų dydžių garsiakalbiai veikia vienoje montavimo vietoje. Tai leidžia atkurti kelias dažnių sritis be atskirų montavimo pozicijų.

Ar 34 Hz apatinė riba reiškia stiprius žemuosius dažnius?

Ne vien savaime. Dažnių atsako tolerancija nepateikta, o rezonansinis dažnis siekia 95 Hz. Rezultatą taip pat keičia montavimo vieta.

Kaip sumažinti nepageidaujamą vibraciją po montavimo?

Garsiakalbį reikia stabiliai pritvirtinti prie standaus paviršiaus. Membrana neturi liesti apdailos, o galinė dalis – lango mechanizmo.

Ar šis garsiakalbis skirtas namų stereo arba kino sistemai?

Modelis skirtas automobilio garso sistemai. Namų sistemose naudojamos kitokios montavimo sąlygos, o konkreti elektrinė atitiktis nepateikta.
