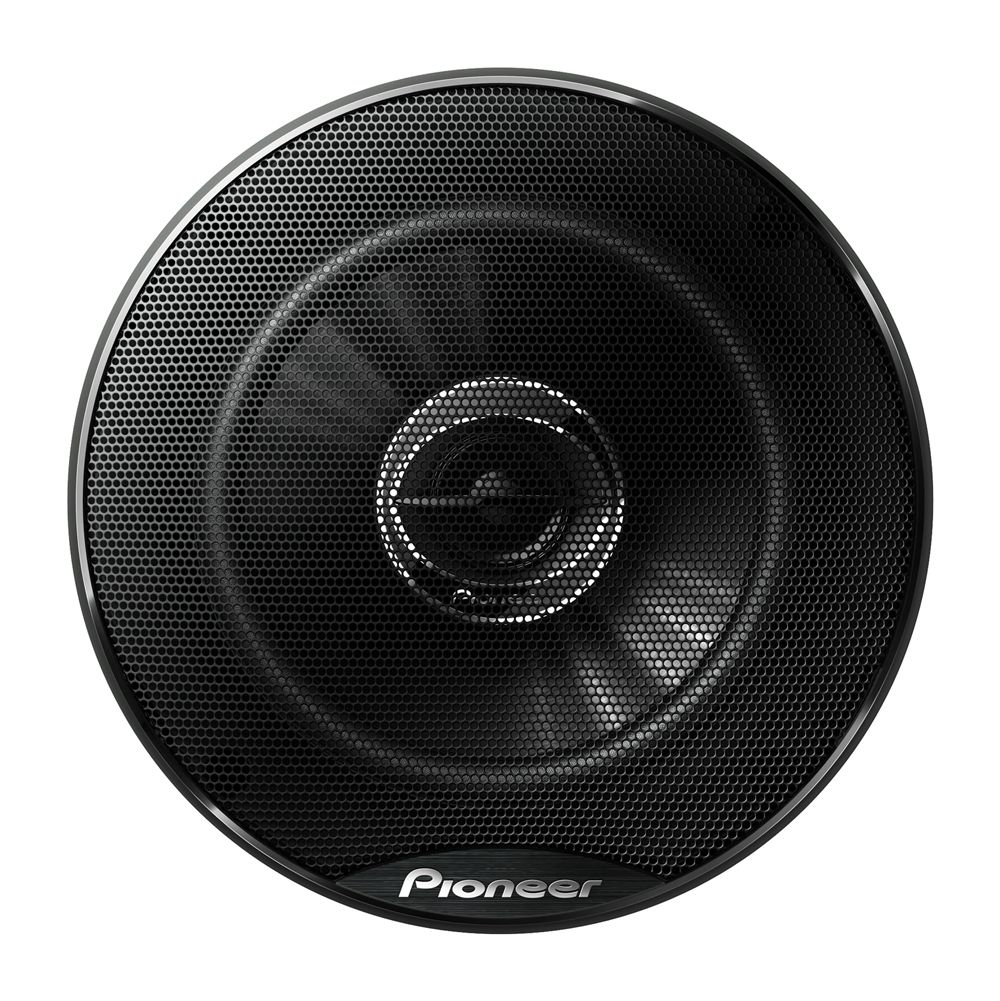

Pioneer TS-G1332i bendraašis garsiakalbis

Pioneer TS-G1332i bendraašis garsiakalbis yra 13 cm dviejų juostų modelis automobilio garso sistemai. Jis montuojamas į 121 mm skersmens angą. Už montavimo paviršiaus turi likti bent 45,5 mm gylio. 4 Ω varža svarbi derinant garsiakalbį su grotuvo arba stiprintuvo išėjimu.

Modelio vardinė galia siekia 35 W, o didžiausia įėjimo galia – 240 W. Kasdieniam sistemos derinimui svarbesnė yra vardinė galia. Didžiausios galios rodiklis nėra nuolatinės apkrovos orientyras.

Dviejų juostų bendraašė konstrukcija

Bendraašėje konstrukcijoje abu garsiakalbiai išdėstyti vienoje ašyje. Todėl dvi dažnių juostos atkuriamos iš vienos 13 cm montavimo vietos. Toks išdėstymas naudingas keičiant vieną gamyklinį garsiakalbį kitu tokio paties formato modeliu.

13 cm žymėjimas nurodo nominalų garsiakalbio dydį, bet ne faktinius montavimo matmenis. Todėl vien pagal šį žymėjimą suderinamumo nustatyti negalima.

Membrana, ritė ir magnetas

Žemųjų dažnių garsiakalbyje naudojama IMPP kompozitinė membrana. Ji yra pagrindinis orą judinantis šio elemento paviršius. Parduotuvės apraše 30 mm PET elementas įvardijamas kaip vidutinių dažnių garsiakalbis.

Varinė garsinė ritė elektrinį signalą paverčia mechaniniu membranos judesiu. Ritė suvyniota ant poliimido karkaso. Ferrito magnetas sukuria jos veikimui reikalingą magnetinį lauką.

Galia ir elektrinis suderinimas

4 Ω apkrovą turi palaikyti pasirinkto automobilinio grotuvo arba stiprintuvo garsiakalbių išėjimas. Vienam kanalui jungiamas vienas atitinkamos varžos garsiakalbis. Kelių garsiakalbių nereikėtų jungti prie vieno kanalo neįvertinus bendros apkrovos.

35 W vardinė galia yra praktiškesnis stiprintuvo parinkimo orientyras nei 240 W didžiausia įėjimo galia. Stiprintuvo iškraipymas taip pat pavojingas garsiakalbiui. Garsumą mažinkite, jeigu pasigirsta šiurkštumas, traškesys arba aiškus garso suspaudimas.

86 dB jautrumas padeda įvertinti, kiek stiprintuvo galios reikės norimam garsumui pasiekti. Didesniam garsumui naudinga pakankama galios atsarga. Ji leidžia išvengti nuolatinio šaltinio naudojimo ties jo galimybių riba.

Dažnių atkūrimas ir sistemos derinimas

Nurodytas atkuriamų dažnių diapazonas yra nuo 34 iki 25 000 Hz. Žemiausias rezonansinis dažnis siekia 95 Hz. Galutinį žemųjų dažnių rezultatą automobilyje keičia montavimo vietos standumas, sandarumas ir salono akustika.

Po sumontavimo pradėkite nuo neutralių grotuvo tembro ir ekvalaizerio nustatymų. Taip lengviau išgirsti abiejų kanalų skirtumus. Tik tada koreguokite žemuosius, vidutinius ir aukštuosius dažnius pagal klausymo vietą.

Montavimas automobilyje

Prieš montuojant išmatuokite ne tik esamos angos skersmenį. Patikrinkite ir laisvą erdvę už montavimo paviršiaus. Per mažas gylis gali neleisti garsiakalbio įstatyti, net jei nominalus dydis sutampa.

Jungiant būtina išlaikyti vienodą abiejų kanalų poliškumą. Sukeistas vieno garsiakalbio poliškumas gali susilpninti žemuosius dažnius tarp kairės ir dešinės pusės. Po prijungimo palyginkite kanalus grotuvo balanso valdikliu.

Apraše nurodytas 0,43 kg svoris, tačiau nepatikslinta, kam jis taikomas. Montavimo paviršius turi tvirtai laikyti garsiakalbį ir nejudėti kartu su membrana. Laisvos apdailos dalys gali skleisti pašalinius virpesius.

Naudojimas stereo sistemoje

Automobilio stereo sistemai rekomenduojami vienodi kairiojo ir dešiniojo kanalų garsiakalbiai. Vienodas modelis abiejose pusėse padeda išlaikyti panašų tembrą. Pakuotės vienetų skaičiaus nereikėtų spręsti vien iš stereo sistemos poreikio.

Tai automobilinės garso sistemos garsiakalbis, o ne namų kino kolonėlė. Jei sistemoje naudojama atskira žemųjų dažnių kolonėlė, jos lygį derinkite tik sumontavę pagrindinius garsiakalbius.

Techninės specifikacijos

DUK

Ar šis garsiakalbis tiks į bet kurią 13 cm vietą?

Ne vien nominalus dydis lemia tinkamumą. Montavimo vietoje reikia 121 mm angos ir bent 45,5 mm laisvo gylio.

Prie kokio išėjimo jį galima jungti?

Junkite prie automobilinio grotuvo arba stiprintuvo garsiakalbių išėjimo, palaikančio 4 Ω apkrovą. Linijinis RCA išėjimas garsiakalbio tiesiogiai nemaitina.

Pagal kurį galios rodiklį rinktis stiprintuvą?

Renkantis svarbiausia 35 W vardinė galia ir 4 Ω varža. 240 W rodiklis apibūdina didžiausią įėjimo galią.

Ar būtinas atskiras automobilinis stiprintuvas?

Jis nebūtinas, jei grotuvo garsiakalbių išėjimas palaiko 4 Ω apkrovą. Atskiras stiprintuvas naudingas, kai reikia didesnės galios atsargos.

Kaip išlaikyti tinkamą stereo vaizdą?

Kairėje ir dešinėje naudokite vienodus garsiakalbius bei išlaikykite tą patį poliškumą. Po montavimo kanalus palyginkite balanso valdikliu.

Ar 34 Hz riba reiškia, kad žemųjų dažnių kolonėlė nereikalinga?

Ne. Galutinė žemiausių dažnių energija priklauso nuo montavimo ir salono akustikos. Atskira žemųjų dažnių kolonėlė skirta didesniam žemojo registro lygiui.

Ar modelis skirtas namų kino sistemai?

Ne, tai automobilio garso sistemai skirtas 4 Ω bendraašis garsiakalbis. Namų kino kolonėlių konstrukcija ir montavimo paskirtis skiriasi.
