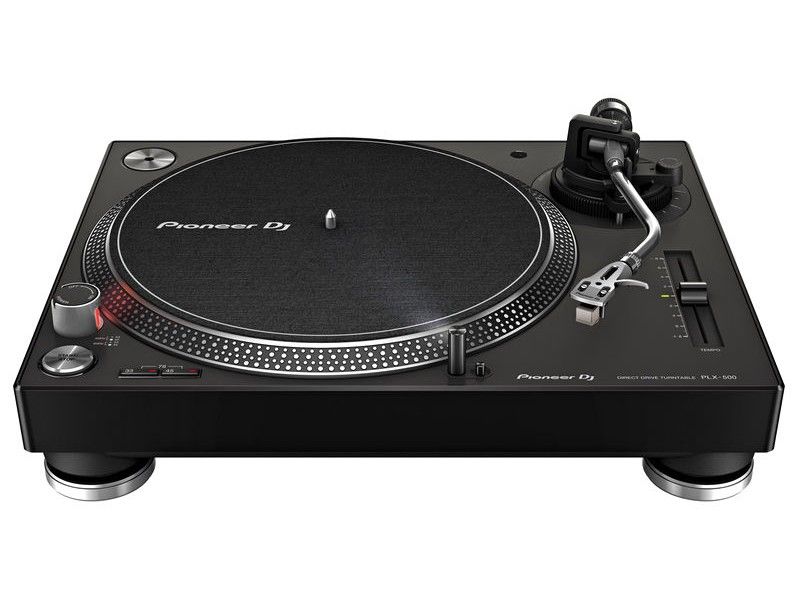

Pioneer PLX-500-K patefonas

Pioneer PLX-500-K patefonas yra servo valdomas tiesioginės pavaros (direct drive) modelis. Jis skirtas 33⅓, 45 ir 78 aps./min plokštelėms. RCA išėjimas leidžia perduoti garsą į garso sistemą, o USB Type-B jungtis – į kompiuterį. VM tipo patefono kasetė ir jos laikiklis įeina į komplektą.

Pavara ir greičio valdymas

Trifazis bešepetėlis nuolatinės srovės variklis tiesiogiai suka aliuminio diską. Servo valdymas reguliuoja pavaros darbą, o elektroninis stabdys valdo disko sustabdymą. Didesnis nei 1,6 kgf·cm starto momentas leidžia greitai pradėti atkūrimą.

33⅓ aps./min greitis pasiekiamas per vieną sekundę. ±8 % greičio reguliavimo diapazonas leidžia koreguoti sukimosi greitį nuo vardinės reikšmės. Nurodytas greičio netolygumas neviršija 0,15 % WRMS. Signalo ir triukšmo santykis siekia bent 50 dB.

Jungtys ir signalo perdavimas

RCA išėjimą rinkitės, kai patefoną jungiate prie analoginės garso grandinės. Komplekte yra garso konvertavimo laidas.

USB Type-B jungtis skirta signalui perduoti į kompiuterį. USB laidas jau įtrauktas į komplektą. Programinės įrangos suderinamumas ir skaitmeninio garso formatas pateiktoje informacijoje nenurodyti.

Tonarmo ir patefono kasetės nustatymas

Universalus S formos tonarmas turi kardaninę guolių konstrukciją ir statinį balansavimą. Prieš klausymą tonarmą subalansuokite atsvaru. Tada nustatykite naudojamai patefono kasetei tinkamą adatos prispaudimo jėgą.

Prispaudimo jėga reguliuojama nuo 0 iki 4,0 g, kas 0,1 g. Tonarmo aukštį galima keisti 6 mm diapazone. Tai naudinga pakeitus patefono kasetę arba kilimėlį. Vienos montuojamos patefono kasetės masė neturi viršyti 9,5 g.

Pastatymas ir naudojimo vieta

450 × 159 × 368 mm korpusui parinkite horizontalų ir tvirtą paviršių. 10,7 kg masė taip pat svarbi renkantis baldą. Patefoną laikykite atokiau nuo kolonėlių perduodamos vibracijos. Viršuje palikite vietos komplekte esančiam dulkių gaubtui pakelti.

Techninės specifikacijos

Tipas	Servo valdomas tiesioginės pavaros patefonas su USB išėjimu
Pavara	Tiesioginė
Variklis	Trifazis bešepetėlis nuolatinės srovės variklis
Stabdymas	Elektroninis stabdys
Sukimosi greičiai	33⅓, 45 ir 78 aps./min
Greičio reguliavimas	±8 %
Greičio netolygumas	0,15 % arba mažiau, WRMS
Signalo ir triukšmo santykis	50 dB arba daugiau
Diskas	Lietas aliuminis, 332 mm skersmens
Starto momentas	Didesnis nei 1,6 kgf·cm
Įsibėgėjimo trukmė	Iki 1 sekundės, esant 33⅓ aps./min
Tonarmo tipas	Universalus S formos tonarmas
Tonarmo konstrukcija	Kardaninė guolių atrama, statinis balansavimas
Efektyvusis tonarmo ilgis	230,5 mm
Iškyša	16 mm
Sekimo paklaida	Iki 3°
Tonarmo aukščio reguliavimas	6 mm
Adatos prispaudimo jėga	0-4,0 g
Prispaudimo jėgos skalė	Kas 0,1 g
Tinkama patefono kasetės masė	Iki 9,5 g, naudojant vieną kasetę
Komplekte esanti patefono kasetė	VM tipo
Kasetės laikiklio masė	10 g
Kasetės laikiklio ilgis	52 mm
Laikiklio rankenėlės ilgis	21 mm
Garso išėjimas	1 × RCA
Kita jungtis	1 × USB Type-B
Energijos sąnaudos	11 W
Matmenys	450 × 159 × 368 mm (plotis × aukštis × gylis)
Masė	10,7 kg
Komplektacija	Slydimo kilimėlis, dulkių gaubtas su plokštelės viršelio stovu, EP plokštelių adapteris, kasetės laikiklis su kasete, atsvaras, laikiklio svarelis, USB laidas, garso konvertavimo laidas, maitinimo laidas ir naudojimo instrukcija

DUK

Kurį išėjimą naudoti jungiant prie garso sistemos?

Analoginei garso grandinei naudokite RCA išėjimą. Atitinkamą stiprintuvo įėjimą pasirinkite pagal jo jungčių paskirtį ir signalo reikalavimus.

Kuo skiriasi USB ir RCA jungčių paskirtis?

USB Type-B jungtis skirta kompiuteriui, o RCA išėjimas – analoginei garso sistemai. USB laidas yra komplekte.

Kaip paruošti tonarmą pirmajam klausymui?

Pirmiausia atsvaru nustatykite tonarmo pusiausvyrą. Tada pasirinkite patefono kasetei reikalingą prispaudimo jėgą ir prireikus pakoreguokite tonarmo aukštį.
