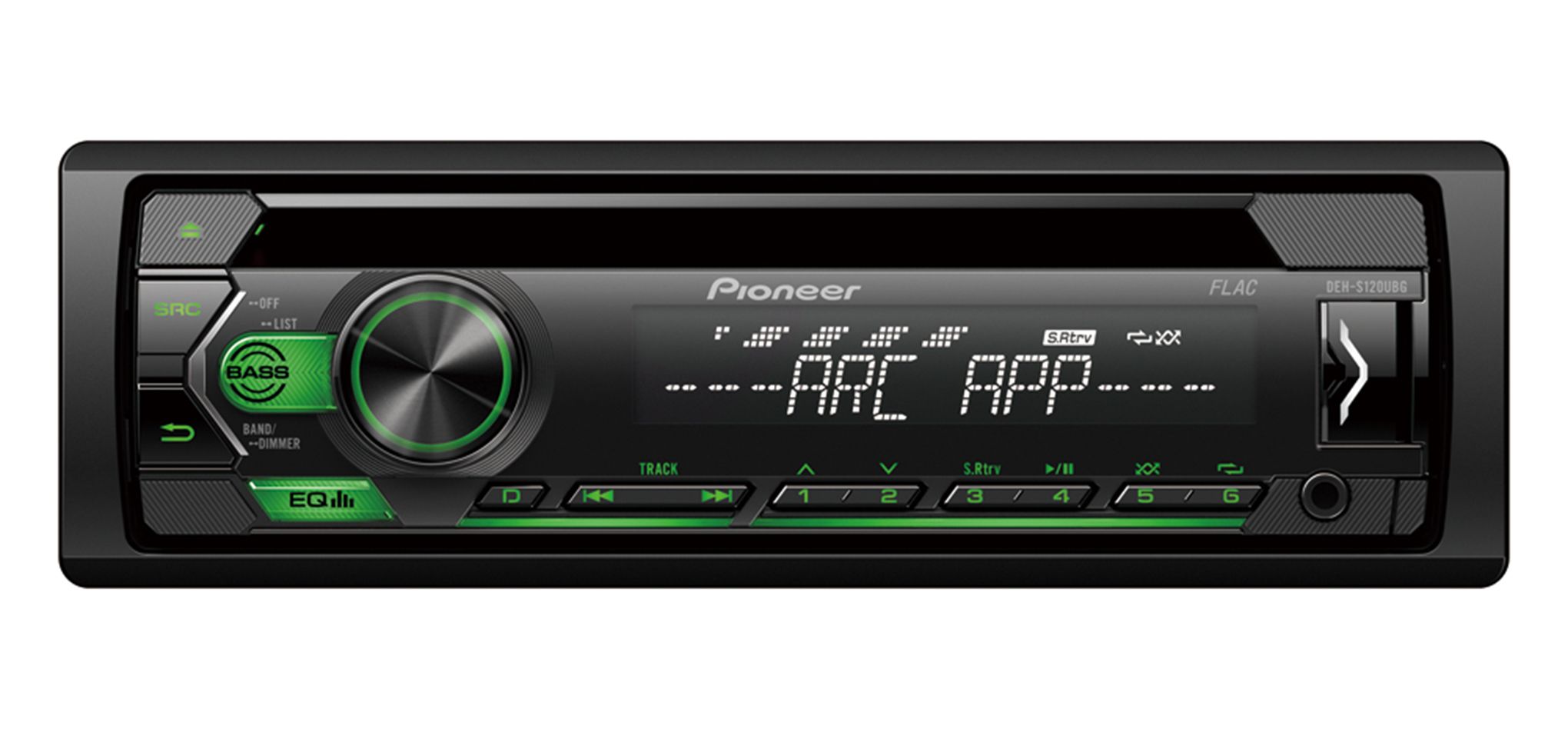

Pioneer DEH-S120UBG automobilinis CD imtuvas

Pioneer DEH-S120UBG automobilinis CD imtuvas skirtas muzikai automobilyje. Jis priima FM radijo stotis ir atkuria kompaktinius diskus. Muzikos taip pat galima klausytis iš USB įrenginio, AUX šaltinio arba suderinamo Android telefono.

Muzikos šaltinių pasirinkimas

FM radijas leidžia klausytis radijo stočių be papildomo muzikos įrenginio. CD grotuvas tinka turimai kompaktinių diskų kolekcijai. Palaikomi diskų formatai ir įrašymo tipai nėra apibrėžti.

USB jungtį rinkitės muzikai iš suderinamo USB įrenginio. AUX įėjimas skirtas šaltiniui, perduodančiam analoginį garso signalą tinkamu kabeliu. Tai praktiška, kai grotuvas neturi palaikomo USB ryšio.

Ryšį derinkite prie turimos sistemos ir dažniausiai naudojamo šaltinio. FM režimas nereikalauja prijungti atskiro muzikos įrenginio, o CD režimas skirtas fiziniam diskui. USB naudokite tada, kai muzika saugoma suderinamame USB įrenginyje. AUX rinkitės įrenginiui su analoginiu garso išėjimu. Jei sistemoje numatytas išorinis stiprintuvas, jam skirtą signalą galima perduoti per RCA linijinį išėjimą; stiprintuvo, kolonėlių ir maitinimo sujungimą planuokite kaip atskirą sistemos dalį.

Android telefono prijungimas

Muziką galima atkurti iš suderinamo Android telefono. Telefone turi veikti Android 5.0-7.1.2 versija. Jis taip pat turi palaikyti AOA 2.0 („Android Open Accessory 2.0“). Naujesnių Android versijų suderinamumas nėra nustatytas, todėl ši funkcija labiausiai tinka senesniems telefonams.

Stiprintuvas ir išorinė aparatūra

Įmontuoto MOSFET stiprintuvo galia nurodyta kaip 50 W × 4. Šis dydis nėra apibrėžtas kaip nuolatinė RMS galia. Todėl jo nereikėtų tiesiogiai lyginti su stiprintuvais, kurių galia pateikiama pagal RMS matavimo sąlygas.

Vienas RCA linijinis išėjimas (RCA pre-out) perduoda signalą suderinamai išorinei aparatūrai. Jį galima naudoti su tinkamu išoriniu stiprintuvu. Tai nėra patvirtinta tiesioginė jungtis pasyviajai kolonėlei ar pasyviajai žemųjų dažnių kolonėlei.

Pradinis nustatymas ir montavimo vieta

Pradinį klausymą pradėkite mažu garsumu. Šaltinio pasirinkimo valdikliu pirmiausia pasirinkite FM, CD, USB, AUX arba suderinamą telefoną. Tik tada paleiskite atkūrimą ir garsumą kelkite palaipsniui. Prieš perjungdami į AUX vėl sumažinkite garsumą. Tada nustatykite vidutinį prijungto šaltinio lygį ir galutinį garsumą reguliuokite imtuve. Jei signalas per tylus arba per garsus, šaltinio ir imtuvo lygius koreguokite nedideliais žingsniais. Taip lengviau suvienodinti skirtingų šaltinių garsumo lygius.

Prijungę išorinį stiprintuvą, jo nustatymus pirmiausia reguliuokite pagal to įrenginio gamintojo instrukciją. Imtuvo garsumą didinkite palaipsniui, o prieš keisdami jungtis sistemą nutildykite. RCA išėjimo nenaudokite kaip pasyviosios kolonėlės maitinimo jungties.

Imtuvas skirtas montuoti automobilio prietaisų skydelyje. Prieš montuodami patikrinkite angos, laidų ir galinės erdvės suderinamumą su automobiliu, nes tikslūs montavimo matmenys nepateikti. Palikite patogią prieigą kompaktiniams diskams įdėti ir naudojamoms jungtims pasiekti. Valdymo skydelis turėtų būti matomas ir pasiekiamas neatsitraukiant nuo įprastos vairavimo padėties. USB bei AUX kabelius nutieskite ir pritvirtinkite taip, kad jie nekliudytų pavarų svirčiai, rankiniam stabdžiui ar valdymo elementams.

Techninės specifikacijos

DUK

Ar galima prijungti naują Android telefoną?

Nurodytas suderinamumas tik su Android 5.0-7.1.2 ir AOA 2.0 palaikančiais telefonais. Dabartinių Android versijų palaikymas nėra nustatytas.

Kada rinktis USB, o kada AUX įėjimą?

USB rinkitės suderinamam USB įrenginiui. AUX tinka analoginį garso išėjimą turinčiam šaltiniui, prijungiamam tinkamu kabeliu.

Ar RCA išėjimas gali tiesiogiai valdyti pasyviąją kolonėlę?

Ne. RCA išėjimas perduoda linijinio lygio signalą. Pasyviajai kolonėlei arba pasyviajai žemųjų dažnių kolonėlei reikalingas tinkamas stiprintuvas.

Ar 50 W × 4 yra nuolatinė RMS galia?

Nei RMS žymėjimas, nei matavimo sąlygos nepateiktos. Šį skaičių vertinkite kaip nurodytą įmontuoto stiprintuvo galios dydį.

Ką reikėtų suplanuoti prieš montuojant?

Numatykite patogią prieigą diskams ir naudojamoms jungtims. Prijungtų įrenginių kabeliai neturi trukdyti automobilio valdymo elementams.
