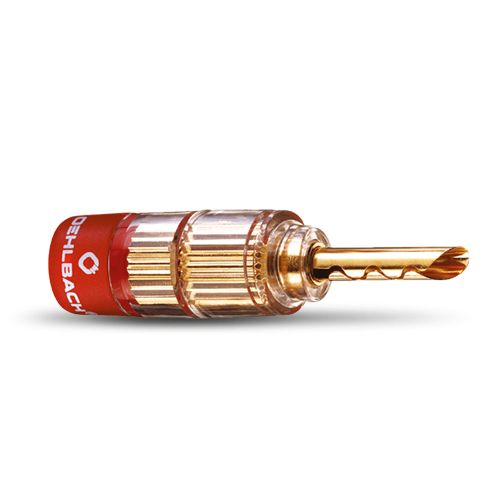

Oehlbach Solution Tube vamzdinė jungtis

Oehlbach Solution Tube jungtis yra visiškai izoliuota vamzdinė jungtis kolonėlių kabeliams užbaigti. Ji skirta kabeliui prijungti prie kolonėlių, AV imtuvų ir stiprintuvų. Užspaudžiamoji jungtis (crimp connection) priima iki 6,0 mm² skerspjūvio ploto laidininką. Jungtis yra metalinės konstrukcijos, o jos kontaktai padengti 24 karatų auksu. Pardavimo vienetą sudaro viena jungtis.

Kam skirta ši jungtis

Šis modelis skirtas kolonėlių kabeliui užbaigti, kai įrangos gnybtas priima vamzdinę jungtį. Ji gali būti naudojama tarp kabelio ir kolonėlės, stiprintuvo arba AV imtuvo. Tai nėra pats kabelis ar porinis komplektas.

Prieš perkant svarbiausia įvertinti kabelio laidininką ir naudojamų gnybtų tipą. Kabelio įvado ribą tikrinkite pagal laidininko skerspjūvio plotą, o ne pagal bendrą kabelio skersmenį su išorine izoliacija.

Konstrukcija ir kontaktai

Jungties pagrindą sudaro pilno metalo konstrukcija. Ji pritaikyta mechaniniam užspaudimui ant paruošto kolonėlių kabelio laidininko. Visiškai izoliuotas jungties tipas padeda tvarkingai atskirti kontaktinę dalį nuo aplinkinių laidų. Tai ypač aktualu, kai keli kabeliai jungiami arti vienas kito.

Kontaktai dengti 24 karatų auksu, o nurodyta jungties spalva yra auksinė. Aukso danga yra kontaktinio paviršiaus apdaila. Ji nekeičia reikalavimo tinkamai paruošti laidininką ir tiksliai atlikti užspaudimą.

Užspaudžiamosios jungties paskirtis

Ši jungtis montuojama užspaudžiant, todėl kabelio laidininkas fiksuojamas jungties įvade. Montavimui reikia laidininko ir jungties dydžiui tinkamo užspaudimo įrankio. Prisukamas arba lituojamas tvirtinimo būdas šiam modeliui nenurodytas.

Užspaudimas naudingas ruošiant aiškiai sužymėtus, konkretaus ilgio kolonėlių kabelius. Jungtis palengvina pakartotinį kabelio prijungimą prie suderinamų įrangos gnybtų. Pats kontaktas priklauso nuo tikslaus laidininko paruošimo ir tinkamo užspaudimo.

Kaip pasirinkti pagal kabelį

Pirkimo patarimas: metalinio laidininko skerspjūvio plotas turi būti ne didesnis kaip 6,0 mm². Ši riba netaikoma bendram kabelio skersmeniui su išorine izoliacija.

Pardavimo vienetas yra viena jungtis, todėl prieš užsakydami suskaičiuokite kiekvieno kanalo teigiamus ir neigiamus polius bei kabelio galus, kuriuose montuosite jungtis. Jei jungtys montuojamos abiejuose kabelio galuose, kiekį skaičiuokite kiekvienam kanalui atskirai. Reikalingas kiekis priklauso nuo kolonėlių ir stiprintuvo arba AV imtuvo prijungimo schemos.

Montavimo eiga

Prieš montuodami nuspręskite, kuris kabelio laidininkas bus teigiamas, o kuris neigiamas. Tą patį žymėjimą išlaikykite abiejuose kabelio galuose. Taip lengviau išvengti sukeisto poliškumo jungiant kolonėles prie elektronikos.

Pašalinkite tik tiek kabelio izoliacijos, kiek reikia laidininkui įstatyti į jungties įvadą. Laidininko gijos turi patekti į metalinę jungties dalį. Užspaudimo vietą formuokite laidininko skerspjūviui tinkamu įrankiu.

Prieš užspausdami surinkite visas laidininko gijas ir įveskite jas į metalinę jungties dalį. Kabelį prie įrangos junkite tik baigę abiejų polių paruošimą.

Pritaikymas garso sistemoje

Vamzdinė jungtis gali būti naudojama stereo sistemoje tarp stiprintuvo ir kolonėlių. Namų kino sistemoje ji tinka analogiškai prijungti kolonėlių kabelius prie AV imtuvo. Abiem atvejais įrangos gnybtai turi priimti tokio tipo jungtį.

Daugiakanalėje sistemoje iš anksto suplanuokite, kuriuose kabelio galuose montuosite jungtis. Kiekvieno kanalo teigiamą ir neigiamą laidininką ruoškite pagal tą patį poliškumo žymėjimą.

Techninės specifikacijos

Komplektacija

Komplektacija atitinka specifikacijoje nurodytą pardavimo vienetą. Užspaudimo įrankį ir jungčių išdėstymą pasirinkite pagal savo kabelius bei įrangos prijungimo schemą.

DUK

Ar tai kolonėlių kabelis?

Ne. Oehlbach Solution Tube yra kolonėlių kabeliui užbaigti skirta vamzdinė jungtis. Ją reikia sumontuoti ant atskirai pasirenkamo kabelio laidininko.

Kaip patikrinti kabelio suderinamumą?

Patikrinkite, ar metalinio laidininko skerspjūvio plotas atitinka specifikacijoje nurodytą ribą. Vertinkite ne bendrą kabelio skersmenį su izoliacija, o patį metalinį laidininką.

Ar jungtį galima prisukti prie kabelio?

Šiam modeliui numatytas užspaudžiamasis montavimas. Kabelio laidininkas įstatomas į įvadą ir užspaudžiamas tinkamu įrankiu.

Ar ji tinka AV imtuvui?

Ji skirta kolonėlių kabeliams jungti prie AV imtuvų. Konkretus imtuvo gnybtas turi priimti vamzdinės formos jungtį.

Ar galima ją naudoti su stereo stiprintuvu?

Taip, kai stiprintuvo kolonėlių gnybtai pritaikyti tokiai jungčiai. Kiekvienam teigiamam ir neigiamam laidininkui naudokite atskirą vienetą.

Ar jungtis tinka daugiakanalei namų kino sistemai?

Taip, ji gali užbaigti atskirų kanalų kolonėlių kabelius. Reikalingą kiekį skaičiuokite pagal kolonėlių skaičių ir jungiamus kabelių galus.

Ką patikrinti po užspaudimo?

Jungtis neturi slankioti ant kabelio, o už jos ribų neturi likti palaidų gijų, galinčių sukelti trumpąjį jungimą.
