Oehlbach Hyper Profi Opto optinis skaitmeninis garso kabelis

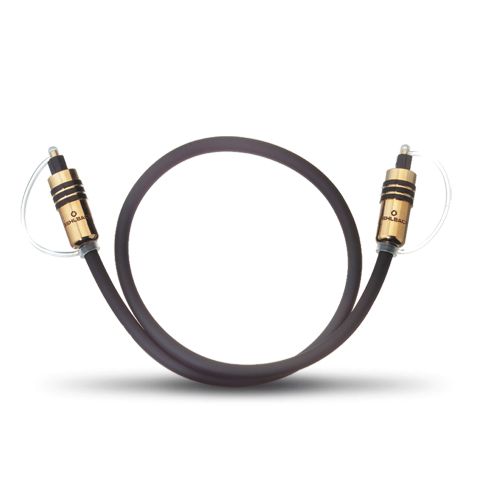

Oehlbach Hyper Profi Opto – iš anksto sumontuotas optinis skaitmeninis garso kabelis (optical digital audio cable). Jis skirtas garsui perduoti tarp dviejų įrenginių su standartinėmis TOSLINK jungtimis. Kabelio galuose įrengti du tiesūs vientiso metalo kištukai. Galima rinktis šešis juodos spalvos ilgius nuo 0,50 iki 10,00 metro.

Kam skirtas šis kabelis

Šiuo kabeliu sujungiama vieno įrenginio optinė skaitmeninė garso išvestis ir kito įrenginio optinė įvestis. Jis tinka stereo arba namų kino sistemai, kai abu komponentai turi TOSLINK jungtis.

Praktiškas jungimo pavyzdys – televizoriaus optinė išvestis ir AV imtuvo arba garso juostos optinė įvestis. Stereo sistemoje taip galima prijungti skaitmeninį grotuvą prie stiprintuvo arba skaitmeninio-analoginio keitiklio. Konkretūs įrenginiai turi turėti atitinkamą išvestį ir įvestį.

Tai nėra signalo keitiklis ar jungčių adapteris. Kabelis nekeičia TOSLINK į HDMI, USB, bendraašę ar analoginę RCA jungtį. Jis skirtas tiesioginiam optiniam ryšiui tarp dviejų suderinamų lizdų.

Konstrukcija ir naudojimas

Garso duomenis perduoda šviesolaidinis laidininkas (fiber-optic conductor). Kabelio geometrija yra apvali, o išorinis apvalkalas pagamintas iš plastiko. Lanksti konstrukcija palengvina kabelio tiesimą už aparatūros lentynos ar televizoriaus spintelės.

Abiejuose galuose naudojami tiesūs vientiso metalo TOSLINK kištukai. Tiesiai iš lizdo išeinančiam kabeliui reikia pakankamai vietos už įrenginio. Tai svarbu, kai aparatūra pastatyta arti sienos arba uždaroje spintelėje.

Kištukų kontaktai padengti 24 karatų auksu. Tai yra jungčių konstrukcijos detalė. Pats skaitmeninis garso signalas perduodamas šviesolaidžiu, todėl kabelio negalima vertinti kaip elektrinio garso laido.

Prijungimas

Vienas kištukas jungiamas prie šaltinio lizdo, pažymėto kaip optinė skaitmeninė garso išvestis. Kitas kištukas jungiamas prie stiprintuvo, keitiklio, imtuvo arba kito garso įrenginio optinės įvesties.

TOSLINK kištukas yra profiliuotas, todėl jį galima įstatyti tik viena kryptimi. Jo nereikia spausti jėga ar sukti lizde. Prieš jungiant verta nuimti apsauginius dangtelius, jeigu jie uždėti ant įrenginio lizdo arba kabelio galų.

Po prijungimo šaltinio įrenginyje gali reikėti pasirinkti optinę garso išvestį. Priimančiame įrenginyje pasirenkama įvestis, prie kurios prijungtas kabelis. Šie nustatymai priklauso nuo naudojamos aparatūros, o ne nuo paties kabelio.

Duomenų perdavimo sparta

Deklaruojama didžiausia kabelio duomenų perdavimo sparta siekia 75 Mb/s. TOSLINK daugiakanalio garso perdavimo standarto palyginamoji sparta nurodoma kaip 12,8 Mb/s. Šie dydžiai apibūdina perdavimo pajėgumą, bet ne konkretaus garso formato palaikymą.

Atkuriamą formatą ir kanalų skaičių lemia prijungti įrenginiai bei jų pasirinkti nustatymai. Kabelis negali pridėti formato, kurio nesiunčia šaltinis arba nepriima garso įrenginys.

Ilgio ir kabelio maršruto pasirinkimas

Galimi 0,50, 1,00, 2,00, 3,00, 5,00 ir 10,00 m variantai. Trumpesnis kabelis tinka greta pastatytiems komponentams. Ilgesnis variantas leidžia pasiekti televizorių, projektoriaus zoną ar toliau įrengtą aparatūros spintelę.

Renkantis ilgį verta išmatuoti tikrą kabelio kelią, o ne tiesią liniją tarp lizdų. Reikia įvertinti baldų kraštus, aparatūros gylį ir laisvą vietą kištukams. Nedidelė ilgio atsarga palengvina įrenginių ištraukimą iš lentynos.

Šviesolaidžio nereikėtų stipriai užlaužti, suspausti baldu ar tempti už kištuko. Posūkius formuokite laisvai ir venkite staigių kampų. Taip kabelį bus lengviau tvarkingai nutiesti ir vėliau perjungti.

Visi nurodyti variantai yra juodos spalvos. Modelių ir prekių numerių atitiktis: Hyper Profi Opto 50 – 0,50 m, Nr. 6080; Hyper Profi Opto 100 – 1,00 m, Nr. 6081; Hyper Profi Opto 200 – 2,00 m, Nr. 6082; Hyper Profi Opto 300 – 3,00 m, Nr. 6083; Hyper Profi Opto 500 – 5,00 m, Nr. 6085; Hyper Profi Opto 1000 – 10,00 m, Nr. 6087.

Suderinamumas ir signalo kelias

Galimi garso formatai priklauso nuo abiejų prijungtų komponentų. Skaitmeninio signalo apdorojimas paliekamas priimančiam įrenginiui, o vienas kabelis sudaro vieną tiesioginę jungtį tarp vienos išvesties ir vienos įvesties.

Keliems atskiriems optiniams ryšiams reikalingas atskiras kabelis kiekvienai jungčiai. Šis modelis nėra optinio signalo dalytuvas. Jo paskirtis – sujungti du TOSLINK lizdus viename signalo kelyje.

Techninės specifikacijos

DUK

Su kokiais įrenginiais galima naudoti šį kabelį?

Abiejuose įrenginiuose turi būti standartinės optinės TOSLINK jungtys. Viename gale reikalinga garso išvestis, kitame – optinė įvestis.

Ar jis tinka stereo stiprintuvui?

Taip, jeigu stiprintuvas turi optinę skaitmeninę įvestį. Signalo šaltiniui taip pat reikalinga TOSLINK išvestis.

Kaip jį naudoti namų kino sistemoje?

Prijungę kabelį televizoriuje pasirinkite optinę garso išvestį, o AV imtuve arba garso juostoje – atitinkamą optinę įvestį.

Kokį ilgį pasirinkti?

Išmatuokite visą kelią aplink baldus ir palikite nedidelę atsargą. Nesirinkite įtempto maršruto arba tokio, kuriame šviesolaidis būtų užlaužtas.

Ar tiesiems kištukams reikia papildomos vietos?

Taip. Kabelis iš lizdo išeina tiesiai, todėl už įrenginio turi likti vietos kištukui ir laisvam kabelio posūkiui.

Ar 75 Mb/s sparta nurodo palaikomus garso formatus?

Ne. Tai deklaruojama didžiausia duomenų perdavimo sparta. Formatus ir kanalų skaičių lemia šaltinio bei priimančio įrenginio galimybės.

Ar vienu kabeliu galima prijungti kelis įrenginius?

Ne. Vienas kabelis jungia vieną optinę išvestį su viena optine įvestimi. Kiekvienam papildomam ryšiui reikalingas atskiras kabelis.
