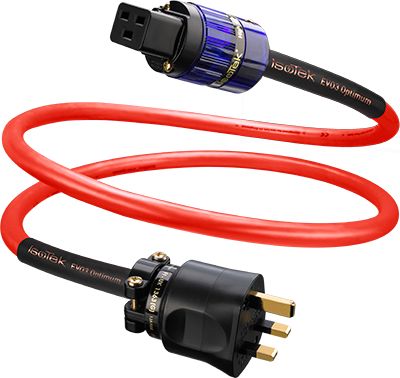

IsoTek EVO3 Optimum maitinimo kabelis

IsoTek EVO3 Optimum maitinimo kabelis (power cable) yra 2,0 m ilgio kabelis garso ir vaizdo aparatūrai. Jis siūlomas su C7, C15 arba C19 įrenginio jungties variantu.

Kabelis gali būti naudojamas su CD ir „Blu-ray“ grotuvais, priešstiprintuviais, derintuvais bei galios stiprintuvais. Jis taip pat skirtas muzikos serveriams, televizoriams ir garso juostoms.

Laidininkai ir vidinė konstrukcija

Kabelio pagrindą sudaro trys 3,0 mm² laidininkai. Laidininkai pagaminti iš sidabruoto Ohno nenutrūkstamo liejimo (OCC) vario.

Kiekvieną laidininką sudaro kvadratinės gijos. Parduotuvės specifikacijoje jų skaičius ir atskiri matmenys nenurodyti.

Fluorinto etileno propileno dielektrikas, sutrumpintai FEP, atskiria laidininkus. Viduje taip pat naudojamas medvilninis užpildas, PVC barjeras ir „Mylar“ sluoksnis. Šie elementai sudaro atskirus kabelio vidaus sluoksnius aplink laidininkus.

Išorinis apvalkalas pagamintas iš didelio lankstumo PVC. Jis leidžia kabelį patogiau nukreipti už aparatūros ar baldų. Vis dėlto 12,5 mm skersmens kabeliui reikia daugiau vietos nei plonam buitiniam laidui.

Kaip pasirinkti jungtį

C7, C15 ir C19 nėra trys viename kabelyje esančios jungtys. Tai atskiri šio modelio variantai. Reikalingą versiją pasirinkite pagal įrenginio maitinimo lizdo formą ir šalia jo pateiktą žymėjimą.

C7 versija tinka tik C7 jungtį priimančiam įrenginiui. Ta pati taisyklė taikoma C15 ir C19 variantams. Vien panaši lizdo forma nėra pakankamas pagrindas pasirinkimui, nes šios jungtys tarpusavyje nepakeičiamos.

Jungčių kontaktai padengti 24 karatų auksu. Kabelio variantas apibrėžia įrenginio pusės jungtį, todėl jis turi būti pasirinktas dar prieš montuojant sistemą. Papildomas adapteris šiam pasirinkimui neturėtų būti numatomas.

Ilgis ir kabelio tiesimas

Standartinis kabelio ilgis yra 2,0 m. Prieš pasirinkdami išmatuokite kelią nuo maitinimo taško iki įrenginio lizdo. Į skaičiavimą įtraukite vietą kištukui, posūkiams ir aparatūros ištraukimui iš lentynos.

12,5 mm išorinis skersmuo svarbus planuojant kabelių kanalus ir angas balduose. Kabelio negalima vertinti kaip labai plono laido ankštoms angoms. Lankstus PVC apvalkalas palengvina tiesimą, tačiau kabelio nereikėtų lenkti ties pačia jungtimi.

Už aparatūros palikite laisvą atkarpą, kad kabelis netemptų įrenginio lizdo. Tai ypač aktualu lengviems grotuvams ir muzikos serveriams. Kabelį nutieskite taip, kad jo nespaustų baldo galinė sienelė.

Pritaikymas garso ir vaizdo sistemose

Stereo sistemoje kabelį galima parinkti CD grotuvui, priešstiprintuviui arba galios stiprintuvui. Kelių komponentų sistemai galima parinkti po atskirą šio modelio kabelį ir suplanuoti jų tiesimą už aparatūros.

Namų kino sistemoje šis modelis gali būti naudojamas su „Blu-ray“ grotuvu, televizoriumi arba garso juosta. Kabelis nėra signalinis HDMI ar garso kabelis ir neperduoda vaizdo bei garso duomenų.

Nurodyta kabelio vardinė srovė yra 16 A. Šios vertės negalima automatiškai laikyti kiekvienos C7, C15 ir C19 jungties vardine srove. Galutinę naudojimo ribą lemia pasirinkta jungtis ir prijungto įrenginio reikalavimai.

Techninės specifikacijos

DUK

Ką reiškia 3 × 3,0 mm²?

Tai parduotuvės nurodyta trijų laidininkų konfigūracija, kurioje kiekvieno laidininko skerspjūvis yra 3,0 mm².

Kaip nustatyti reikalingą jungties variantą?

Apžiūrėkite įrenginio maitinimo lizdą ir šalia jo esantį žymėjimą. Pasirinktos jungties forma bei tipas turi tiksliai sutapti.

Ar kabelis tinka stereo stiprintuvui?

Jį galima naudoti su priešstiprintuviais ir galios stiprintuvais. Prieš naudojimą patikrinkite konkretaus stiprintuvo elektros reikalavimus.

Kaip jį pritaikyti namų kino sistemai?

Kabelį galima parinkti televizoriui, „Blu-ray“ grotuvui arba garso juostai. Jis skirtas maitinimui, o ne vaizdo ar garso signalui perduoti.

Ar galima užsakyti nestandartinio ilgio kabelį?

Parduotuvės tekste nurodyta, kad galimi individualūs kabelio ilgiai. Konkretų ilgį ir jo prieinamumą reikia patikslinti prieš užsakant.

Kiek vietos palikti už aparatūros?

Palikite vietos 12,5 mm skersmens kabeliui ir jo posūkiui. Jungtis neturi būti spaudžiama prie baldo ar tempiama į šoną.

Ar nurodyta kabelio srovė galioja visoms jungtims?

Jos nereikėtų laikyti universalia kiekvienos jungties riba. Naudojimą turi atitikti pasirinktos jungties ir maitinamo įrenginio reikalavimai.
