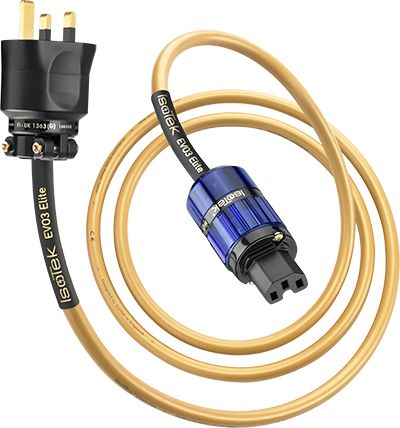

IsoTek EVO3 Elite maitinimo kabelis

IsoTek EVO3 Elite kabelis yra 2,0 m ilgio maitinimo kabelis, skirtas garso ir vaizdo aparatūrai. Jis siūlomas su C7, C15 arba C19 įrangos pusės jungtimi. Septyni sidabruoto, 99,9999 % grynumo bedeguonio vario laidininkai derinami su FEP dielektriku.

Kabelis skirtas vienam garso arba vaizdo sistemos komponentui prijungti prie elektros tinklo. Jis nėra tinklo filtras, ilgintuvas ar kelių lizdų skirstytuvas. Prieš užsakant svarbiausia pasirinkti įrenginio lizdą atitinkančią jungties versiją.

Paskirtis garso ir vaizdo sistemoje

Kabelis skirtas CD ir „Blu-ray“ grotuvams, derintuvams, muzikos serveriams bei priešstiprintuvams. Jis taip pat numatytas galios stiprintuvams, televizoriams ir garso juostoms.

Stereo sistemoje juo galima prijungti šaltinį, priešstiprintuvį arba galios stiprintuvą. Namų kino sistemoje jis gali būti naudojamas su vaizdo grotuvu, televizoriumi ar garso juosta. Kiekvienam atskirai maitinamam komponentui reikalingas atskiras kabelis.

Laidininkai ir sluoksninė konstrukcija

7 × 1,25 mm² žymėjimas reiškia septynis nurodyto skerspjūvio laidininkus. Tai nėra bendras išorinis kabelio skersmuo. Laidininkai pagaminti iš 99,9999 % grynumo bedeguonio vario ir padengti sidabru.

Sidabras sudaro laidininko paviršiaus sluoksnį, o pagrindinė medžiaga lieka varis. Aplink laidininkus naudojamas fluorinto etileno propileno (FEP) dielektrikas. Medvilnės užpildas užima tarpus tarp vidinių kabelio dalių.

Konstrukcijoje taip pat yra PVC barjeras ir „Mylar“ sluoksnis. Juos gaubia lankstus PVC išorinis apvalkalas. Taigi tai nėra vien laidininkai storame vientisame plastikiniame apvalkale.

Jungtys padengtos 24 karatų auksu ir apibūdinamos kaip audiofilinės klasės. Aukso danga naudojama kontaktiniuose paviršiuose, nes ši medžiaga atspari oksidacijai.

C7, C15 ir C19 jungties pasirinkimas

C7 yra dviejų kontaktų, aštuoneto formos įrangos jungtis. Ją rinkitės tik tada, kai toks lizdas įrengtas jūsų komponente. C7 negalima laikyti mažesne C15 ar C19 versija, nes jungčių forma ir kontaktų išdėstymas skiriasi.

C15 turi tris kontaktus ir jai būdingą lizdo profilį. C19 taip pat yra trijų kontaktų jungtis, tačiau jos korpusas didesnis ir kitokios formos. Šios versijos nėra tarpusavyje pakeičiamos vien dėl panašios paskirties.

Įrenginio kategorija ne visada parodo reikalingą variantą. Du skirtingi galios stiprintuvai ar muzikos serveriai gali turėti nevienodus maitinimo lizdus. Sprendimą priimkite pagal lizdo formą ir šalia jo esantį žymėjimą.

Ilgis ir kabelio vedimas

Standartinis ilgis yra 2,0 m. Jo pakanka tada, kai kabelis gali laisvai pasiekti maitinimo tašką, neįsitempdamas už įrenginio. Maršrutą verta matuoti aplink baldus ir lentynas, o ne tiesia linija ore.

11 mm išorinis skersmuo svarbus vedant kabelį pro baldų angas arba ankštą aparatūros stovą. Lankstus PVC apvalkalas palengvina kabelio nukreipimą. Vis dėlto už jungties palikite laisvą lanką ir nespauskite kabelio stačiu kampu.

Jeigu standartinio ilgio neužtenka arba lieka per didelė kilpa, galima rinktis individualų kabelio ilgį. Tinkamai parinktas ilgis sumažina būtinybę perteklinę kabelio dalį laikyti susuktą už aparatūros.

Vardinė srovė ir praktinis pasirinkimas

Kabelio vardinė srovė nurodyta kaip 16 A. Ši vertė nėra atskirai išskaidyta pagal C7, C15 ir C19 versijas.

Renkantis taip pat įvertinamas ilgis ir vedimo vieta. Tai padeda išvengti situacijos, kai kabelis įsitempia arba už aparatūros lieka per didelė kilpa.

Techninės specifikacijos

DUK

Kurią jungties versiją rinktis?

Rinkitės pagal įrenginio maitinimo lizdo formą ir žymėjimą. C7, C15 ir C19 yra skirtingos jungtys, todėl viena kitos tiesiogiai nepakeičia.

Ar kabelis tinka ir stereo, ir namų kino sistemai?

Taip, jeigu sistemos komponentas turi atitinkamą C7, C15 arba C19 lizdą. Kabelis numatytas garso šaltiniams, stiprintuvams ir išvardytiems vaizdo įrenginiams.

Kaip įvertinti, ar pakaks 2,0 m ilgio?

Išmatuokite tikrą vedimo kelią nuo įrenginio iki maitinimo taško. Įtraukite baldų kraštus, lentynas ir laisvą lanką už jungties.

Ar galima užsakyti kitokio ilgio kabelį?

Taip, šiam modeliui numatyti individualūs ilgiai. Tai naudinga, kai standartinis kabelis būtų įtemptas arba už aparatūros liktų didelė kilpa.

Kodėl svarbus 11 mm skersmuo?

Šį matmenį reikia įvertinti vedant kabelį pro siauras baldų angas. Taip pat būtina palikti pakankamai vietos švelniam kabelio lankui.

Ką reiškia 7 × 1,25 mm² žymėjimas?

Tai septyni laidininkai, kurių kiekvieno nurodytas skerspjūvis yra 1,25 mm². Šio skaičiaus nereikia painioti su 11 mm išoriniu skersmeniu.
