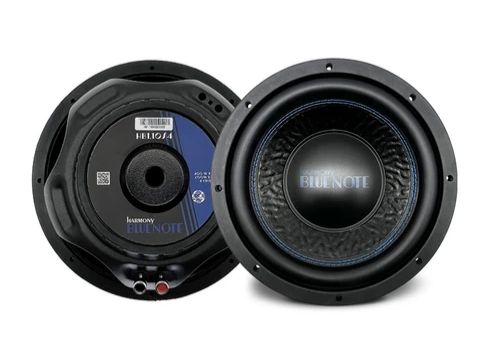

Harmony HB1.10S4 žemųjų dažnių garsiakalbis

Harmony HB1.10S4 žemųjų dažnių garsiakalbis yra 10 colių automobilinis garsiakalbis, skirtas montuoti į atskirą dėžę. Jo vardinis skersmuo siekia 250 mm, o RMS galia – 200 W.

Viena 4 omų balso ritė sudaro aiškią 4 omų apkrovą, kai jungiamas vienas garsiakalbis. Galima rinktis uždaro tipo arba fazoinvertorinę dėžę. Uždaram montavimui rekomenduojamas maždaug 28 litrų tūris.

Paskirtis ir konstrukcija

Tai atskiras automobilinis žemųjų dažnių garsiakalbis (subwoofer driver), o ne paruošta kolonėlė su integruotu stiprintuvu. Montavimui reikės tinkamos dėžės, galios stiprintuvo kanalo ir garsiakalbio kabelio.

Membrana pagaminta iš apdoroto arba presuoto popieriaus. Garsiakalbio motorinėje sistemoje naudojamas Y25 ferito magnetas. Šios dalys sudaro elektromechaninę konstrukciją, kuri stiprintuvo signalą paverčia membranos judėjimu.

250 mm dydis nurodo vardinį garsiakalbio skersmenį. Jis nėra montavimo išpjovos ar bendro krepšio skersmens matmuo. Planuojant individualią dėžę, šiuos matmenis reikia nustatyti pagal patį garsiakalbį.

Mūsų Kauno parduotuvėje galima aptarti stiprintuvo apkrovą ir tinkamiausią dėžės tipą. Konsultacijai naudinga turėti esamo stiprintuvo galios bei leistinos varžos duomenis.

Uždara ar fazoinvertorinė dėžė

Uždaro tipo dėžei rekomenduojamas maždaug 28 litrų tūris. Tai dėžės projektavimo orientyras, o ne išorinių jos matmenų nurodymas. Galutiniai matmenys priklausys nuo pasirinktos formos ir naudojamos plokštės storio.

Uždara konstrukcija nereikalauja derinti fazoinvertoriaus angos. Sandari dėžė turi būti tvirta, nes nesandarūs sujungimai keičia numatytą jos veikimą. Garsiakalbio tvirtinimo vieta taip pat turi būti sandari.

Šį modelį galima montuoti ir fazoinvertorinėje dėžėje (bass-reflex enclosure). Jos tūris, angos plotas ir derinimo dažnis nepateikti. Todėl uždarai dėžei skirto 28 litrų orientyro negalima automatiškai perkelti fazoinvertorinei konstrukcijai.

Fazoinvertorinę dėžę reikia projektuoti kaip vientisą sistemą. Atsitiktinai parinkta anga negarantuoja tinkamo suderinimo su garsiakalbiu. Šis pasirinkimas labiau tinka pirkėjui, galinčiam tiksliai apskaičiuoti dėžę.

Prijungimas prie stiprintuvo

Viena 4 omų balso ritė nepalieka kelių vieno garsiakalbio ričių jungimo variantų. Vienas garsiakalbis stiprintuvui sudaro vardinę 4 omų apkrovą. Stiprintuvo kanalas turi būti pritaikytas tokiai varžai.

Stiprintuvą pirmiausia reikia rinktis pagal 200 W RMS galią. Nurodyta 400 W maksimali galia nėra nuolatinės galios vertė. Jos nereikėtų naudoti kaip 400 W RMS stiprintuvo pasirinkimo pagrindo.

Šis pasyvus garsiakalbis neturi RCA įėjimo, integruoto filtro ar garso lygio valdiklio. Jis jungiamas prie stiprintuvo garsiakalbio išėjimo, laikantis teigiamo ir neigiamo polių žymėjimo.

Filtravimą, stiprinimo lygį ir fazę reikia valdyti stiprintuvu arba garso procesoriumi. Pradžiai žemųjų dažnių filtrą galima nustatyti maždaug ties 70-90 Hz. Vėliau ribą verta koreguoti pagal priekinių garsiakalbių darbą.

Stiprinimo lygį pradėkite reguliuoti nuo mažos padėties. Didinkite jį iki suderinto žemųjų dažnių lygio, vengdami girdimo iškraipymo. Dažnių filtro rankenėlė nėra garsumo reguliatorius.

Montavimo vieta ir suderinimas automobilyje

Dėžės padėtis bagažinėje keičia žemųjų dažnių pasiskirstymą salone. Išbandykite kelias garsiakalbio kryptis ir rezultatą vertinkite vairuotojo vietoje. Vien matavimas šalia dėžės neparodo salone girdimo balanso.

Garsiakalbio membranai reikia laisvos vietos judėti. Fazoinvertorinėje konstrukcijoje laisvas tarpas būtinas ir prie angos. Jos negalima prispausti prie apdailos ar uždengti daiktais.

Jeigu stiprintuvas arba procesorius turi fazės reguliavimą, palyginkite jo padėtis klausymo vietoje. Palikite nustatymą, kuris geriau sujungia žemuosius dažnius su priekiniais garsiakalbiais.

43 Hz-1,5 kHz atkuriamų dažnių diapazonas neapibrėžia privalomo filtro nustatymo. Viršutinę ribą sistemoje nustato pasirinktas filtras. Jį reikia derinti pagal kitų automobilio garsiakalbių atkuriamą diapazoną.

Techninės specifikacijos

DUK

Ar šiam garsiakalbiui būtinas atskiras stiprintuvas?

Taip. Tai pasyvus automobilinis garsiakalbis be integruoto stiprintuvo. Jam reikia atskiro galios kanalo ir tinkamai nustatyto žemųjų dažnių filtro.

Pagal kurią galią rinktis stiprintuvą?

Stiprintuvo derinimui naudokite 200 W RMS vertę ir 4 omų apkrovą. 400 W yra maksimali, o ne nuolatinė galia.

Ar 28 litrų tūris tinka fazoinvertorinei dėžei?

Ne, ši rekomendacija skirta uždarai dėžei. Fazoinvertorinei konstrukcijai reikia atskirai apskaičiuoti tūrį, angos matmenis ir derinimo dažnį.

Kaip prijungti vieną garsiakalbį?

Vieną 4 omų ritę junkite prie 4 omų apkrovai tinkamo stiprintuvo kanalo. Išlaikykite vienodą poliškumą visoje garso sistemoje.

Ar galima naudoti du tokius garsiakalbius?

Taip, jeigu stiprintuvas palaiko galutinę apkrovą. Lygiagrečiai sujungti du garsiakalbiai sudarys 2 omus, o nuosekliai – 8 omus.

Ar jį galima tiesiogiai prijungti prie namų kino stiprintuvo?

Ne prie žemųjų dažnių linijinio išėjimo. Šis automobilinis garsiakalbis nėra aktyvioji namų kino kolonėlė ir reikalauja atskiro galios stiprintuvo.

Kaip pasirinkti žemųjų dažnių filtro ribą?

Pradėkite maždaug nuo 70-90 Hz ir klausykite vairuotojo vietoje. Koreguokite ribą, kol neliks tarpo arba perteklinio persidengimo su priekiniais garsiakalbiais.
