Harmony HB1.6K2 garsiakalbių komplektas

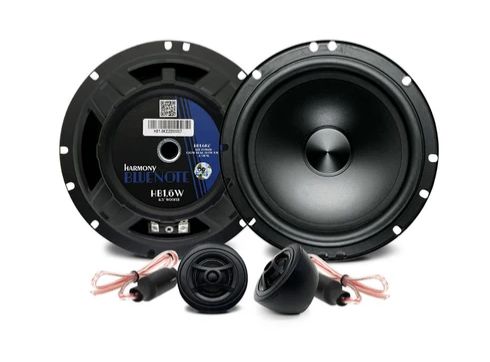

Harmony HB1.6K2 garsiakalbių komplektas yra dviejų juostų komponentinė sistema, skirta automobilio garso aparatūrai. Žemųjų ir aukštųjų dažnių garsiakalbiai montuojami atskirai. Todėl jų vietas galima parinkti pagal automobilio salono išdėstymą. Komplektas turi 4 omų varžą, o nurodyta galia siekia 65 W.

Konstrukcija ir dažnių juostos

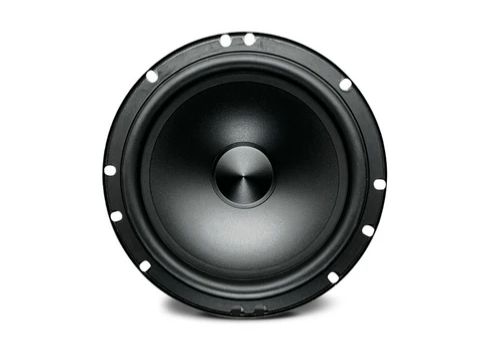

Komponentinių garsiakalbių komplektas naudoja du skirtingoms dažnių juostoms skirtus garsiakalbius. Žemųjų dažnių garsiakalbis turi presuoto popieriaus kūgį ir guminę pakabą. Pakaba leidžia kūgiui judėti ir padeda išlaikyti jį centruotą.

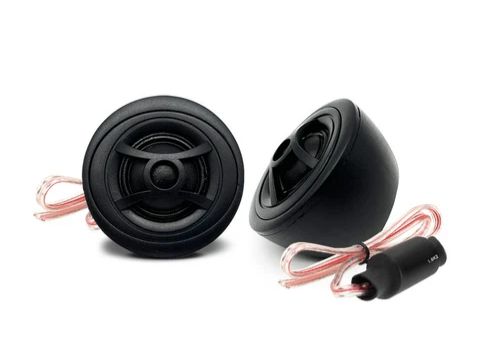

Aukštųjų dažnių garsiakalbis turi šilkinį kupolą. Atskira konstrukcija leidžia jo montavimo vietą pasirinkti nepriklausomai nuo žemųjų dažnių garsiakalbio. Tai svarbu, kai gamyklinės automobilio montavimo vietos yra skirtingame aukštyje.

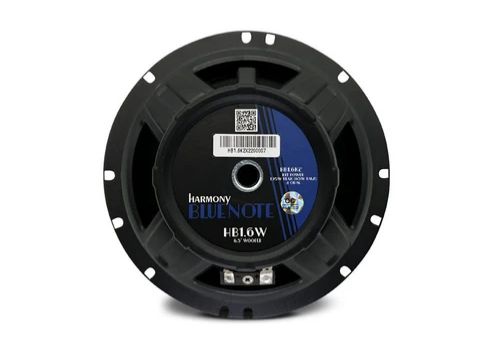

Žemųjų dažnių garsiakalbyje naudojama 25 mm balso ritė ir 10 oz feritinis magnetas. Aukštųjų dažnių garsiakalbis turi 20 mm balso ritę ir neodimio magnetą.

Montavimo vietos pasirinkimas

Atskiri garsiakalbiai suteikia daugiau laisvės formuojant priekinę garso sceną. Kairįjį ir dešinįjį aukštųjų dažnių garsiakalbius verta montuoti panašiame aukštyje. Jų kryptį geriausia palyginti iš įprastos klausymosi vietos.

Prieš galutinį tvirtinimą naudinga išbandyti kelias aukštųjų dažnių garsiakalbių kryptis. Per tiesus nukreipimas gali pakeisti girdimų aukštųjų dažnių kiekį. Per didelis atstumas nuo žemųjų dažnių garsiakalbio gali apsunkinti vientisos garso scenos suderinimą.

Montavimo angą ir gylį reikia išmatuoti pagal konkrečią automobilio vietą. 25 mm ir 20 mm reikšmės apibūdina balso rites, o ne išorinius korpusų matmenis. Tvirtinama dalis neturi liestis su apdaila ar judančiais durų mechanizmais.

Prijungimas ir dažnių padalijimas

4 omų varža reiškia, kad naudojamas stiprintuvas turi būti pritaikytas tokiai garsiakalbių apkrovai. Tai taikoma kiekvienam kanalui pagal pasirinktą jungimo schemą. Prijungiant taip pat svarbu išlaikyti vienodą abiejų kanalų poliškumą.

Atskiriems žemųjų ir aukštųjų dažnių garsiakalbiams signalas turi būti tinkamai padalytas. Tam gali būti naudojamas tinkamas pasyvus filtras arba aktyvus dažnių valdymas. Pasirinktas sprendimas turi nukreipti kiekvienam garsiakalbiui skirtą dažnių juostą. Pasyvių dažnių filtrų komplektacija nepateikta, todėl prieš perkant būtina patikrinti, ar jie įeina į komplektą.

Aukštųjų dažnių garsiakalbiui neturėtų būti siunčiamas nefiltruotas viso diapazono signalas. Aktyvioje sistemoje ribos nustatomos stiprintuve arba garso procesoriuje. Pasyvioje sistemoje vadovaujamasi naudojamo filtro ir instaliacijos jungimo schema.

Galios ir jautrumo vertinimas

Nurodyta 65 W galia nėra pažymėta kaip RMS arba nuolatinė galia. Todėl stiprintuvo nereikėtų rinktis vien pagal šį skaičių. 130 W reikšmė yra didžiausia galia, o ne nuolatinio darbo rodiklis.

89 dB jautrumą verta lyginti tik su garsiakalbiais, išmatuotais vienodomis sąlygomis. Jautrumas neapibrėžia garso charakterio ar montavimo kokybės. Galutinį rezultatą taip pat lemia garsiakalbių vieta, filtravimas ir stiprintuvo nustatymai.

Naudojimas automobilio sistemoje

Šis modelis skirtas komponentinei automobilio garso sistemai. Tai nėra paruoštos korpusinės namų kolonėlės. Naudojant namų stereo arba kino sistemoje reikėtų atskiro korpuso, filtravimo ir tinkamai apskaičiuotos apkrovos.

Nurodytas 65-20 000 Hz dažnių diapazonas prasideda ties 65 Hz. Filtravimą derinkite pagal montavimo vietą, sistemos konfigūraciją ir garsiakalbių galimybes.

Jungiant daugiau nei vieną komplektą, bendra stiprintuvo apkrova priklausys nuo jungimo būdo. Lygiagretus jungimas gali sumažinti bendrą varžą. Toks sprendimas tinka tik stiprintuvui, galinčiam veikti su susidariusia apkrova.

Techninės specifikacijos

DUK

Kokio stiprintuvo reikia šiam komplektui?

Stiprintuvas turi būti pritaikytas 4 omų apkrovai naudojamuose kanaluose. Jo galią lyginkite atsargiai, nes 65 W reikšmė nėra įvardyta kaip RMS galia.

Kaip prijungti atskirus žemųjų ir aukštųjų dažnių garsiakalbius?

Kiekvienam garsiakalbiui turi būti siunčiama jam skirta dažnių juosta. Naudokite tinkamą pasyvų filtrą arba aktyvų filtravimą pagal pasirinktos sistemos schemą.

Kur montuoti aukštųjų dažnių garsiakalbius?

Juos galima montuoti atskirai nuo žemųjų dažnių garsiakalbių. Prieš tvirtindami palyginkite kelias kryptis iš vairuotojo ir priekinio keleivio vietų.

Ar 130 W yra nuolatinė galia?

Ne. 130 W nurodyta kaip didžiausia galia. Nuolatiniam stiprintuvo derinimui šios reikšmės nereikėtų naudoti kaip RMS rodiklio.

Ar komplektas tinka namų stereo arba kino sistemai?

Tai automobilio komponentiniai garsiakalbiai, o ne korpusinės namų kolonėlės. Namų sistemai reikėtų tinkamo korpuso, filtro ir suderintos stiprintuvo apkrovos.

Ar galima sistemą papildyti žemųjų dažnių kolonėle?

Taip galima išplėsti atkūrimą žemiau nurodytos 65 Hz ribos. Filtravimo tašką derinkite pagal montavimo vietą, sistemos konfigūraciją ir naudojamų garsiakalbių galimybes.

Ar galima prie vieno stiprintuvo jungti kelis komplektus?

Galima tik tada, kai galutinė jungimo varža atitinka stiprintuvo galimybes. Lygiagretus kelių garsiakalbių jungimas gali gerokai sumažinti bendrą apkrovą.
