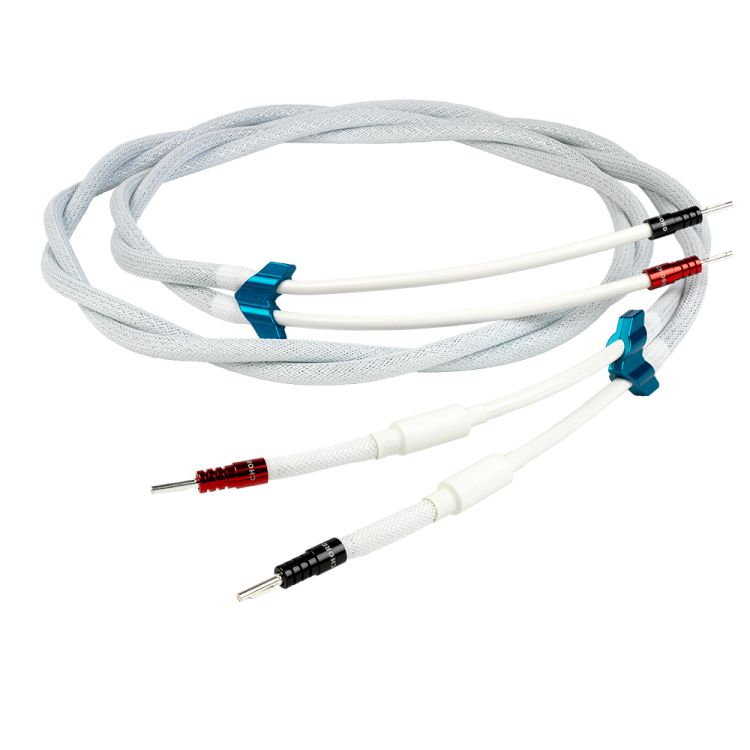

Chord ChordMusic kolonėlių kabelis
3 360,00 €
Chord ChordMusic kolonėlių kabelis skirtas aukštos klasės stiprintuvui su pasyviosiomis garso kolonėlėmis sujungti. 10 AWG sidabruoti OFC laidininkai turi 5,26 mm² skerspjūvį. Taylon® izoliacija, susuktos poros konstrukcija ir atskirai ekranuojami abu poliai apibrėžia signalo perdavimo kelią. Nurodytus 2 × 8 mm kabelio matmenis svarbu įvertinti planuojant kabelių kanalus ir praėjimus už aparatūros.
Chord ChordMusic kolonėlių kabelis skirtas stiprintuvui su pasyviosiomis garso kolonėlėmis sujungti. Tai aukštos klasės stereo sistemoms skirtas kabelis. Jame naudojami 10 AWG sidabruoti OFC laidininkai, Taylon® izoliacija ir Tuned ARAY geometrija. Abu poliai ekranuojami atskirai.
Paskirtis ir sistemos tipas
Kabelis perduoda sustiprintą signalą iš stiprintuvo kolonėlių išėjimų į pasyviųjų kolonėlių gnybtus. Jis nėra linijinis, maitinimo arba žemųjų dažnių kolonėlės LFE kabelis.
Stereo sistemoje naudojamos dvi vienodo ilgio atkarpos. Viena jungiama prie kairiojo, kita – prie dešiniojo kanalo. Namų kino sistemoje kabelį galima naudoti atskiriems pasyviųjų kolonėlių kanalams. Kiekviena kolonėlė turi būti jungiama prie jai skirto stiprintuvo išėjimo.
Laidininkai ir izoliacija
Laidininkai pagaminti iš didelio grynumo bedeguonio vario OFC. Jie padengti storu sidabro sluoksniu. Vieno laidininko dydis yra 10 AWG, o skerspjūvio plotas – 5,26 mm².
Toks skerspjūvis svarbus renkantis jungtis ir planuojant montavimą. Stiprintuvo bei kolonėlių gnybtai turi priimti pasirinkto užbaigimo jungtis. Jei kabelis jungiamas plikais, jungtimis neužbaigtais galais, gnybtai turi tikti 5,26 mm² laidininkui.
Taylon® naudojamas kaip laidininkų izoliacinis sluoksnis. Kabelio išorę dengia PTFE apvalkalas. Izoliacija atskiria laidininkus, o išorinis sluoksnis sujungia vidinę konstrukciją į vientisą kabelį.
Geometrija ir ekranavimas
Teigiamas ir neigiamas laidininkai sudaro susuktą porą. Kabelyje taip pat naudojama Tuned ARAY laidininkų geometrija. Ši konstrukcija apibrėžia laidininkų tarpusavio išdėstymą visame kabelio ilgyje.
Kiekvienas polius ekranuojamas atskirai. Ekraną sudaro didelio tankio sidabruota folija ir dvi sidabruoto vario pynės. Pynių deklaruojamas padengimas siekia 95 procentus. Individualus ekranavimas atskiria teigiamo ir neigiamo polių ekranus.
Ilgio ir jungčių pasirinkimas
Kabelio ilgį rinkitės pagal tikrąjį maršrutą nuo stiprintuvo iki kiekvienos kolonėlės. Įvertinkite baldus, stovus ir posūkius. Palikite nedidelę atsargą įrangai atitraukti, tačiau pertekliaus nevyniokite į glaudžią ritę.
Jungčių tipą derinkite prie konkrečių stiprintuvo ir kolonėlių gnybtų. Prieš užsakydami patikrinkite pasirinkto varianto ilgį ir jungčių tipą.
Vienoje atkarpoje yra teigiamas ir neigiamas laidininkai. Jie skirti standartiniam vieno kanalo sujungimui. Dvigubam laidų jungimui arba atskiram stiprinimui reikia papildomų atkarpų ir atitinkamų įrangos gnybtų.
Kabelio tiesimas ir prijungimas
Prieš jungdami išjunkite stiprintuvą. Išlaikykite vienodą poliškumą visoje sistemoje. Teigiamą stiprintuvo gnybtą junkite su teigiamu kolonėlės gnybtu. Neigiamus gnybtus sujunkite tarpusavyje.
Nurodyti kabelio matmenys – 2 × 8 mm; planuojant trasą rekomenduojama pagal juos įvertinti kanalų ir angų dydį. Kabelio nesuspauskite ir nelankstykite aštriais kampais.
Garso kabelį tieskite atokiau nuo maitinimo laidų ir maitinimo blokų. Kai susikirtimo išvengti nepavyksta, kabelius geriau kryžiuoti stačiu kampu. Taip išnaudojama šio modelio ekranuota konstrukcija ir išlaikomas tvarkingas maršrutas.
Techninės specifikacijos
| Gaminio tipas | Aukštos klasės stereo kolonėlių kabelis |
|---|---|
| Laidininko medžiaga | Didelio grynumo, storai sidabruotas bedeguonis varis OFC |
| Laidininko izoliacija | Taylon® |
| Konfigūracija | Susukta pora |
| Laidininkų geometrija | Tuned ARAY |
| Ekranavimas | Atskirai ekranuojami teigiamas ir neigiamas laidininkai |
| Ekrano medžiagos | Didelio tankio sidabruota folija ir dvi sidabruoto vario pynės |
| Pynių padengimas | 95 % |
| Išorinis apvalkalas | PTFE |
| Laidininko dydis | 10 AWG |
| Laidininko skerspjūvio plotas | 5,26 mm² |
| Kabelio matmenys | 2 × 8 mm |
DUK
Kam skirtas šis kabelis?
Jis jungia stiprintuvo kolonėlių išėjimus su pasyviųjų garso kolonėlių gnybtais. Kabeliu perduodamas jau sustiprintas garso signalas.
Kiek kabelio atkarpų reikia stereo sistemai?
Reikia dviejų vienodo ilgio atkarpų – po vieną kairiajam ir dešiniajam kanalams.
Ar kabelis tinka namų kino sistemai?
Jį galima naudoti pasyviosioms namų kino kolonėlėms. Kiekvienam kanalui reikalinga atskira atkarpa nuo AV stiprintuvo iki atitinkamos kolonėlės.
Kaip pasirinkti tinkamas jungtis?
Jungtys turi atitikti stiprintuvo ir kolonėlių gnybtus. Renkantis svarbus ir 5,26 mm² laidininko skerspjūvis, ypač jungiant kabelį plikais, jungtimis neužbaigtais galais.
Kodėl reikia atkreipti dėmesį į 2 × 8 mm matmenis?
Nurodyti kabelio matmenys yra 2 × 8 mm. Planuojant trasą pagal juos įvertinkite kanalų ir angų dydį.
Kaip nustatyti teigiamą ir neigiamą polių?
Visoje grandinėje laikykitės kabelio polių žymėjimo. Teigiamą gnybtą junkite su teigiamu, o neigiamą – su neigiamu gnybtu.
Ar vienos atkarpos pakanka dvigubam laidų jungimui?
Viena susukta pora skirta vienam standartiniam kanalo sujungimui. Dvigubam jungimui reikia papildomos atkarpos ir tinkamų abiejų įrenginių gnybtų.
