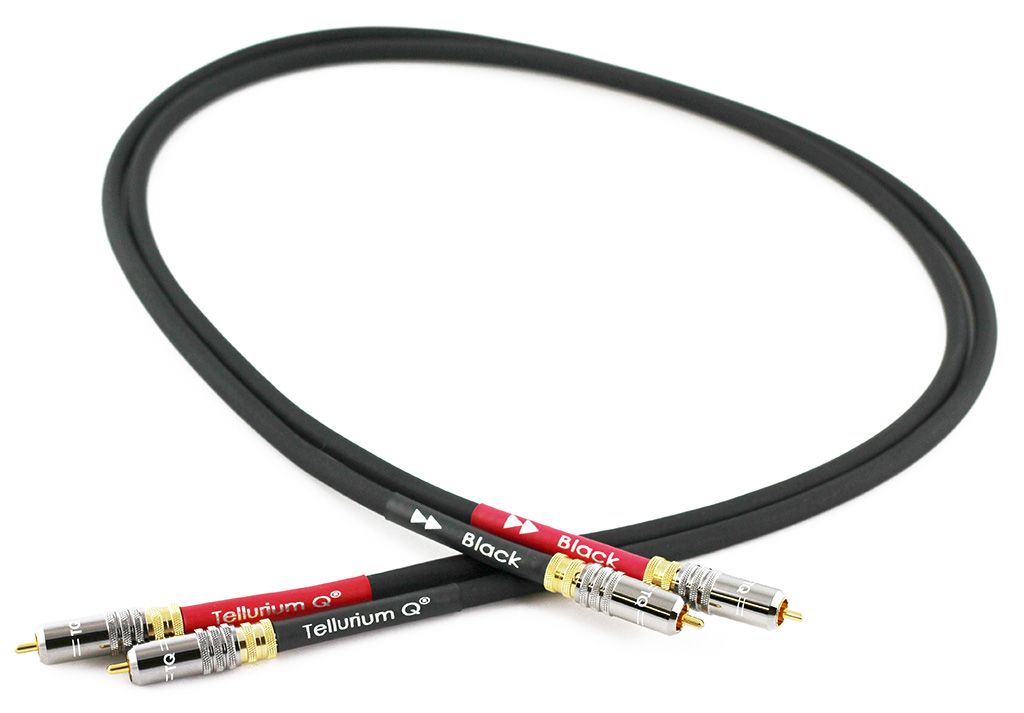

Tellurium Q BK-RCA RCA tarblokinis kabelis

Tellurium Q BK-RCA kabelis yra analoginis RCA tarblokinis kabelis (RCA interconnect cable). Jis skirtas linijiniam garso signalui perduoti suderinamoje garso sistemoje. Parduotuvės apraše BK-RCA taip pat įvardijamas kaip „Black RCA“.

Suderinamumas

Šį modelį rinkitės, kai vienas įrenginys turi analoginį RCA išėjimą, o kitas – atitinkamą RCA įėjimą. Įrenginių lizdai dažniausiai žymimi „Audio Out“, „Line Out“, „Audio In“ arba „Line In“. Svarbi ne vien lizdo forma, bet ir perduodamo signalo paskirtis.

RCA jungtys naudojamos skirtingiems signalams. Todėl analoginio išėjimo nejunkite prie skaitmeninio koaksialinio įėjimo. Kabelis taip pat nepakeičia optinės, HDMI ar kolonėlių jungties. Jis nekeičia signalo formato ir neatlieka skaitmeninio bei analoginio keitimo.

Jungimas stereo sistemoje

Stereo sistemoje linijinis signalas perduodamas tarp garso šaltinio ir stiprintuvo. Prieš jungdami pagal lizdų žymėjimą patikrinkite, ar jų paskirtis atitinka skiltyje „Suderinamumas“ nurodytas sąlygas.

Kairysis ir dešinysis kanalai turi būti prijungti prie vienodai pažymėtų sistemos lizdų. Nesukeiskite kanalų viename jungties gale. Toks sujungimas išlaiko teisingą stereo kanalų išdėstymą klausymo vietoje.

Prijungimas ir pradinis patikrinimas

Prieš jungdami išjunkite abu įrenginius. Junkite šaltinio išėjimą su priimančio įrenginio įėjimu. Įsitikinkite, kad kištukai įstatyti iki galo, tačiau nenaudokite perteklinės jėgos.

Įjungę sistemą pradėkite nuo mažo garsumo. Stiprintuve pasirinkite būtent tą įėjimą, prie kurio prijungtas kabelis. Jei signalo nėra, patikrinkite išėjimo paskirtį, pasirinktą įėjimą ir abiejų kanalų sujungimą.

Nejunkite dviejų išėjimų tarpusavyje. Taip pat nejunkite kabelio tarp dviejų įėjimų.

Kabelio tiesimas sistemoje

RCA kabelį tieskite atokiau nuo maitinimo laidų, ilgintuvų ir maitinimo blokų. Jei garso bei maitinimo kabeliai turi susikirsti, kryžiuokite juos kuo statesniu kampu. Tai padeda sumažinti nepageidaujamų trikdžių tikimybę analoginėje grandinėje.

Nesusukite kabelio į labai ankštas kilpas ir stipriai jo nelankstykite. Už kištuko traukite laikydami jo korpusą, o ne patį kabelį. Palikite pakankamai laisvumo, kad jungčių neveiktų nuolatinis tempimas.

Kabelio nereikėtų įtempti tarp skirtingų lentynų ar korpusų. Prieš galutinai sustatydami aparatūrą suplanuokite jos padėtį. Jungtys turi likti pasiekiamos, o kabelis neturi remtis į aštrius baldų kraštus.

Naudojimas namų kino sistemoje

Namų kino sistemoje šis kabelio tipas naudojamas tik analoginiam linijiniam ryšiui. Tinkama grandinė turi turėti suderintą RCA išėjimą ir įėjimą. Pavyzdžiui, analoginis pirminis išėjimas gali būti jungiamas su atitinkamu galios stiprintuvo įėjimu.

Daugiakanalėje sistemoje kiekvienam analoginiam kanalui reikia atskiro signalo kelio. Kanalų skaičių planuokite pagal naudojamus įėjimus ir išėjimus. BK-RCA nepakeičia HDMI jungties, perduodančios daugiakanalį skaitmeninį garsą vienu kabeliu.

Patefono sistemos ypatumai

Patefono RCA jungtis gali perduoti ne linijinį, o žemo lygio fono signalą. Tokiai grandinei reikalingas tinkamas fono korektoriaus įėjimas arba atskiras korektorius. Vienoda RCA lizdų forma šio skirtumo nepanaikina.

Patefono sistemai taip pat gali reikėti atskiro įžeminimo ryšio. Tarblokinis kabelis jo funkcijos automatiškai neatlieka. Jungimo būdą lemia patefono ir fono korektoriaus grandinė.

Techninės specifikacijos

DUK

Kaip nustatyti, ar kabelis tinka mano įrenginiams?

Patikrinkite abiejų įrenginių lizdų paskirtį. Reikalingas analoginis RCA išėjimas viename įrenginyje ir atitinkamas RCA įėjimas kitame. Vien panašios formos lizdų nepakanka.

Kurį stiprintuvo įėjimą reikia naudoti?

Naudokite analoginį linijinį RCA įėjimą, atitinkantį prijungtą šaltinį. Fono įėjimą rinkitės tik patefono grandinei, kuriai jis skirtas.

Ar šis kabelis tinka skaitmeninei koaksialinei jungčiai?

Ne. Šis modelis klasifikuojamas kaip analoginis RCA tarblokinis kabelis. Skaitmeninei koaksialinei jungčiai rinkitės tokiai paskirčiai skirtą kabelį.

Ar jį galima naudoti stereo sistemoje?

Taip, kai šaltinis ir stiprintuvas naudoja suderinamą analoginę RCA jungtį. Kairįjį bei dešinįjį kanalus prijunkite pagal įrenginių žymėjimą.

Kaip suplanuoti daugiakanalį analoginį jungimą?

Kiekvienam analoginiam kanalui reikia atskiro suderinto išėjimo, įėjimo ir signalo kelio. Suskaičiuokite naudojamus kanalus ir patikrinkite jų žymėjimą abiejuose įrenginiuose. Šis kabelis nepakeičia HDMI.

Kaip sumažinti trikdžių tikimybę?

Nelaikykite kabelio greta maitinimo laidų ir maitinimo blokų. Susikertančius laidus tieskite kuo statesniu kampu. Taip pat patikrinkite, ar kištukai įstatyti tvirtai.

Ar galima šiuo kabeliu tiesiogiai prijungti kolonėles?

Ne. Tarblokinis RCA kabelis perduoda linijinį signalą tarp įrenginių. Kolonėlėms naudojami jų jungtis ir stiprintuvo išėjimus atitinkantys kolonėlių kabeliai.
