TAD C700 pradinis stiprintuvas
69 000,00 €

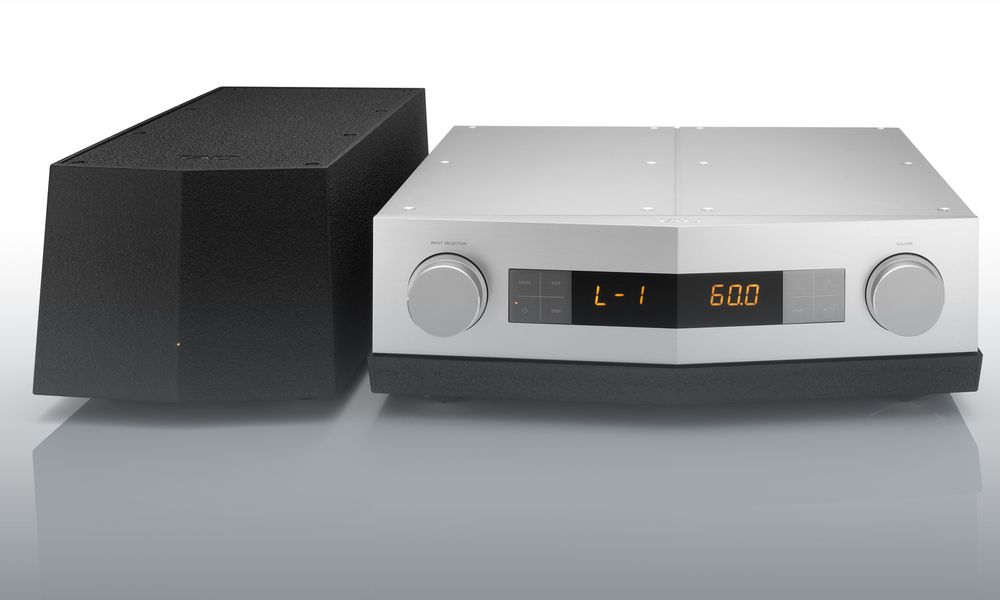

TAD C700 pradinis stiprintuvas skirtas Reference Series stereo sistemai su atskiru galios stiprintuvu. Visiškai balansinė dviguba monofoninė konstrukcija atskiria kanalų grandines, o atskiras 400 VA maitinimo blokas izoliuoja jas nuo transformatoriaus vibracijos ir magnetinio srauto. Keturios balansinės bei dvi nebalansinės įvestys leidžia prijungti skirtingus linijinius šaltinius.
TAD C700 pradinis stiprintuvas skirtas valdyti signalus tarp stereo šaltinių ir galios stiprintuvų. Visiškai balansinė schema, dviguba monofoninė konstrukcija ir atskiras maitinimo blokas mažina grandinių tarpusavio poveikį. Modelis pritaikytas sistemoms su keliais linijiniais šaltiniais bei vienu arba dviem prijungtais galios stiprintuvais.
Tai TAD Reference Series modelis, pakeitęs ankstesnį TAD-C600. Jis aktualus kuriant bekompromisę dviejų kanalų sistemą arba integruojant stereo grandį į namų kiną. Keli aparatai taip pat gali veikti sistemose, turinčiose tris ar daugiau kanalų.
Balansinė ir dviguba monofoninė konstrukcija
Visiškai balansinė signalų grandinė išlaikoma visame stiprinimo kelyje. Naudojant balansines jungtis, tokia schema padeda riboti bendrojo režimo trikdžių įtaką. Tam reikalingos balansinės jungtys ir kituose prijungtuose įrenginiuose.
Dviguba monofoninė konstrukcija (dual-mono) atskiria kairiojo ir dešiniojo kanalų grandines. Elektroniniam garsumo valdikliui nustačius lygį, signalą sustiprina vienos pakopos įtampos stiprintuvas. Taip po garsumo reguliavimo išvengiama papildomų stiprinimo pakopų.
Kiekviena iš dviejų linijinių išvesčių turi atskirą išvesties stiprintuvo grandinę. Tai mažina vienu metu prijungtų įrenginių tarpusavio elektrinę sąveiką. Sprendimas naudingas valdant du galios stiprintuvus.
Atskiras maitinimas ir mechaninis pagrindas
Stiprintuvo grandinės ir maitinimo blokas įrengti atskiruose korpusuose. Toks išdėstymas izoliuoja garso grandines nuo transformatoriaus vibracijos bei magnetinio srauto. Maitinimo bloke naudojamas 400 VA toroidinis transformatorius.
Pagrindinė stiprintuvo grandinė pritvirtinta prie 33 mm storio, 15 kg sveriančio gryno aliuminio pagrindo. Didelė pagrindo masė suteikia grandinėms standžią mechaninę atramą. Pagrindinis korpusas remiasi į tris smaigalio formos atramines kojeles.
Įvestys ir išvestys
Šešias linijines įvestis sudaro keturios balansinės ir dvi nebalansinės įvestys. Balansinę jungtį rinkitės šaltiniui su atitinkama išvestimi, ypač naudojant ilgesnį kabelį. Nebalansinės jungtys skirtos šaltiniams su įprastomis RCA išvestimis.
Galimos dvi balansinės ir dvi nebalansinės išvestys. Jungties tipą derinkite prie galios stiprintuvo įvesties, nekeisdami signalo be reikalo papildomais adapteriais.
Įvesties varža siekia 100 kΩ balansinėse ir 50 kΩ nebalansinėse įvestyse. Šios vertės apibūdina šaltiniui tenkančią elektrinę apkrovą. Jos nėra kolonėlių varžos rodikliai.
Garsumo, įrašymo ir sistemos valdymas
Elektroninis garsumo valdiklis nustato signalo lygį prieš vienos pakopos įtampos stiprintuvą. Pirmą kartą įjungdami sistemą pradėkite nuo mažo lygio. Jį didinkite tik įsitikinę, kad pasirinkta tinkama įvestis.
Tiesioginio signalo perdavimo režimas (pass-through mode) leidžia apeiti įprastą garsumo valdymą. Jis naudingas integruojant stereo galios stiprintuvą į namų kino sistemą. Tokiu atveju to kanalo garsumą ir kalibravimą valdo AV procesorius arba imtuvas.
Prieš įjungdami šį režimą sumažinkite valdančio įrenginio garsumą. Taip pradinis paleidimas vyks kontroliuojamu lygiu. Kasdieniam stereo klausymui naudokite įprastą garsumo valdymą.
Įrašymo išvestis leidžia perduoti signalą į atskirą įrašymo įrenginį. Įrašymo monitoriaus jungiklio nėra. Todėl vienu jungikliu palyginti šaltinio ir iš įrašymo įrenginio grįžtančio signalo negalima.
MASTER OUT jungtis skirta kelių C700 įrenginių bendram valdymui. Tai pritaikyta atskiroms monofoninėms arba trijų ir daugiau kanalų sistemoms. Tokiai konfigūracijai reikia daugiau nei vieno šio modelio aparato.
Signalo lygiai ir dažnių juosta
Nominalūs išvesties lygiai skirti įprastam darbiniam signalui, o maksimalios vertės parodo išvesties rezervo ribą. Jų nereikėtų vertinti kaip galios stiprintuvo galios. Pradinis stiprintuvas perduoda linijinį signalą, bet tiesiogiai nevaldo pasyviųjų kolonėlių.
10 Hz-100 kHz dažnių charakteristika nurodyta su -1 dB nuokrypiu. Šis matavimo kriterijus svarbus lyginant skirtingų įrenginių deklaruojamas juostas. 120 dB signalo ir triukšmo santykis apibūdina naudingojo signalo bei foninio triukšmo skirtumą.
Vieta ir įrengimas
Tai dviejų korpusų įrenginys, todėl jam reikia dviejų tvirtų atraminių vietų. Pagrindinis blokas sveria 29 kg, o maitinimo blokas – 15 kg. Lentynos turi saugiai išlaikyti kiekvieno korpuso svorį.
440 mm pagrindinio bloko gylis neapima papildomos vietos kabelių lenkimui. Maitinimo blokui taip pat reikia 430 mm gylio atramos. Palikite galinėje dalyje pakankamai vietos jungtims ir kabeliams neįtempiant.
Trijų taškų atramas statykite ant lygios, standžios plokštumos. Maitinimo bloką galima padėti atokiau nuo jautrių signalinių kabelių. Abu korpusai turi likti pasiekiami prijungimui ir priežiūrai.
Lietuvoje skirta 220-240 V, 50 arba 60 Hz versija. JAV versija maitinama 120 V ir 60 Hz įtampa. Rinkitės vietiniam elektros tinklui skirtą variantą.
Techninės specifikacijos
| Modelis | TAD-C700 |
|---|---|
| Tipas | Reference Series stereo pradinis stiprintuvas su atskiru maitinimo bloku |
| Signalų grandinė | Visiškai balansinė, dviguba monofoninė konstrukcija |
| Įtampos stiprinimas | Viena stiprinimo pakopa po elektroninio garsumo valdiklio |
| Balansinės įvestys | 4 |
| Nebalansinės įvestys | 2 |
| Balansinės išvestys | 2, su atskiromis išvesties stiprintuvo grandinėmis |
| Nebalansinės išvestys | 2, su atskiromis išvesties stiprintuvo grandinėmis |
| Nominali balansinės išvesties įtampa | 1,5 V |
| Nominali nebalansinės išvesties įtampa | 0,75 V |
| Maksimali balansinės išvesties įtampa | 20 Vrms |
| Maksimali nebalansinės išvesties įtampa | 10 Vrms |
| Balansinės įvesties varža | 100 kΩ |
| Nebalansinės įvesties varža | 50 kΩ |
| Signalo ir triukšmo santykis | 120 dB |
| Dažnių charakteristika | 10 Hz-100 kHz, -1 dB |
| Papildomos funkcijos | Įrašymo išvestis, tiesioginio signalo perdavimo režimas, MASTER OUT |
| Įrašymo monitoriaus jungiklis | Nėra |
| Maitinimo transformatorius | 400 VA toroidinis transformatorius atskirame maitinimo bloke |
| Pagrindinės grandinės pagrindas | 33 mm storio, 15 kg gryno aliuminio pagrindas |
| Atramos | Trys smaigalio formos kojelės |
| Maitinimas Europoje ir Azijoje | 220-240 V kintamoji srovė, 50 arba 60 Hz |
| Maitinimas JAV | 120 V kintamoji srovė, 60 Hz |
| Energijos sąnaudos | 52 W |
| Sąnaudos budėjimo režimu | 0,5 W arba mažiau |
| Pagrindinio bloko matmenys | 450 × 150 × 440 mm; 17-23/32 × 5-29/32 × 17-21/64 col. |
| Maitinimo bloko matmenys | 220 × 185 × 430 mm; 8-21/32 × 7-9/32 × 16-59/64 col. |
| Pagrindinio bloko svoris | 29,0 kg; 63 svarai 15 uncijų |
| Maitinimo bloko svoris | 15,0 kg; 33 svarai 1 uncija |
DUK
Ar šis aparatas gali tiesiogiai valdyti pasyviąsias kolonėles?
Ne. Tai linijinio lygio pradinis stiprintuvas, todėl tarp jo ir pasyviųjų kolonėlių reikalingas galios stiprintuvas.
Kada rinktis balansinę jungtį?
Ją rinkitės, kai šaltinis ir galios stiprintuvas turi balansines jungtis. Taip išlaikoma visiškai balansinė C700 signalų grandinė.
Kaip jį įtraukti į namų kino sistemą?
Naudokite tiesioginio perdavimo funkciją atitinkamam kanalui. Garsumą tada turi valdyti ir kalibruoti namų kino procesorius.
Ar galima vienu metu prijungti du galios stiprintuvus?
Taip, dvi linijinės išvestys turi atskiras stiprintuvo grandines. Tinkamą jungties tipą parinkite pagal galios stiprintuvų įvestis.
Ar vienas įrenginys tinka daugiau nei dviejų kanalų sistemai?
Vienas aparatas yra stereo modelis. Trijų arba daugiau kanalų sistemai galima sujungti kelis įrenginius per MASTER OUT.
Ką svarbu numatyti baldų lentynose?
Reikia atskirų, tvirtų vietų pagrindiniam ir maitinimo blokams. Už korpusų palikite papildomos vietos jungtims bei kabelių posūkiams.
Ar galima klausytis įrašo per įrašymo monitoriaus jungiklį?
Ne, tokio jungiklio nėra. Grįžtamąjį įrašymo įrenginio signalą reikėtų prijungti prie atskiros linijinės įvesties.
