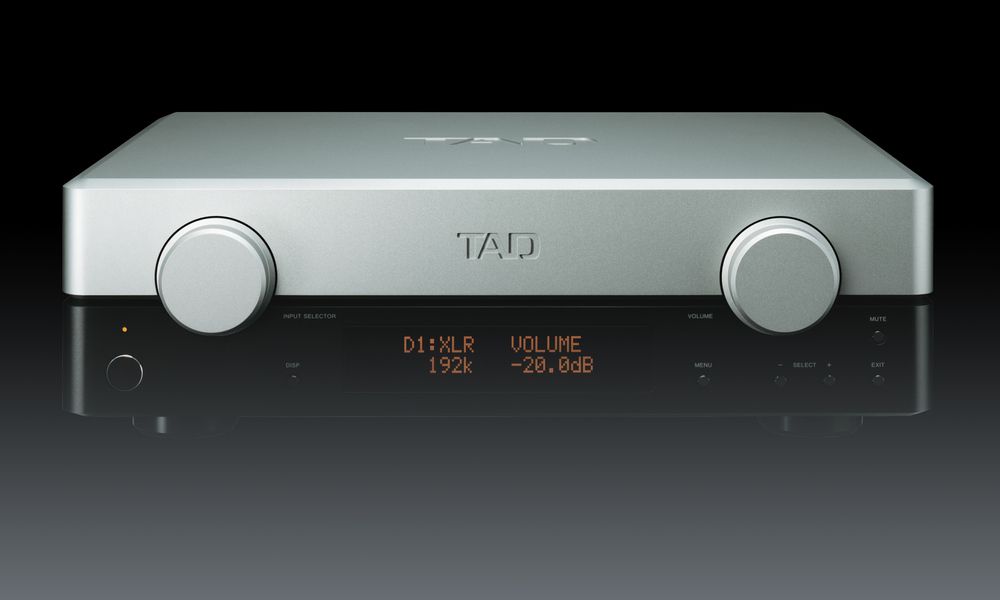

TAD C2000 stereo priešstiprintuvis

TAD C2000 stereo priešstiprintuvis skirtas analoginiams ir skaitmeniniams šaltiniams valdyti dviejų kanalų sistemoje. Integruotas keitiklis ir USB Type-B įvestis leidžia kompiuterį naudoti kaip skaitmeninį šaltinį. Visiškai simetrinis analoginis kelias palaiko vienodas kairiojo ir dešiniojo kanalų signalo perdavimo sąlygas.

Tai stereo priešstiprintuvis (stereo preamplifier), jungiamas prieš atskirą galios stiprintuvą. Jis neatstoja galios stiprintuvo ir nėra skirtas pasyviosioms kolonėlėms tiesiogiai valdyti. Toks sprendimas tinka sistemai, kurios šaltinius, keitiklį ir galios pakopą norima rinktis atskirai.

Skaitmeninio signalo apdorojimas

Integruotame skaitmeniniame-analoginiame keitiklyje (digital-to-analog converter) naudojami du „Burr-Brown PCM1794A“ lustai. Jie veikia dviguba diferencialine konfigūracija. Ši architektūra skirta dviem kanalams apdoroti simetriškai.

UPCG kvarcinis generatorius tiekia pagrindinį laikrodžio signalą. Jo technologija perimta iš TAD D600 diskų grotuvo.

Asinchroninėje USB sistemoje duomenų perdavimą valdo signalą priimantis įrenginys. Taip siekiama sumažinti kompiuteryje arba perdavimo grandyje atsirandantį taktinio signalo netolygumą. USB atkūrimo formatą lemia naudojama kompiuterio programa ir jos nustatymai.

Simetrinė analoginė grandinė

Analoginio signalo kelias yra visiškai simetrinis nuo įvesties iki išvesties. Simetriškai išdėstytos grandinės, plokštės ir vidiniai laidai. Kairysis ir dešinysis kanalai įrengti atskirose plokštėse bei naudoja vienodo ilgio laidus.

Dviguba monofoninė konstrukcija (dual-mono construction) atskiria abiejų kanalų signalų kelius. Tai svarbu komplektuojant sistemą su simetriniais šaltiniais ir galios stiprintuvu. Toks sujungimas leidžia išlaikyti simetrinę grandinę per visą priešstiprintuvį.

Skaitmeninės ir analoginės grandinės turi izoliuotus maitinimo šaltinius. Grandinių plokštėse naudojama 70 µm vario folija. Maitinimo dalyje įrengtas didelės talpos toroidinis transformatorius.

Korpusas ir pastatymas

Korpusas išfrezuotas iš vientiso aliuminio ruošinio. Vidiniai komponentai tvirtinami tiesiai prie korpuso. Tokia konstrukcija riboja vibracijos perdavimą į elektronines grandines.

Ketaus kojelės remia korpusą trijuose taškuose. Įrenginys sveria 23,5 kg, todėl jam reikia tvirtos ir stabilios lentynos. Korpuso gylis siekia 393 mm. Už įrenginio taip pat reikia palikti vietos jungtims ir kabelių lenkimo spinduliui.

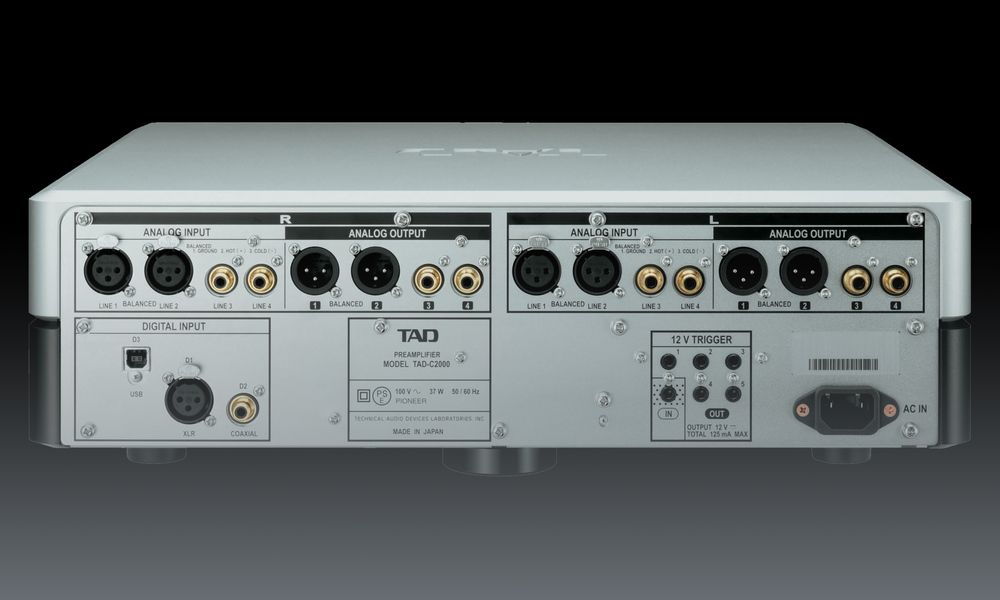

Analoginės jungtys

Numatytos dvi simetrinės analoginės įvestys ir dvi nesimetrinės analoginės įvestys. Simetrinę jungtį rinkitės, kai ją turi ir garso šaltinis. Nesimetrinė įvestis skirta šaltiniams, kuriuose nėra simetrinės išvesties.

Signalui perduoti į galios stiprintuvą įrengtos dvi simetrinės ir dvi nesimetrinės analoginės išvestys. Išvesties tipą derinkite prie galios stiprintuvo įvesties. Simetrinis sujungimas išsaugo visiškai simetrinę šio priešstiprintuvio analoginę grandinę.

Skaitmeninės jungtys ir USB

Skaitmeniniams šaltiniams skirtos viena simetrinė ir viena nesimetrinė skaitmeninė įvestis. Jų fizinių lizdų standartai neįvardyti. Skaitmeninio kabelio tipą todėl reikia rinktis pagal tikrą lizdo formą, o ne vien įvesties pavadinimą.

USB Type-B įvestis atitinka USB 2.0 High-speed režimą. Palaikomi 44,1, 48, 88,2, 96, 176,4 ir 192 kHz diskretizavimo dažniai. Konkretaus dažnio atkūrimas priklauso nuo operacinės sistemos, tvarkyklės ir grojimo programos.

USB aplinka buvo numatyta „Windows XP“ bei vėlesnėms to laikotarpio sistemoms ir „Mac OS 10.5“ ar naujesnei versijai. „Windows Vista“ bei „Windows 7“ buvo reikalinga specializuota tvarkyklė. „Mac OS 10.6“ aplinkoje buvo numatyti dažniai iki 192 kHz.

Šie suderinamumo duomenys yra istoriniai. Jie negarantuoja veikimo su dabartinėmis „Windows“ ar „macOS“ laidomis. Prieš pasirenkant kompiuterį kaip pagrindinį šaltinį svarbu įvertinti prieinamą tvarkyklę ir naudojamos programos galimybes.

Vieta stereo ir namų kino sistemoje

Stereo sistemoje priešstiprintuvis priima šaltinių signalus ir perduoda juos galios stiprintuvui. Pasyviosioms kolonėlėms būtina atskira galios pakopa. Integruotas keitiklis leidžia sumažinti atskiro DAC poreikį, kai naudojami palaikomi skaitmeniniai šaltiniai.

Atskira namų kino apėjimo funkcija nedeklaruota. Todėl negalima numatyti automatinio fiksuoto lygio integravimo su AV procesoriumi. Kelių tokių priešstiprintuvų susiejimo arba bendro valdymo funkcija taip pat nenurodyta.

Maitinimo versija turi atitikti regiono elektros tinklą. JAV versija skirta 120 V ir 60 Hz maitinimui. Europos bei Azijos versija skirta 220-240 V ir 50 arba 60 Hz tinklui.

Techninės specifikacijos

DUK

Ar šis įrenginys gali tiesiogiai valdyti pasyviąsias kolonėles?

Ne. Reikalinga tokia jungimo seka: šaltinis → TAD-C2000 → galios stiprintuvas → pasyviosios kolonėlės.

Kurią analoginę jungtį rinktis?

Simetrinę jungtį rinkitės, kai ją palaiko ir šaltinis, ir galios stiprintuvas. Kitais atvejais naudokite nesimetrinį sujungimą.

Kiek ir kokių analoginių šaltinių galima prijungti?

Vienu metu galima prijungti iki keturių šaltinių, jei jų išvesčių tipai atitinka dvi simetrines ir dvi nesimetrines įvestis.

Ko reikia muzikai iš kompiuterio atkurti?

Kompiuteris jungiamas prie USB Type-B įvesties. Atkūrimo dažnį ir formatą lemia programa, operacinė sistema bei tinkama tvarkyklė.

Ar USB jungtis veiks su dabartine operacine sistema?

Dabartinių sistemų palaikymas nepatvirtintas. Istorinis suderinamumas apima senesnes „Windows“ ir „Mac OS“ versijas, todėl svarbi prieinama tvarkyklė.

Ar priešstiprintuvį galima paprastai įtraukti į namų kino sistemą?

Speciali namų kino apėjimo funkcija nedeklaruota. Integravimo schema neturėtų remtis automatiniu fiksuoto išvesties lygio režimu.

Kokios lentynos reikia šiam įrenginiui?

Lentyna turi saugiai išlaikyti 23,5 kg svorį ir 440 × 393 mm korpuso pagrindą. Gale palikite vietos kabeliams.

Kodėl svarbu pasirinkti tinkamą maitinimo versiją?

JAV ir Europos bei Azijos modeliai skirti skirtingai tinklo įtampai. Netinkamos regioninės versijos jungti negalima.
