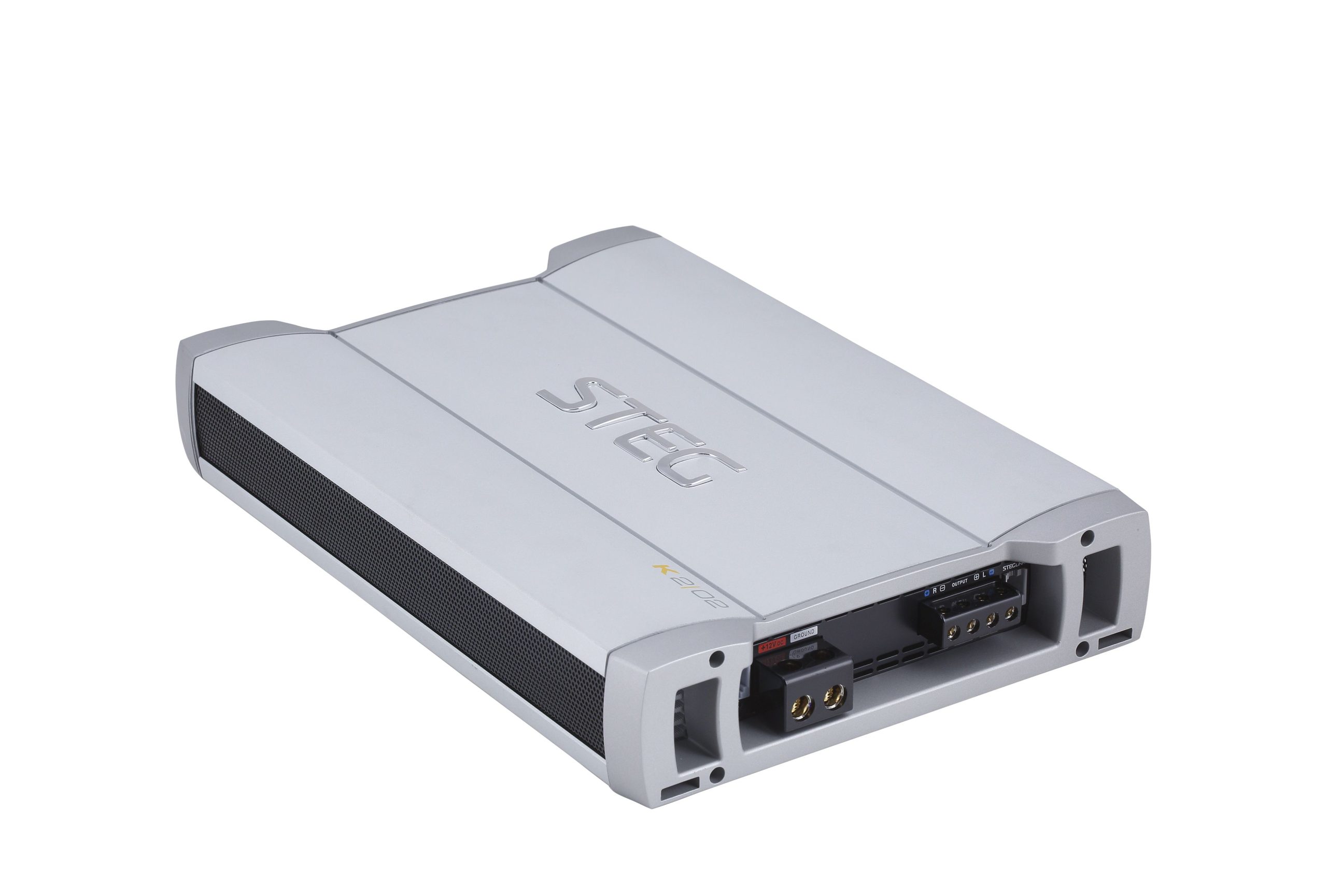

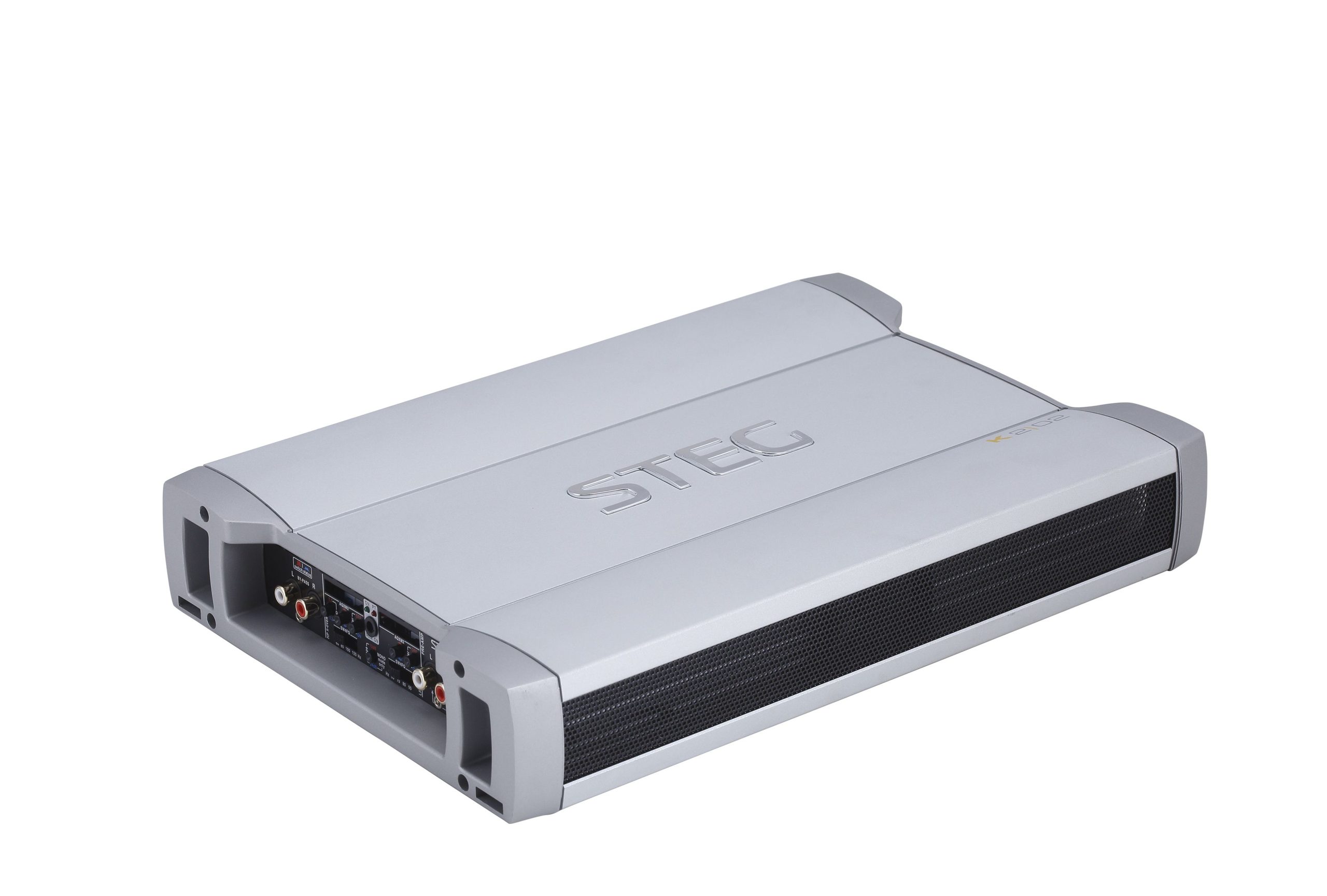

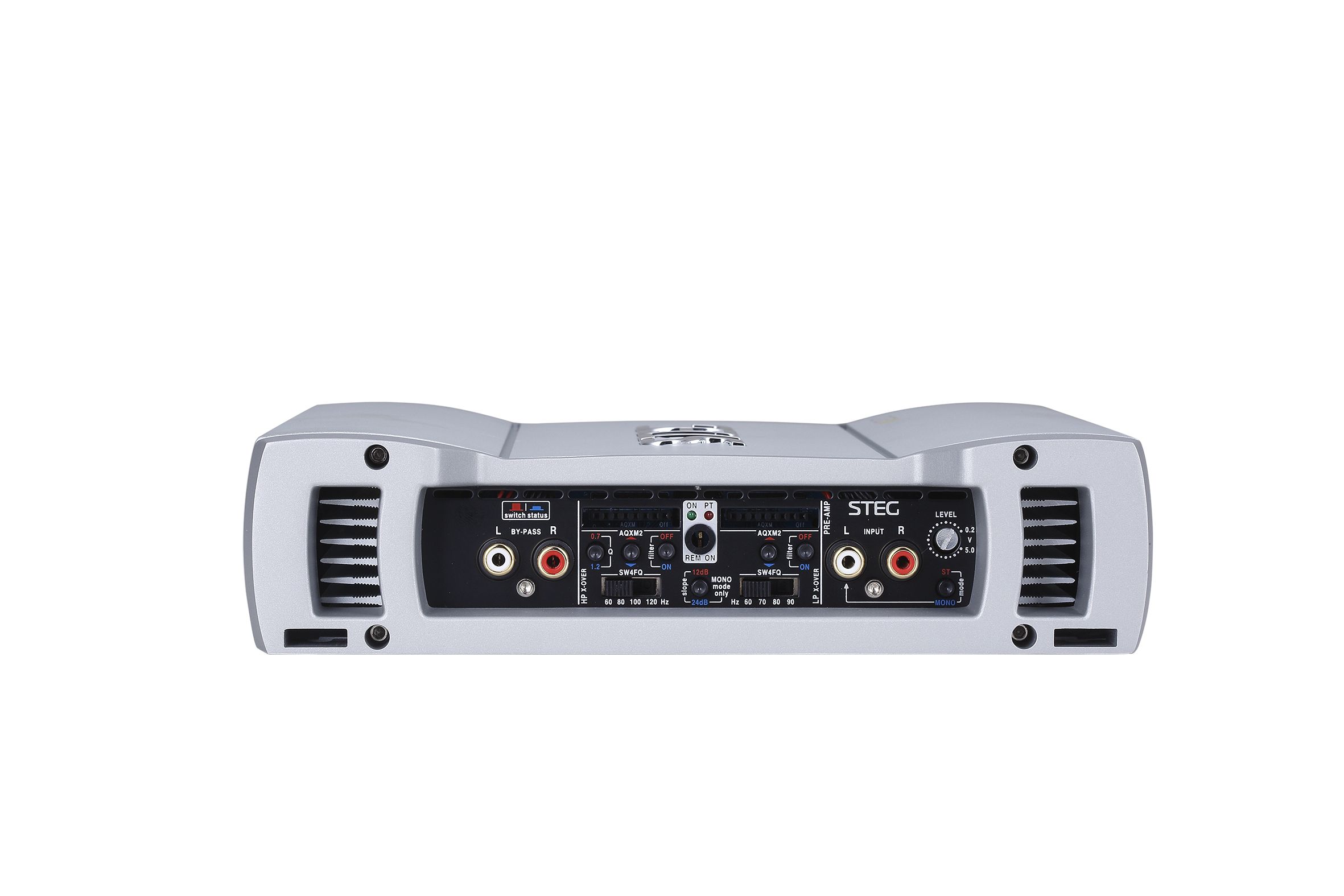

Steg K2.04 automobilinis stiprintuvas

STEG K2.04 – 2 kanalų AB klasės automobilinis garso galios stiprintuvas. Jis skirtas didelės galios automobilio garso sistemoms, galinčioms naudoti mažos varžos apkrovas. Vienas įrenginys gali veikti stereofoniniu arba tiltiniu režimu.

Stiprintuvas stabiliai veikia su 1 Ω apkrova vienam kanalui stereofoniniu režimu. Tiltiniu režimu palaikoma 2 Ω apkrova. Todėl jis pritaikytas sistemoms, kurioms reikia didelės galios iš vieno arba dviejų kanalų.

Darbo režimai ir galios pasirinkimas

Stereofoninis režimas skirtas dviem atskiroms apkrovoms valdyti. Esant 1 Ω apkrovai, nurodyta galia siekia 2 × 1400 W RMS. Ši vertė taikoma 11-14,4 V maitinimo sąlygomis.

Tiltinis režimas (bridged mode) sujungia abu kanalus vienai apkrovai. Esant 2 Ω apkrovai, nurodyta galia siekia 1 × 2800 W RMS. Nepriklausomuose matavimuose pasiekta maždaug 2621-2738 W galia. Matavimai atlikti esant 13,1 V įtampai ir iki 1 % iškraipymų.

Skirtingomis sąlygomis gautų galios verčių nereikėtų lyginti tiesiogiai. Rezultatą keičia maitinimo įtampa, apkrova ir leistinas iškraipymų lygis. Renkantis režimą pirmiausia svarbi prijungtų garsiakalbių nominalioji varža.

Dviejų stiprintuvų sujungimas

„Serial Power“ režimas leidžia susieti du K2.04 stiprintuvus. Tokia pora gali pasiekti nurodytą 1 × 4800 W RMS galią su 4 Ω apkrova. Ši vertė taikoma 11-14,4 V maitinimo sąlygomis.

4800 W rodiklis nėra vieno stiprintuvo galia. Jam būtini du susieti vienetai ir tinkamai suplanuota bendra sistema. Šis režimas aktualus vienai itin didelės galios apkrovai, o ne dviem nepriklausomiems stereofoniniams kanalams.

Dažnių juostų derinimas

Dvigubo reguliavimo dažnių filtro (crossover) technologija skirta sistemos juostoms suderinti. Pradinį nustatymą rinkitės pagal prijungtų garsiakalbių darbinį dažnių diapazoną. Tada koreguokite perdavimą tarp juostų klausydamiesi sistemos iš vairuotojo vietos.

SMMS modulinė daugiajuostė sistema leidžia stiprintuvą įtraukti į sudėtingesnę STEG garso sistemos konfigūraciją. Ji naudinga, kai atskiroms dažnių juostoms skiriami skirtingi stiprinimo kanalai. Konkrečias ribas lemia visa naudojama garsiakalbių sistema.

Kompiuterio jungtis ir nustatymų apsauga

STEG Link jungtis skirta asmeniniam kompiuteriui prijungti. Ji suteikia prieigą prie suderinamos STEG sistemos konfigūravimo aplinkos. Stiprintuvas taip pat gali saugoti naudotojo ir montavimo duomenis.

Slaptažodis apsaugo išsaugotus naudotojo ir montavimo duomenis nuo nepageidaujamų pakeitimų. Skaitmeninis serijos numeris leidžia identifikuoti konkretų įrenginį.

Maitinimas, apsaugos ir aušinimas

Stabilizuotas maitinimo šaltinis leidžia stiprintuvui veikti, kai akumuliatoriaus įtampa siekia 11 V. Nurodytos galios vertės siejamos su 11-14,4 V maitinimu. Tai nėra leidimas nepaisyti automobilio elektros sistemos apkrovos.

Didelės galios sistemai būtina tinkamai parinkti maitinimo kabelių skerspjūvį ir saugiklius. Juos reikia derinti prie realios srovės bei montavimo schemos. Apsaugos funkcijas valdo mikroprocesorius.

Šilumą šalina dviguba priverstinio oro „IntelliSpeed“ aušinimo sistema. Montuojant negalima uždengti oro judėjimo zonų. Aplink korpusą palikta erdvė padeda aušinimo sistemai atlikti savo paskirtį.

Montavimo vieta automobilyje

640 mm ilgio korpusui reikia daug montavimo vietos. Stiprintuvas neturėtų būti įspraustas tarp apdailos dalių be oro cirkuliacijos. Prieš tvirtinant verta įvertinti kabelių prijungimo ir aptarnavimo erdvę.

Žemas 56 mm korpusas palengvina montavimą riboto aukščio vietose. Vis dėlto 232 mm plotis ir didelis ilgis riboja galimas padėtis. Įrenginys gaminamas Italijoje.

Sistemos konfigūravimas

Tiltinis sujungimas gali būti naudojamas vienam pasyviam tinkamos varžos žemųjų dažnių garsiakalbiui prijungti. Mažesnė už palaikomą varža neturėtų būti jungiama.

Techninės specifikacijos

DUK

Kada rinktis stereofoninį, o kada tiltinį režimą?

Stereofoninį režimą rinkitės dviem atskiroms apkrovoms. Tiltinis režimas skirtas vienai didelės galios apkrovai. Abiem atvejais būtina neviršyti lentelėje nurodytų varžos ribų.

Ar 4800 W galia pasiekiama vienu stiprintuvu?

Ne. Šiam galios lygiui reikia dviejų susietų K2.04 stiprintuvų. Jie sujungiami naudojant „Serial Power“ režimą ir valdo vieną 4 Ω apkrovą.

Ar stiprintuvą galima naudoti žemųjų dažnių garsiakalbiui?

Taip, tiltinis režimas gali valdyti vieną pasyvų tinkamos varžos žemųjų dažnių garsiakalbį. Garsiakalbio galia ir varža turi atitikti pasirinktą sujungimą.

Kam skirta STEG Link jungtis?

Ji skirta asmeniniam kompiuteriui prijungti. Jungtis naudinga konfigūruojant STEG sistemą ir tvarkant su įrenginiu susijusius nustatymus.

Kaip pradėti reguliuoti dažnių filtrą?

Pirmiausia remkitės prijungtų garsiakalbių darbiniu dažnių diapazonu. Tada klausydamiesi koreguokite juostų perdavimą. Garsas ties skyrimo sritimi neturėtų tapti aiškiai silpnesnis arba pernelyg ryškus.

Kiek vietos reikia montavimui?

Ilgam korpusui reikia vientisos tvirtinimo vietos ir papildomos erdvės jungtims. Taip pat būtina palikti neuždengtą oro judėjimo zoną aušinimo sistemai.

Ar stabilizuotas maitinimas panaikina įtampos kritimo svarbą?

Ne. Stiprintuvas gali veikti esant 11 V akumuliatoriaus įtampai, tačiau didelė galia vis tiek apkrauna automobilio elektros sistemą. Maitinimo instaliacija turi būti parinkta pagal tikrąją apkrovą.

Ar šis modelis skirtas namų garso sistemai?

Ne. Tai automobilinis galios stiprintuvas, skirtas transporto priemonės elektros ir garso sistemai. Jo nereikėtų laikyti namų stereofoninio stiprintuvo pakaitalu.
