Rockna Wavelight DAC skaitmeninis-analoginis keitiklis

Rockna Wavelight DAC yra 25 bitų R2R rezistorinės matricos skaitmeninis-analoginis keitiklis (digital-to-analog converter) su analoginio pradinio stiprintuvo funkcija. Jis skirtas stereo sistemai su skaitmeniniais ir analoginiais garso šaltiniais. Šaltinių pasirinkimą ir garsumą galima valdyti pačiame įrenginyje.

Programiškai valdoma R2R architektūra

Skaitmeninį apdorojimą atlieka Xilinx Spartan-7 FPGA, programuojamas individualiu VHDL kodu. Programiškai apibrėžta architektūra leidžia naujinant programinę aparatinę įrangą keisti FPGA konfigūraciją. Fizinė aparatinė dalis nekeičiama, tačiau gali būti atnaujinama apdorojimo architektūra.

25 bitų R2R rezistorinė matrica (R2R ladder DAC) skaitmeninį signalą verčia analoginiu. Atmintimi pagrįsta PLL grandinė valdo skaitmeninio signalo taktavimą. Deklaruojama taktavimo paklaida siekia 300 fs, tačiau jos matavimo sąlygos nepateiktos.

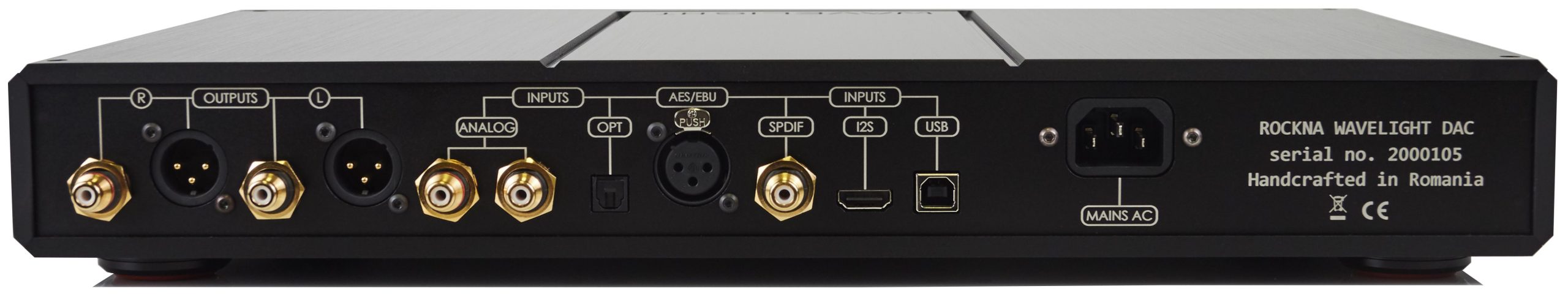

Skaitmeninių šaltinių prijungimas

USB ir LVDS I2S įvestys priima iki 32 bitų, 384 kHz PCM bei DSD512. Jas verta rinktis didžiausios nurodytos raiškos failams perduoti. Vien LVDS žymėjimas negarantuoja vienodo skirtingų I2S įrenginių kontaktų išdėstymo.

S/PDIF ir AES/EBU palaiko iki 24 bitų, 192 kHz PCM ir DSD64. Optinė įvestis priima iki 24 bitų, 176 kHz PCM ir DSD64. Optinė jungtis nesukuria elektrinio ryšio tarp šaltinio ir keitiklio.

Analoginių šaltinių ir garsumo valdymas

Analoginiams RCA ir XLR šaltiniams numatyti atskiri pasirenkamo stiprinimo diapazonai. Skaitmeniniu būdu valdomas analoginis garsumo reguliatorius leidžia įrenginį naudoti kaip pradinį stiprintuvą. Tai naudinga jungiant aktyviąsias kolonėles arba galios stiprintuvą.

Nesimetrinės išvesties didžiausias lygis yra 2,4 Vrms, o simetrinės XLR išvesties – 5,8 Vrms. Pradėkite nuo mažiausio analoginės įvesties stiprinimo. Aukštesnę padėtį rinkitės tik tada, kai šaltinio lygis per mažas.

Skaitmeniniai filtrai

Galimi NOS, tiesinės fazės, minimalios fazės ir hibridinės fazės filtrai. Atitinkamiems filtrams taikomas 8 kartų diskretizavimo dažnio didinimas. Filtrai leidžia pasirinkti skirtingą skaitmeninio signalo apdorojimą. Juos palyginkite klausymo vietoje, naudodami tą patį įrašą ir vienodą garsumą.

Valdymas ir pastatymas

7,25 kg sveriančiam įrenginiui skirkite stabilią lentyną. Papildomai palikite vietos galinėms jungtims ir kabelių lenkimo spinduliui. Visas korpusas pagamintas iš aliuminio.

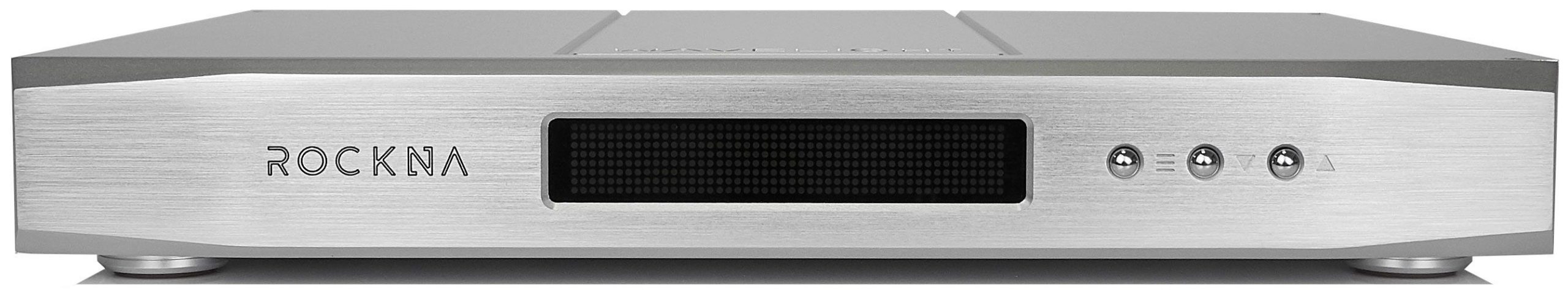

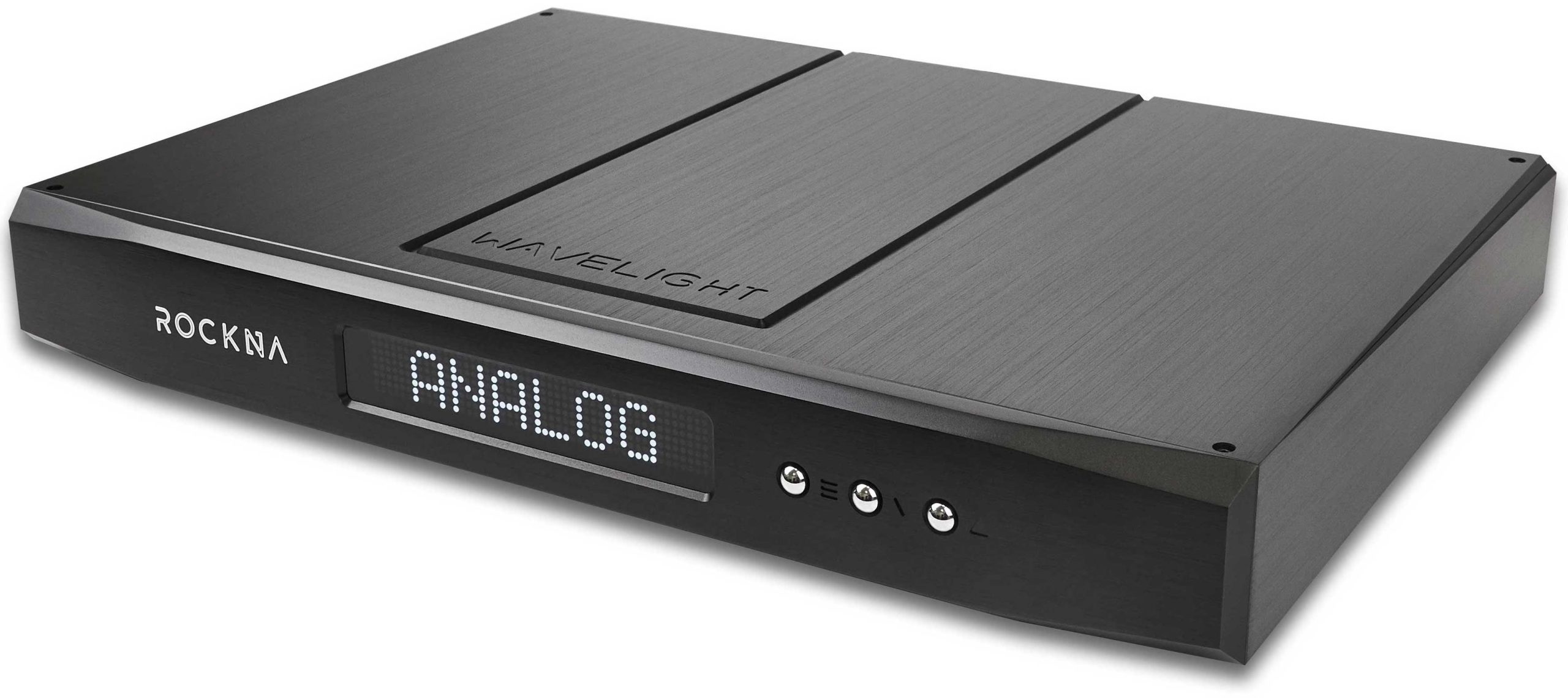

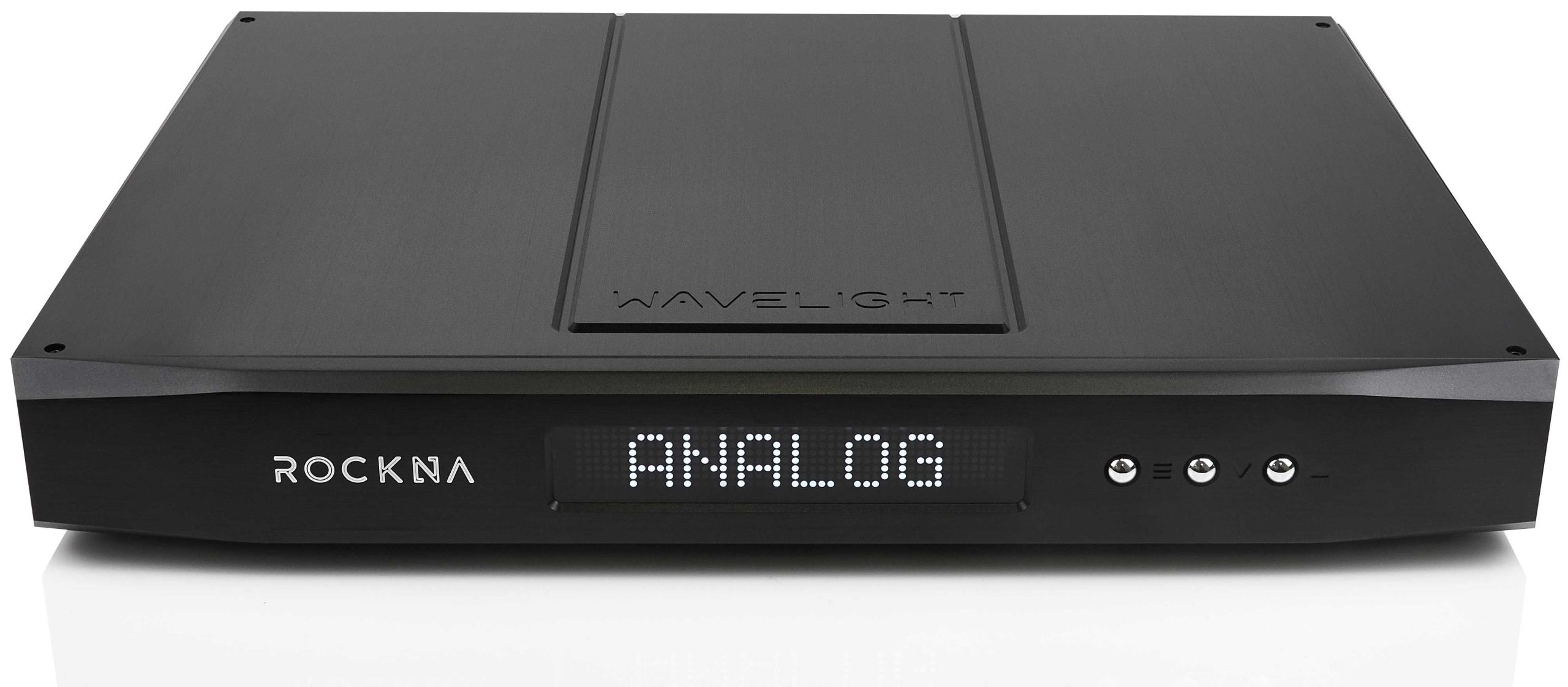

Baltą taškinės matricos ekraną galima pritemdyti pagal kambario apšvietimą. Priekiniame skydelyje įrengti trys valdymo jungikliai. Numatytos juoda ir sidabro spalvos korpuso versijos.

Techninės specifikacijos

DUK

Ar tai tik skaitmeninis-analoginis keitiklis?

Ne. Analoginės įvestys, šaltinių pasirinkimas ir garsumo valdymas leidžia jį naudoti kaip analoginį pradinį stiprintuvą.

Kurią įvestį rinktis didelės raiškos failams?

Kompiuteriui tinka USB. LVDS I2S taip pat palaiko didžiausius formatus, tačiau šaltinio kontaktų išdėstymas turi sutapti.

Ar galima įrenginį jungti tiesiai prie galios stiprintuvo?

Taip, nes analoginis garsumo valdymas leidžia reguliuoti išvesties lygį. Pirmą kartą jungdami nustatykite mažą garsumą.

Kaip parinkti analoginės įvesties stiprinimą?

Naudokite žemiausią padėtį, suteikiančią pakankamą garsumo diapazoną. Taip lieka daugiau reguliavimo atsargos kasdieniam klausymui.

Kaip naudoti namų kino sistemos apėjimo režimą?

Šis režimas skirtas integruoti įrenginį į namų kino sistemą. Aktyvinus jį, kanalų garsumą turi valdyti AV procesorius.

Kiek vietos reikia lentynoje?

Korpusas yra 430 mm pločio, 300 mm gylio ir 55 mm aukščio. Už jo palikite vietos jungtims.
