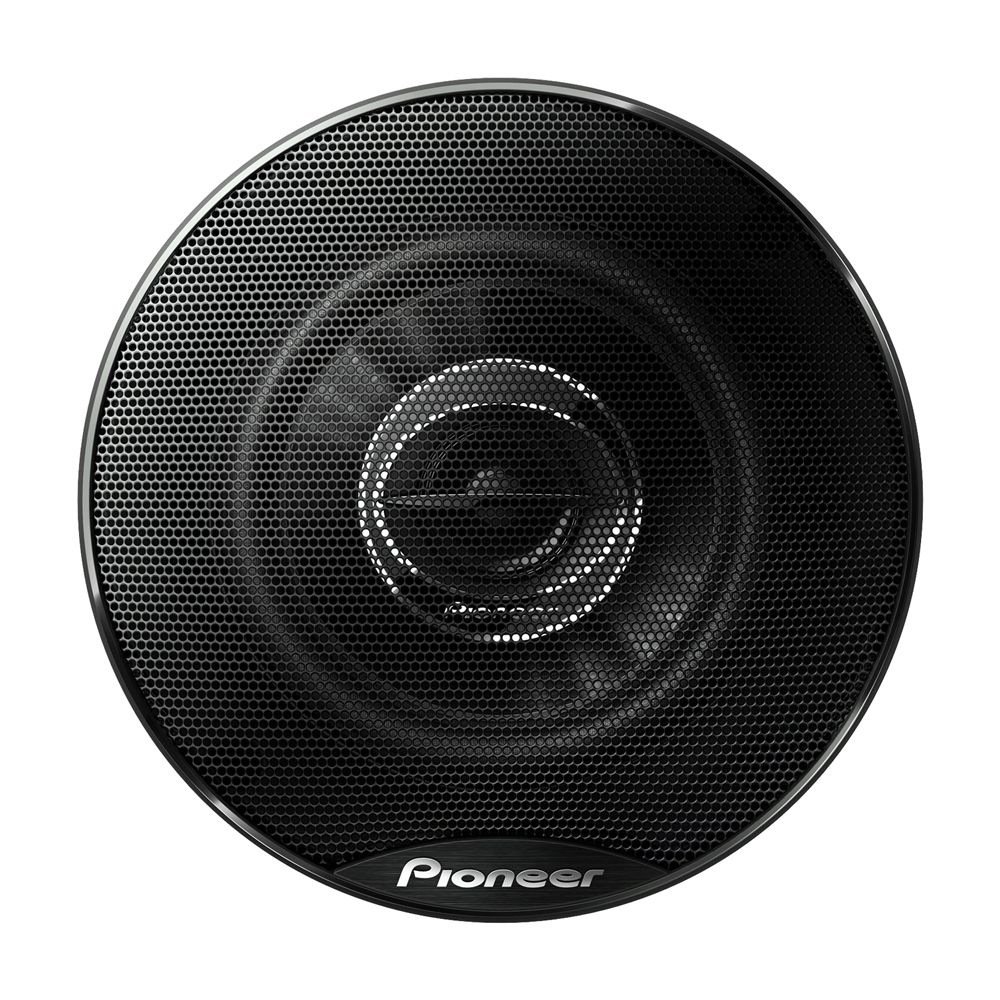

Pioneer TS-G1032i bendraašis automobilinis garsiakalbis

Pioneer TS-G1032i garsiakalbis yra 10 cm, dviejų juostų bendraašis automobilinis modelis. Jis skirtas montuoti automobilio garso sistemoje. Renkantis svarbiausi yra montavimo matmenys, 4 Ω varža ir stiprintuvo galios nustatymai.

Šis modelis tinka keičiant atitinkamo formato garsiakalbį arba komplektuojant naują automobilio garso sistemą. Prieš montuojant reikia įvertinti angą, laisvą gylį ir prijungto kanalo palaikomą apkrovą.

Bendraašė konstrukcija

Bendraašė konstrukcija (coaxial speaker) sutalpina abu garsiakalbius vienoje montavimo vietoje. Žemųjų ir vidutinių dažnių garsiakalbiai veikia toje pačioje ašyje. Toks išdėstymas leidžia atkurti platesnį dažnių diapazoną nenaudojant atskirai montuojamo vidutinių dažnių elemento.

Žemųjų dažnių garsiakalbiui naudojamas IMPP kompozitinis kūgis. 30 mm vidutinių dažnių garsiakalbis pagamintas iš PET. Varinė balso ritė suvyniota ant polimido karkaso, o magnetinėje sistemoje naudojamas feritas.

Elektrinis suderinimas ir prijungimas

4 Ω varža yra pagrindinis elektrinio suderinimo rodiklis. Automobilio grotuvo arba atskiro stiprintuvo kanalas turi palaikyti tokią apkrovą. Netinkama apkrova gali keisti stiprintuvo darbo režimą ir riboti saugiai naudojamą garsumą.

Garsiakalbį reikia jungti prie garsiakalbiams skirto stiprintuvo išėjimo. Laikykitės vienodo poliškumo visuose kanaluose. Sukeistas vieno kanalo poliškumas gali susilpninti žemuosius dažnius ir išsklaidyti garso centrą.

Galios parinkimas ir derinimas

Nurodyta nominali galia yra 30 W, o didžiausia įėjimo galia siekia 200 W. Didžiausia vertė neapibūdina ilgalaikio darbo. Stiprintuvą ir jo stiprinimą derinkite pagal nominalų rodiklį bei klausymosi garsumą.

Pradėkite nuo mažesnio stiprinimo nustatymo. Garsą didinkite palaipsniui ir sustokite atsiradus girdimam iškraipymui. Toks reguliavimas svarbesnis už vien didžiausios galios skaičių.

Montavimo vietos paruošimas

Nominalus formatas ir reikalinga anga nėra tas pats matmuo. Šiam modeliui reikia 106 mm išpjovos ir 43 mm montavimo gylio. Abu matmenis palyginkite su pasirinkta vieta dar prieš pjaudami apdailą.

Už garsiakalbio turi likti vietos magnetui, jungtims ir laidų lenkimui. Judantys automobilio mechanizmai negali liesti garsiakalbio. 0,4 kg svoris taip pat svarbus parenkant tvirtą montavimo pagrindą.

Dažnių atkūrimas

Nurodytas dažnių diapazonas yra 38-29 000 Hz, o žemiausias rezonansinis dažnis siekia 118 Hz. Realiam žemųjų dažnių atkūrimui įtakos turi montavimo vietos standumas, sandarumas ir automobilio salono akustika.

84 dB jautrumas padeda vertinti, kiek garsumo galima tikėtis su pasirinktu stiprintuvu. Jautrumą verta lyginti kartu su nominalia galia, o ne su didžiausios galios žyma.

Jeigu grotuvas arba stiprintuvas turi žemųjų dažnių ribojimo filtrą, nustatymą koreguokite klausydami. Kūgio eiga neturi tapti nekontroliuojama. Atsiradus iškraipymui, pakelkite apatinę atkuriamų dažnių ribą.

Techninės specifikacijos

DUK

Ar šis modelis tinka gamykliniam garsiakalbiui pakeisti?

Tinka, kai sutampa montavimo anga, galimas gylis ir garso sistemos elektrinė apkrova. Vien nominalaus garsiakalbio formato nepakanka.

Kaip parinkti tinkamą stiprintuvą?

Patikrinkite, ar stiprintuvo kanalas palaiko 4 Ω apkrovą, o galią derinkite pagal 30 W nominalią, ne 200 W didžiausią įėjimo galią.

Ar reikalingas žemųjų dažnių ribojimo filtras?

Filtras nėra garsiakalbio dalis, tačiau gali palengvinti sistemos derinimą. Jei toks reguliavimas yra grotuve, ribą koreguokite pagal kūgio eigą ir iškraipymą.

Ar šis garsiakalbis pakeičia žemųjų dažnių kolonėlę?

Ne. Tai 10 cm dviejų juostų bendraašis automobilinis garsiakalbis, o ne specializuota žemųjų dažnių kolonėlė. Žemiausia diapazono reikšmė savaime negarantuoja stipraus žemųjų dažnių slėgio.

Ką praktiškai suteikia bendraašė konstrukcija?

Abu garsiakalbiai naudoja vieną montavimo vietą. Tai svarbu automobilyje, kuriame nėra atskiros vietos papildomam dažnių juostos elementui.

Ar šį modelį galima naudoti namų stereo arba kino sistemoje?

Jis skirtas automobilio garso sistemai. Namų sistemai rinkitės tai paskirčiai pritaikytas kolonėles, net jeigu stiprintuvas palaiko tokią pačią apkrovą.

Ar prie vieno kanalo galima jungti kelis tokius garsiakalbius?

Kelių garsiakalbių jungimas keičia bendrą kanalo apkrovą. Lygiagrečiai juos junkite tik tada, kai stiprintuvas palaiko susidarančią mažesnę varžą.
