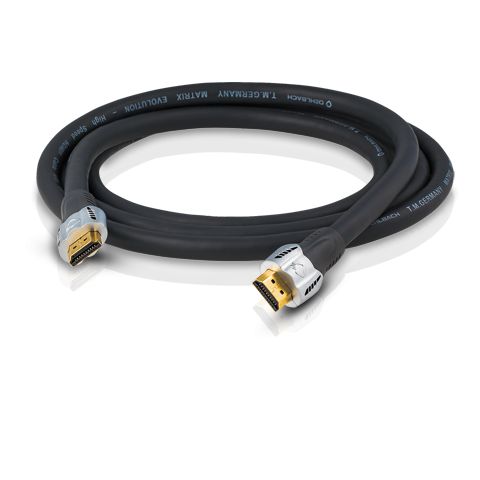

Oehlbach Matrix Evolution HDMI kabelis

Oehlbach Matrix Evolution HDMI kabelis skirtas vaizdo, daugiakanalio garso ir valdymo signalams perduoti tarp AV įrenginių. Tai didelės spartos HDMI kabelis (High-Speed HDMI), palaikantis 4K vaizdą iki 60 Hz. Galima rinktis juodos spalvos variantus nuo 0,75 iki 20 metrų.

Kabelis tinka televizoriui, projektoriui, „Blu-ray“ grotuvui, medijos grotuvui ar AV imtuvui sujungti. Iki 18 Gbit/s duomenų sparta leidžia perduoti nurodytus vaizdo, garso ir valdymo formatus viena jungtimi.

Vaizdas ir spalvų perdavimas

Kabelis palaiko 4K Ultra HD vaizdą 50 arba 60 Hz dažniu. Taip pat palaikomos 4K ir 2K raiškos, įskaitant 2160p 60 Hz signalą. Norint naudoti šiuos režimus, juos turi palaikyti ir signalo šaltinis, ir ekranas.

21:9 vaizdo formatas pritaikytas atitinkamo formato kino turiniui ir ekranams. Palaikomi „Full HD“, 4K raiškos 3D vaizdas ir išplėsta x.v.Color spalvų erdvė. Taip pat numatytas 30, 36 ir 48 bitų „Deep Color“ signalų perdavimas.

Kabelis nekeičia perduodamo vaizdo raiškos ir neatlieka mastelio keitimo. Galutinį režimą lemia sujungtų įrenginių HDMI jungtys, jų nustatymai ir atkuriamas turinys.

Garso perdavimas ir grąžinimo kanalas

Per HDMI jungtį galima perduoti iki 32 skaitmeninių garso kanalų. Palaikomi „Dolby TrueHD“ ir „DTS-HD“ formatai, taip pat 5.1 kanalų garsas. Faktinį formatą parenka suderinami šaltinio bei garso sistemos įrenginiai.

Garso grąžinimo kanalas (ARC) leidžia televizoriaus garsą tuo pačiu kabeliu grąžinti į suderinamą AV imtuvą. Jį taip pat galima naudoti su ARC palaikančia garso juosta. Televizoriuje ir garso įrenginyje turi būti įjungtos atitinkamos ARC funkcijos.

Ethernet kanalas ir įrenginių valdymas

HDMI Ethernet kanalas (HEC) skirtas tinklo ryšiui tarp šią funkciją palaikančių AV įrenginių. Suderinamas „Blu-ray“ grotuvas ir AV imtuvas gali dalytis tinklo jungtimi be atskiro tinklo kabelio.

HEC veikia tik tada, kai šią funkciją palaiko abu sujungti įrenginiai. Kabelis neatstoja maršrutizatoriaus ir nesuteikia interneto ryšio įrangai, kuri neturi HEC palaikymo.

HDMI CEC 2.0 leidžia suderinamiems įrenginiams perduoti valdymo komandas per HDMI jungtį. Pavyzdžiui, įjungus šaltinį gali būti įjungiamas televizorius arba pasirenkama tinkama įvestis. Tikslus veikimas priklauso nuo kiekvieno įrenginio CEC nustatymų.

Laidininkas, ekranavimas ir jungtys

Vidinis laidininkas pagamintas iš sidabruoto bedeguonio vario (SPC/OFC). Kabelyje naudojamas trigubas ekranavimas. Ši konstrukcija skirta skaitmeniniam signalui perduoti per visą pasirinkto ilgio kabelį.

Tiesios jungtys turi vientisus metalinius korpusus ir 24 karatų auksu dengtus kontaktus; už įrenginio joms reikia pakankamai vietos.

Lankstus medžiaginis apvalkalas palengvina kabelio tiesimą televizoriaus spintelėje arba AV įrangos stove. Jis taip pat patogus vedant ilgesnį kabelį iki projektoriaus. Prie metalinių jungčių kabelio nereikėtų staigiai užlenkti.

Kaip pasirinkti tinkamą ilgį

Siūlomi 0,75, 1,20, 1,70, 2,20, 3,20 ir 5,10 metro variantai. Ilgesnėms trasoms skirti 7,50, 10, 12, 15, 18 ir 20 metrų kabeliai. Visų variantų spalva yra juoda.

Trumpam sujungimui įrangos stove rinkitės artimiausią reikiamą ilgį, palikdami nedidelę atsargą jungtims pasiekti. Per ilgas kabelis sudarys nereikalingą kilpą, o per trumpas įtemps jungtis.

Projektoriaus trasei pirmiausia išmatuokite visą vedimo kelią, įskaitant posūkius ir nusileidimą iki įrangos. Kabelio ilgis turi būti vertinamas pagal trasą, o ne tiesų atstumą tarp įrenginių.

Didelės spartos HDMI veikimas nurodomas ir 20 metrų variantui. Ilgoje trasoje svarbu, kad šaltinis bei ekranas palaikytų pasirinktą 4K, spalvų ir garso režimą.

Naudojimas skirtingose sistemose

Namų kino sistemoje kabeliu galima sujungti šaltinį su AV imtuvu arba imtuvą su televizoriumi. ARC naudingas jungiant televizoriaus HDMI ARC lizdą su atitinkamu imtuvo lizdu.

Stereo sistemoje jis tinka HDMI jungtis turinčiam stiprintuvui, imtuvui ar tinklo grotuvui. Tai skaitmeninis HDMI kabelis, todėl jis tiesiogiai nepakeičia analoginio RCA arba XLR kabelio.

Kiekvienai atskirai HDMI jungčiai reikia savo kabelio. Jei sistemoje naudojami keli šaltiniai, jie gali būti jungiami į atskiras AV imtuvo įvestis. Vienas papildomas kabelis tuomet jungia imtuvo išvestį su ekranu.

Techninės specifikacijos

DUK

Kurį ilgį rinktis įrangai tame pačiame stove?

Išmatuokite tikrą kabelio kelią ir pridėkite nedidelę atsargą jungtims pasiekti. Venkite didelės perteklinio kabelio kilpos už įrangos.

Ar Ethernet kanalas pakeičia įprastą tinklo kabelį?

Jis gali perduoti tinklo ryšį tarp dviejų HEC palaikančių AV įrenginių. Jei bent vienas įrenginys HEC nepalaiko, reikės įprasto tinklo ryšio.

Kaip prijungti televizorių naudojant ARC?

Sujunkite televizoriaus ARC lizdą su tokiu pačiu AV imtuvo ar garso juostos lizdu. Tada abiejuose įrenginiuose įjunkite ARC funkciją.

Ar kabeliu galima perduoti 4K vaizdą 60 Hz dažniu?

Taip, nurodytas 2160p 60 Hz ir iki 18 Gbit/s palaikymas. Šį režimą turi palaikyti abu sujungti įrenginiai.

Ar jis tinka daugiakanalei namų kino sistemai?

Taip, palaikomi iki 32 skaitmeninių kanalų, „Dolby TrueHD“, „DTS-HD“ ir 5.1 garsas. Atkuriamą formatą lemia visa sujungta sistema.

Ar galima šiuo kabeliu pakeisti stereo RCA kabelį?

Ne. Jis perduoda skaitmeninį signalą per HDMI jungtis. Analoginėms RCA jungtims reikia atskiro tinkamo kabelio arba signalo keitiklio.

Ką reikia įvertinti tiesiant 20 metrų kabelį?

Matuokite visą trasą ir palikite vietos tiesioms metalinėms jungtims. Patikrinkite pasirinktą vaizdo režimą abiejuose įrenginiuose po prijungimo.

Ar CEC valdymas pradės veikti automatiškai?

CEC turi palaikyti visi valdomi įrenginiai. Jų nustatymuose gali reikėti atskirai įjungti HDMI valdymo funkciją.
