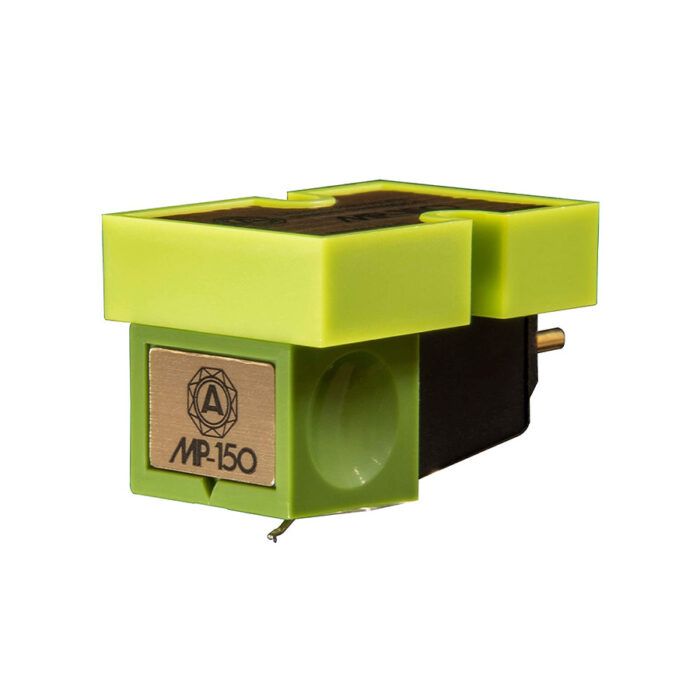

Nagaoka MP-150 patefono galvutė

Nagaoka MP-150 patefono galvutė (phono cartridge) skirta vinilo grotuvui ir darbui su 47 kΩ fono įėjimu. Tai magnetodinaminė galvutė su permalojaus sistema, keičiama adata ir 4,5 mV išėjimo įtampa.

Keičiama adata leidžia pakeisti susidėvėjusį adatos mazgą nekeičiant visos galvutės. Tai svarbu ilgai naudojant tą patį tinkamai suderintą galvutės korpusą.

Adatos ir laikiklio konstrukcija

Elipsinė deimantinė adata yra itin smulkiai poliruota, o jos matmenys siekia 0,4 × 0,7 mil. Elipsinė forma skirta sekti plokštelės griovelį abiem kraštais. Tikslus galvutės išlygiavimas padeda šią geometriją išnaudoti tinkamai.

Adatos laikiklis pagamintas iš grūdinto aliuminio lydinio. Jis yra lengvas ir siaurėjantis. Tokia konstrukcija mažina judančios sistemos masę, tačiau montuojant svarbu neapkrauti adatos šonine jėga.

Prijungimas prie garso sistemos

Galvutė perduoda 4,5 mV signalą, kai matavimo greitis yra 5 cm/s. Jai reikia fono korektoriaus, pritaikyto tokio lygio signalui ir 47 kΩ apkrovai. Įprastas linijinis stiprintuvo įėjimas fono korektoriaus neatstoja.

Jeigu stiprintuvas turi patefono įėjimą, jo apkrova turi atitikti nurodytą vertę. Naudojant atskirą fono korektorių, 47 kΩ parenkama jo nustatymuose, jeigu įrenginys leidžia juos keisti.

Montavimas ir sureguliavimas

Rekomenduojama prispaudimo jėga yra 1,7 g, o leidžiamas diapazonas siekia 1,5-2,0 g. Pirmiausia subalansuokite tonarmą, tada nustatykite jėgą pagal jo skalę. Tikslesniam rezultatui galima naudoti atskiras adatų svarstykles.

Galvutę išlygiuokite pagal konkrečiam grotuvui skirtą šabloną. Netikslus išsikišimas arba pasukimo kampas gali didinti kanalų skirtumus ir iškraipymus plokštelės pabaigoje.

Pradinę tonarmo slydimo kompensaciją galima nustatyti arti prispaudimo jėgos vertės. Galutinį nustatymą koreguokite pagal tonarmo instrukciją ir stabilų adatos judėjimą griovelyje.

Galvutė sveria 6,5 g. Prieš montuojant svarbu įsitikinti, kad tonarmo atsvaras leidžia subalansuoti šį svorį kartu su laikikliu ir tvirtinimo detalėmis.

Grotuvo vieta

Grotuvą statykite ant lygaus ir stabilaus pagrindo. Vibracijos gali pasiekti adatą per korpusą bei tonarmą. Dėl to patefonas neturėtų stovėti ant vibruojančios kolonėlės ar nestabilaus baldo.

Techninės specifikacijos

DUK

Kokio fono korektoriaus reikia?

Rinkitės korektorių, priimantį 4,5 mV lygio signalą ir palaikantį 47 kΩ apkrovą. Galvutės nejunkite tiesiai prie įprasto linijinio įėjimo.

Nuo kokios prispaudimo jėgos pradėti derinimą?

Pradėkite nuo 1,7 g ir neviršykite nurodyto 1,5-2,0 g diapazono. Jėgą nustatykite tik subalansavę tonarmą.

Ar susidėvėjus adatai reikės keisti visą galvutę?

Ne. Keičiamas adatos mazgas leidžia palikti sumontuotą galvutės korpusą. Po keitimo dar kartą patikrinkite prispaudimo jėgą.

Ar galima rinktis MP-200 adatą?

MP-200 adata siūloma kaip atskirai pasirenkamas atnaujinimas. Prieš perkant būtina tiksliai suderinti jos modelį su MP-150 korpusu.

Kodėl svarbus tikslus galvutės išlygiavimas?

Elipsinė adata turi taisyklingai liesti abu griovelio kraštus. Tinkamas kampas padeda išlaikyti tikslesnį sekimą visoje plokštelės pusėje.
