Mola Mola Makua fono korektoriaus modulis

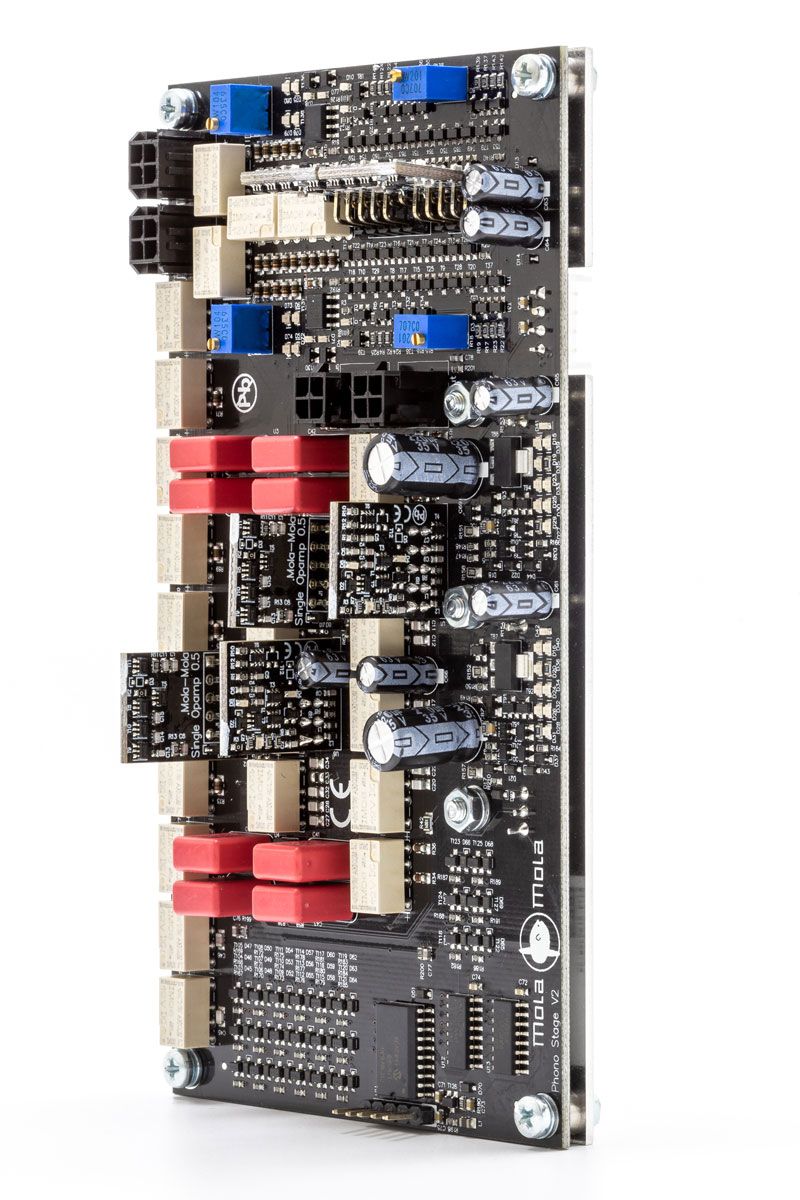

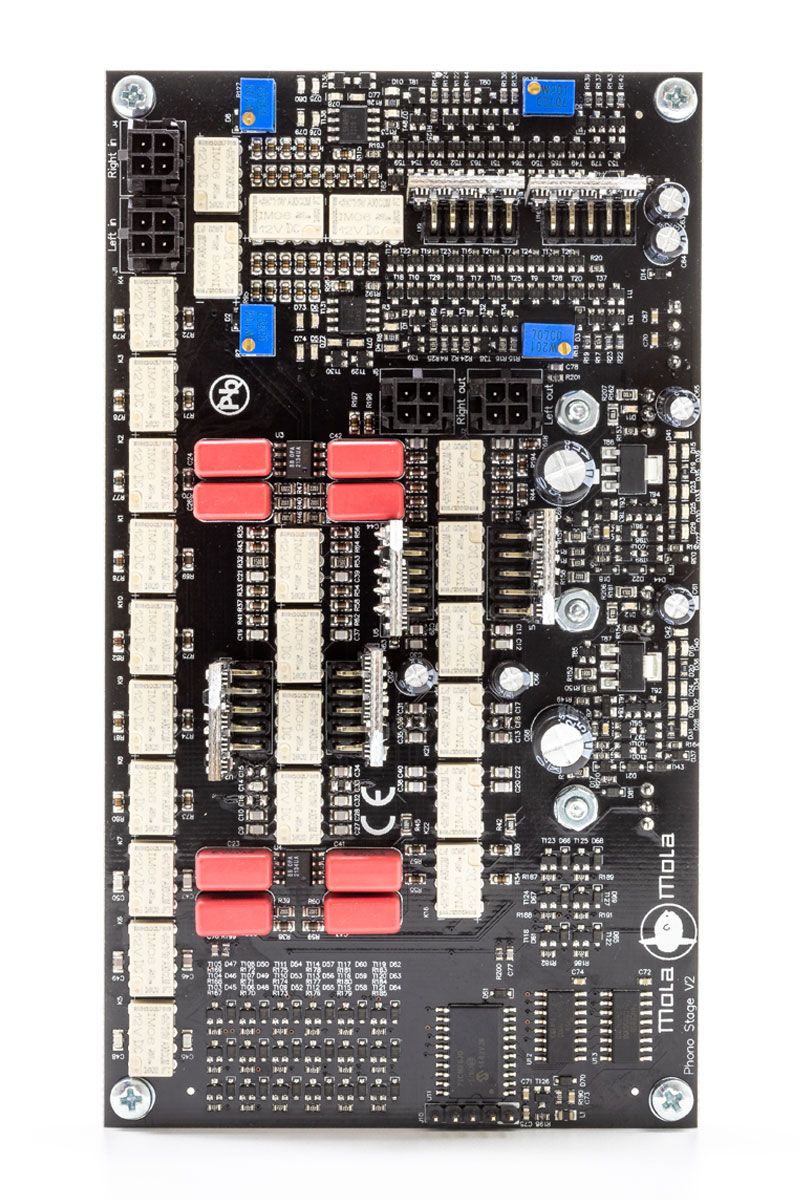

Mola Mola Makua fono korektoriaus modulis yra vidinis, konfigūruojamas fono korektoriaus modulis Mola Mola Makua priešstiprintuvui. Jis skirtas judančios ritės (MC) ir judančio magneto (MM) patefono galvutėms. Atskiri MC ir MM įėjimo traktai leidžia kiekvieną galvutės tipą derinti pagal jo elektrines savybes.

Tai nėra atskiras fono korektorius su nuosavu korpusu. Modulis tinka sistemai, kurios centru yra Makua ir kurioje reikia lankstaus vinilo šaltinių valdymo. Stiprinimas, varža, talpa ir korekcijos kreivė keičiami pagal galvutę bei leidinio tipą.

Atskiri MC ir MM signalų traktai

Įprastoje schemoje MC galvutės signalas pirmiausia stiprinamas, o tada perduodamas MM pakopai. Šiame modulyje naudojami du visiškai nepriklausomi įėjimo traktai. MC signalas nevedamas per MM pakopą, todėl abiem galvučių tipams išlaikomas vienodai trumpas signalo kelias.

MC įėjimo pakopa optimizuota pagal srovės triukšmą, o MM įėjimo pakopa – pagal įtampos triukšmą. Toks atskyrimas leidžia pasirinkti galvutės tipą neįtraukiant nereikalingos kito įėjimo pakopos.

Galvutės suderinimas

Įėjimo stiprinimas keičiamas 5 dB žingsniais visame 40 dB reguliavimo diapazone. Jautrumą galima nustatyti nuo 30 µV iki 5 mV. Tai leidžia pritaikyti signalo lygį skirtingo jautrumo MC ir MM galvutėms.

Pradėkite nuo galvutei rekomenduojamo apkrovimo ir tinkamo stiprinimo. Per mažas stiprinimas vers garsą kelti vėlesnėse sistemos pakopose. Per didelis nustatymas gali sumažinti naudingą garsumo reguliavimo diapazoną.

Įėjimo varža ir įėjimo talpa perjungiamos atskirai. Varža dažniausiai svarbiausia derinant MC galvutę. Talpos nustatymas ypač aktualus MM galvutėms ir prie jų prijungtam kabeliui. Konkrečios varžos bei talpos vertės nepateiktos.

Korekcijos skirtingiems leidiniams

Modulis neapsiriboja vien standartine RIAA korekcija. Numatytos kelios laiko konstantos ir žemųjų dažnių pakopos. Pardavėjo teigimu, jų deriniai skirti įvairioms plokštelių įrašymo kreivėms, įskaitant daugelį 78 aps./min. leidinių.

RIAA atitiktis nurodyta ±0,1 dB tikslumu. Istoriniam leidiniui korekciją rinkite pagal jo įrašymo standartą. Netinkama kreivė pakeis dažnių balansą, todėl jos nereikėtų naudoti kaip įprasto tembrų reguliatoriaus.

Galimos t1 konstantos siekia 200, 250, 318, 400 ir 450 µs. t2 pasirinkimai yra 50, 64, 75 ir 100 µs. Žemųjų dažnių pakopai galima rinktis 14, 18 arba 20 dB nustatymą.

Valdymas ir išankstiniai nustatymai

Valdymas buvo sukurtas Mola Mola Remote programėlei išmaniajame telefone arba planšetėje. Ji leido keisti parametrus klausantis muzikos. Dabartinis programėlės suderinamumas su šiuolaikinėmis mobiliųjų įrenginių sistemomis nėra patvirtintas.

Nustatymus galima priskirti išankstinių nustatymų mygtukams. Tai naudinga naudojant kelias galvutes arba skirtingų standartų plokšteles. Išsaugotas derinys sutrumpina perėjimą tarp šaltinių ir sumažina poreikį kiekvieną parametrą rinktis iš naujo.

Jungimas prie Makua sistemos

Makua galima sukonfigūruoti taip, kad pasirinktą jo įėjimą nukreiptų per fono korektoriaus modulį. Dėl tokio maršruto galima naudoti kelis prijungtus patefonus arba galvutes. Kiekvienam šaltiniui pritaikomi jam reikalingi fono nustatymai.

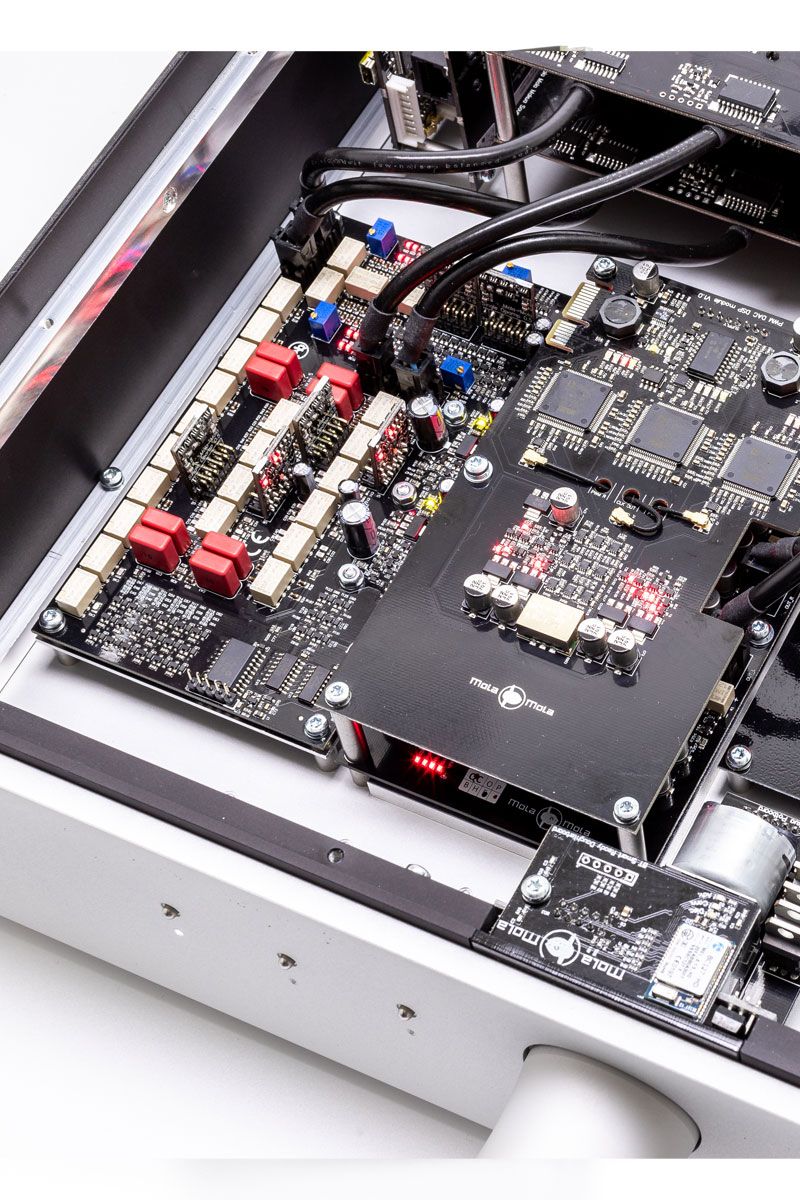

Modulis montuojamas priešstiprintuvo viduje, todėl jam nereikia atskiros vietos aparatūros lentynoje. Patefonas jungiamas prie atitinkamo Makua įėjimo. Tai stereo sistemos vinilo šaltinio dalis, o ne atskiras linijinio lygio įrenginys.

Techninės specifikacijos

Produkto tipas	Vidinis konfigūruojamas fono korektoriaus modulis
Paskirtis	Mola Mola Makua priešstiprintuvui
Palaikomos galvutės	Judančios ritės (MC) ir judančio magneto (MM)
Įėjimo architektūra	Visiškai nepriklausomi MC ir MM signalų traktai
Signalų keliai	Vienodai trumpi MC ir MM traktai
MC pakopos optimizavimas	Pagal srovės triukšmą
MM pakopos optimizavimas	Pagal įtampos triukšmą
Įėjimo stiprinimas	Perjungiamas 5 dB žingsniais 40 dB diapazone
Jautrumas	Reguliuojamas nuo 30 µV iki 5 mV
Įėjimo varža	Atskirai perjungiama
Įėjimo talpa	Atskirai perjungiama
MC įėjimo triukšmas	0,35 nV/√Hz
MM įėjimo triukšmas	0,9 pA/√Hz
RIAA atitiktis	±0,1 dB
t1 laiko konstantos	200, 250, 318, 400 ir 450 µs
t2 laiko konstantos	50, 64, 75 ir 100 µs
Žemųjų dažnių pakopa	14, 18 arba 20 dB
Korekcijos galimybės	Įvairios įrašymo kreivės, įskaitant naudojamas daugeliui 78 aps./min. plokštelių
Nustatymų valdymas	Mola Mola Remote programėlė ir išankstinių nustatymų mygtukai
Įėjimų maršruto parinkimas	Makua gali nukreipti pasirinktą įėjimą per fono korektorių
Kelių šaltinių naudojimas	Galima prijungti kelis patefonus arba galvutes per Makua įėjimus
THD ir IMD	Pardavėjo deklaruojami kaip neišmatuojami; matavimo slenkstis ir sąlygos nenurodyti

DUK

Ar tai atskiras fono korektorius?

Ne. Tai vidinis Makua priešstiprintuvo modulis, todėl jis nėra skirtas naudoti kaip savarankiškas korpusinis įrenginys.

Ar galima naudoti ir MC, ir MM galvutes?

Taip. Kiekvienam tipui skirta nepriklausoma įėjimo pakopa. Pasirinkite tinkamą traktą ir suderinkite stiprinimą, varžą bei talpą.

Kaip pasirinkti pradinį stiprinimą?

Remkitės galvutės išėjimo lygiu ir pradėkite nuo saikingo nustatymo. Tada palyginkite garsumą su kitais šaltiniais, neviršydami patogaus reguliavimo diapazono.

Ar galima prijungti daugiau nei vieną patefoną?

Taip. Makua įėjimų maršruto parinkimas leidžia kelis šaltinius nukreipti per modulį. Jiems galima parinkti skirtingus išsaugotus nustatymus.

Ar modulis tinka senoms 78 aps./min. plokštelėms?

Numatytos korekcijos apima kreives, naudotas daugeliui tokių leidinių. Tinkamas derinys priklauso nuo konkrečios plokštelės įrašymo standarto.

Ar nustatymams būtina mobilioji programėlė?

Parametrams buvo numatytas programėlės valdymas, o nustatymus galima priskirti išankstinių nustatymų mygtukams. Šiuolaikinių telefonų ir planšečių palaikymas nėra patvirtintas.

Ar modulį reikia montuoti į Makua priešstiprintuvį?

Taip, jis aprašomas kaip vidinis Makua priešstiprintuvo modulis. Prieš perkant būtina patikrinti konkrečios Makua versijos suderinamumą ir montavimo reikalavimus, nes ši informacija nėra patvirtinta.
