Mola Mola DAC priedas

Mola Mola DAC priedas yra skaitmeninio garso keitiklio modulis, skirtas montuoti priešstiprintuvo papildomos įrangos lizde. Jis priima garsą per laidines, belaidę ir tinklo jungtis, o analoginį signalą perduoda priešstiprintuvui. Tai pasirinkimas sistemai, kurioje skaitmeninius šaltinius norima jungti per priešstiprintuvą.

Konstrukcija ir vieta sistemoje

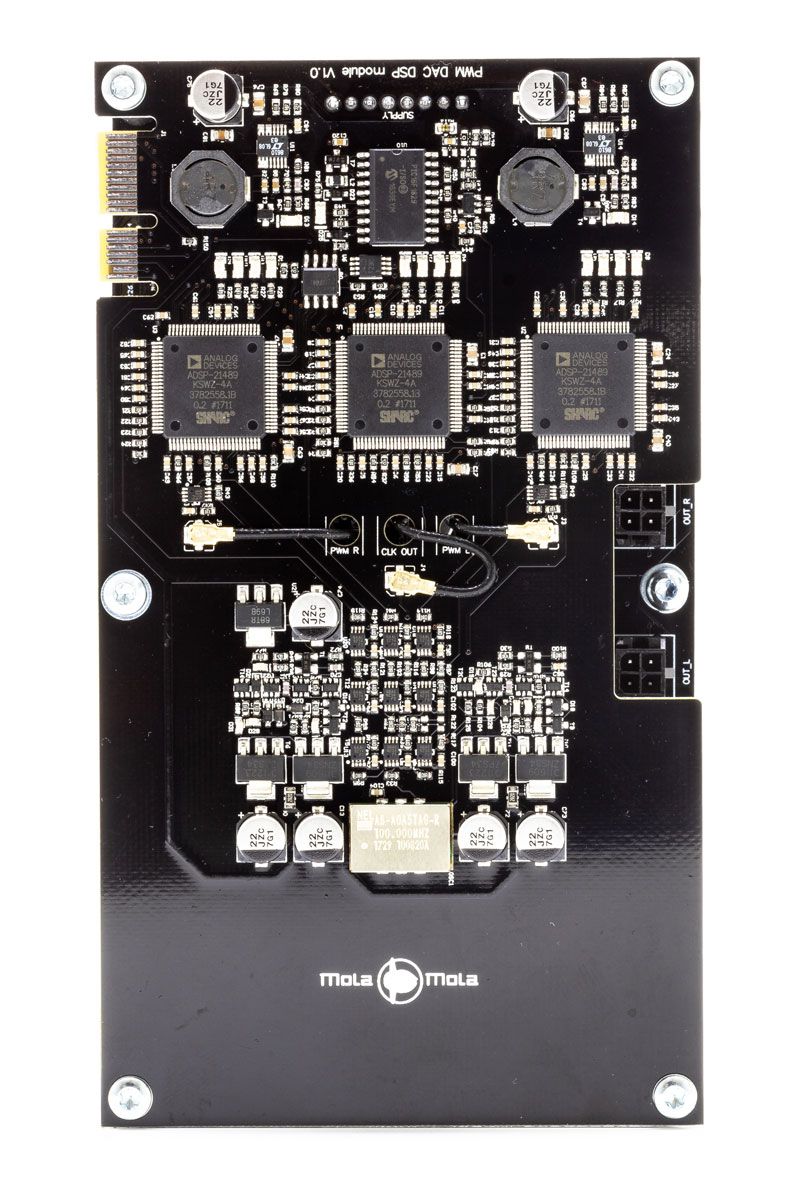

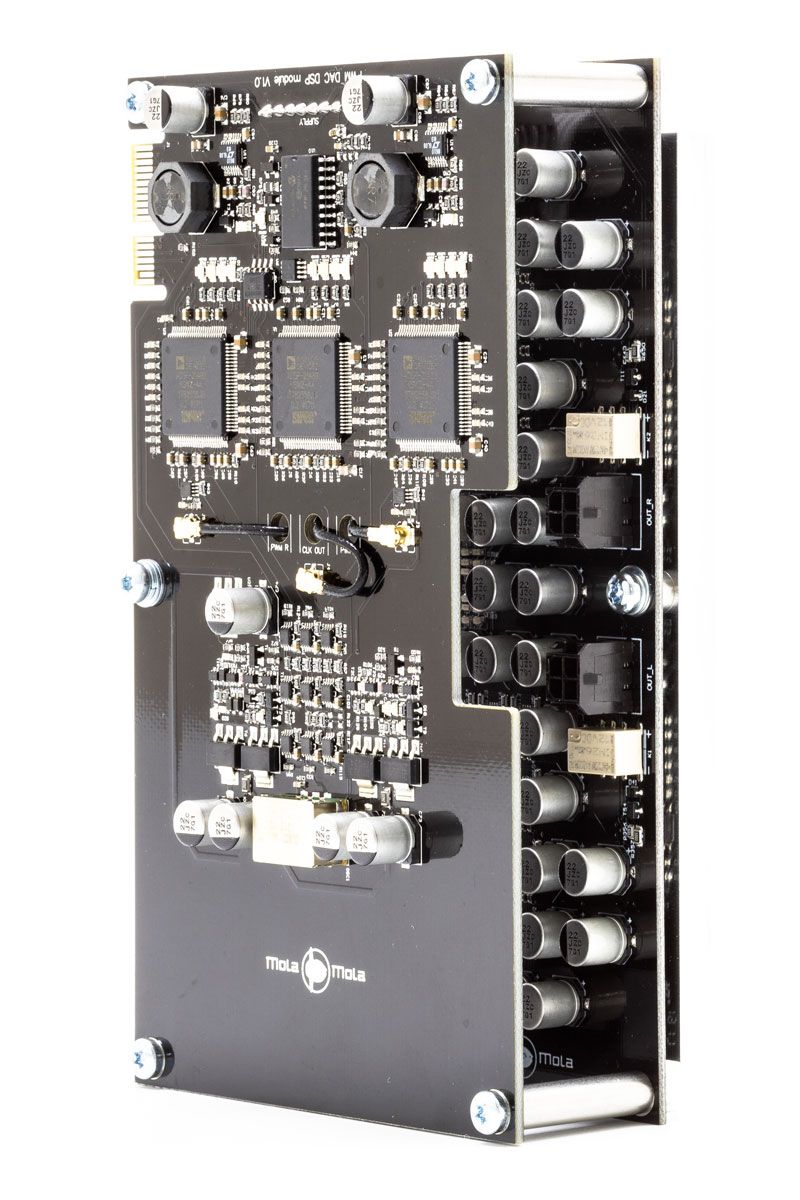

Keitiklį sudaro dvi viena virš kitos montuojamos plokštės. Toks išdėstymas leidžia modulį įtaisyti priešstiprintuvo papildomos įrangos lizde. Prieš renkantis priedą svarbu žinoti, kokiam priešstiprintuvui jis perkamas: vien lizdo buvimas dar nenusako konkretaus modelio suderinamumo.

Pirmoji plokštė visą gaunamą skaitmeninį garsą padidina iki 3,125 MHz ir 32 bitų bei paverčia triukšmo formavimo PWM signalu. Antrojoje yra du atskiri monofoniniai keitikliai. Kiekviename jų naudojamas diskretus 32 pakopų FIR keitiklis ir vienos pakopos ketvirtos eilės filtruojantis srovės į įtampą keitiklis. Ši grandinė PWM signalą paverčia analoginiu garsu.

Šaltinių jungimas

AES/EBU jungtis per XLR skirta skaitmeniniam AES/EBU signalui. Jei šaltinis turi optinę išvestį, jam numatyta Toslink jungtis. Prie kompiuterio ar kito suderinamo USB šaltinio modulis jungiamas per B tipo USB jungtį. Renkantis laidą svarbu atskirti šias skaitmenines jungtis nuo priešstiprintuvo analoginių jungčių.

Bluetooth ryšiui numatyti SBC, AAC, aptX ir LDAC kodekai. Naudojamas kodekas priklausys ir nuo siunčiančio įrenginio galimybių. Ethernet jungtis anksčiau buvo siūloma „Roon“ atkūrimui; jos naudojimas su dabartine paslauga priklauso nuo esamos sistemos palaikymo.

Failų formatai ir jų ribos

Keitikliui nurodytas PCM iki 384 kHz ir 32 bitų palaikymas. Didesni nei 192 kHz dažniai ir didesnis nei 24 bitų gylis taikomi tik USB ir „Roon“ keliams. Todėl šaltinio jungtį verta rinktis pagal turimų įrašų formatą: didžiausių PCM parametrų nereikėtų priskirti optinei ar AES/EBU jungčiai.

DoP ir natyvus DSD iki keturgubo greičio taip pat numatyti tik per USB ir „Roon“. Jei kolekcijoje yra DSD įrašų, USB yra aiškiai nurodytas jų prijungimo kelias. Kitų jungčių DSD palaikymas nenurodytas.

Taktinis signalas ir garso charakteristikos

Asinchroninis diskretizavimo dažnio didinimo algoritmas matuoja įeinančio signalo dažnių santykį. Po kelių sekundžių, kai signalas užfiksuojamas, šis matavimas sustabdomas. Tada dažnio stabilumą lemia vidinis 100 MHz SC-cut osciliatorius. Ši veikimo seka svarbi jungiant skirtingus skaitmeninius šaltinius: keitiklis po užfiksavimo remiasi savo vidiniu laikrodžiu.

Nurodytas 130 dB signalo ir triukšmo santykis. Bendrasis harmoninis ir intermoduliacinis iškraipymas apibūdinamas kaip neišmatuojamas, o -140 dB vertė yra įvertis, ne matavimo rezultatas. Dažnių juostos riba siekia 80 kHz su apodizuojančia charakteristika. Šiuos dydžius patogiausia lyginti su kitų įrenginių duomenimis tik atsižvelgiant į jų matavimo sąlygas.

Techninės specifikacijos

Tipas ir montavimas	DAC priedas priešstiprintuvo papildomos įrangos lizdui; dviejų plokščių modulis
Pirmosios plokštės apdorojimas	Įeinančio garso diskretizavimo dažnio didinimas iki 3,125 MHz ir 32 bitų; triukšmo formavimo PWM
Antrosios plokštės keitikliai	Du monofoniniai DAC; kiekviename – diskretus 32 pakopų FIR keitiklis ir vienos pakopos ketvirtos eilės filtruojantis srovės į įtampą keitiklis
Taktinis signalas	Asinchroninis dažnio didinimas; dažnių santykio matavimas sustabdomas po kelių sekundžių signalo užfiksavimo; 100 MHz SC-cut osciliatorius
Skaitmeninės jungtys	AES/EBU per XLR, optinė Toslink, B tipo USB, Bluetooth, Ethernet
Bluetooth kodekai	SBC, AAC, aptX, LDAC
Tinklo funkcija	Ethernet jungtis, anksčiau siūlyta „Roon“ atkūrimui
PCM	Iki 384 kHz ir 32 bitų; didesnis nei 192 kHz dažnis ir didesnis nei 24 bitų gylis – tik per USB ir „Roon“
DSD	DoP ir natyvus DSD iki keturgubo greičio; tik per USB ir „Roon“
Visos skalės išvesties lygis	20 dBu
Signalo ir triukšmo santykis	130 dB
THD ir IMD	Apibūdinami kaip neišmatuojami; -140 dB yra įvertis
Dažnių juosta	Iki 80 kHz, apodizuojanti charakteristika
Integruotas taktinio signalo netolygumas	Mažiau kaip 1 ps nuo 10 Hz; mažiau kaip 300 fs nuo 1 kHz
Taktinio signalo netolygumo slopinimas	Daugiau kaip 80 dB ties 1 Hz po 20 sekundžių signalo užfiksavimo

DUK

Ar šis priedas pakeičia atskirą DAC įrenginį?

Jis atlieka skaitmeninio garso keitiklio funkciją priešstiprintuvo viduje. Atskiram išoriniam DAC įrenginiui reikėtų vietos ir jo prijungimo prie priešstiprintuvo; šis modulis montuojamas papildomos įrangos lizde.

Ar priedas tiks bet kuriam priešstiprintuvui?

Ne. Jam reikalingas suderinamas priešstiprintuvas su tinkamu papildomos įrangos lizdu. Vien iš šio priedo jungčių sąrašo negalima spręsti, su kuriuo priešstiprintuvo modeliu jis veiks.

Kurią jungtį rinktis didelės raiškos PCM arba DSD įrašams?

USB yra nurodytas kelias abiem atvejais. Juo numatyti PCM parametrai virš 192 kHz ar 24 bitų, taip pat DoP ir natyvus DSD. Tiems patiems formatams nurodytas ir „Roon“ kelias.

Ar XLR jungtį galima naudoti analoginiam šaltiniui?

Šio priedo XLR jungtis skirta skaitmeniniam AES/EBU signalui. Analoginės XLR išvesties šaltinis jai netinka vien dėl to, kad jungties forma tokia pati.

Ar Bluetooth ryšiu visada bus naudojamas LDAC?

Ne. Priedui numatyti keli kodekai, tačiau konkretų ryšio kodeką lemia ir siunčiantis įrenginys. Telefono ar grotuvo palaikomas kodekas gali skirtis.

Kur modulis yra garso signalo kelyje?

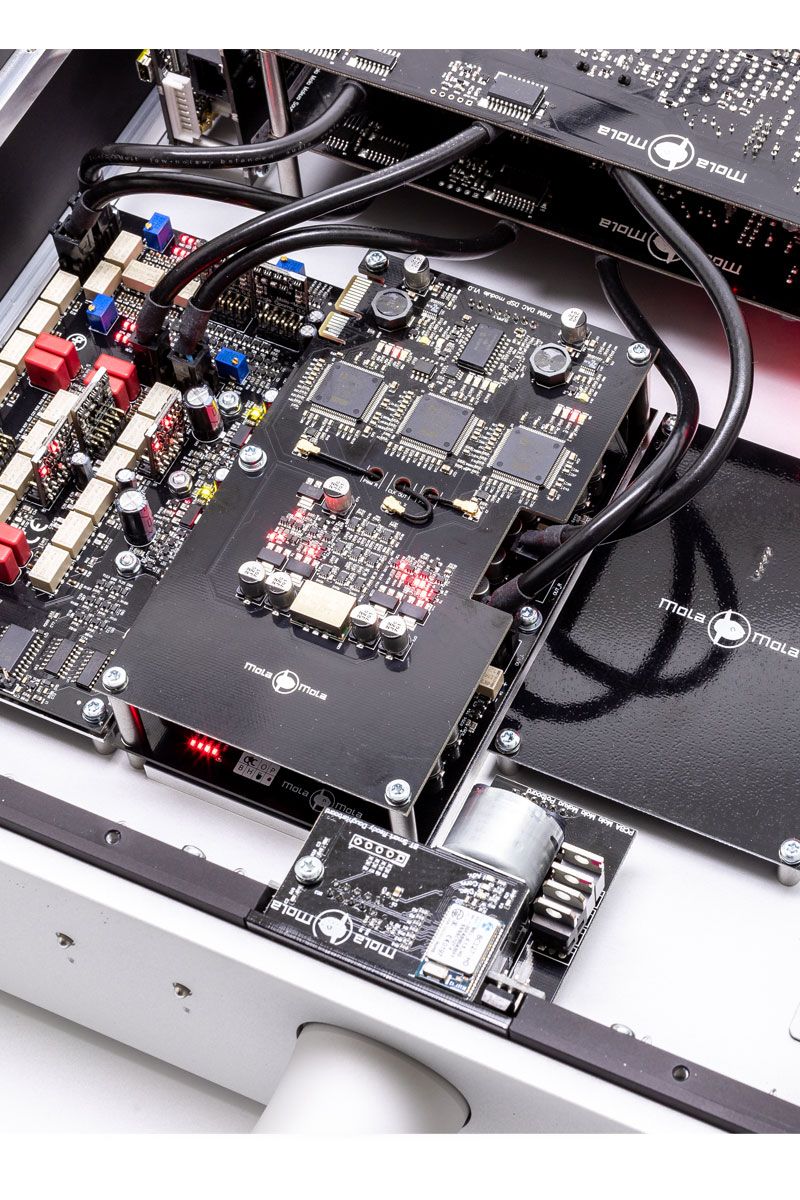

Skaitmeniniai šaltiniai jungiami prie modulio, įtaisyto suderinamo priešstiprintuvo viduje. Modulis paverčia jų signalą analoginiu ir perduoda priešstiprintuvui. Tolimesnį kelią iki stiprinimo ir kolonėlių lemia priešstiprintuvas bei likusi sistema.

Ar Ethernet jungtis veiks su dabartine „Roon“ sistema?

Apraše Ethernet jungtis siejama su „Roon“ atkūrimu, tačiau dabartinis suderinamumas nepatikrintas. Jei planuojate naudoti šį kelią, prieš rinkdamiesi priedą patikrinkite savo sistemos palaikymą.
