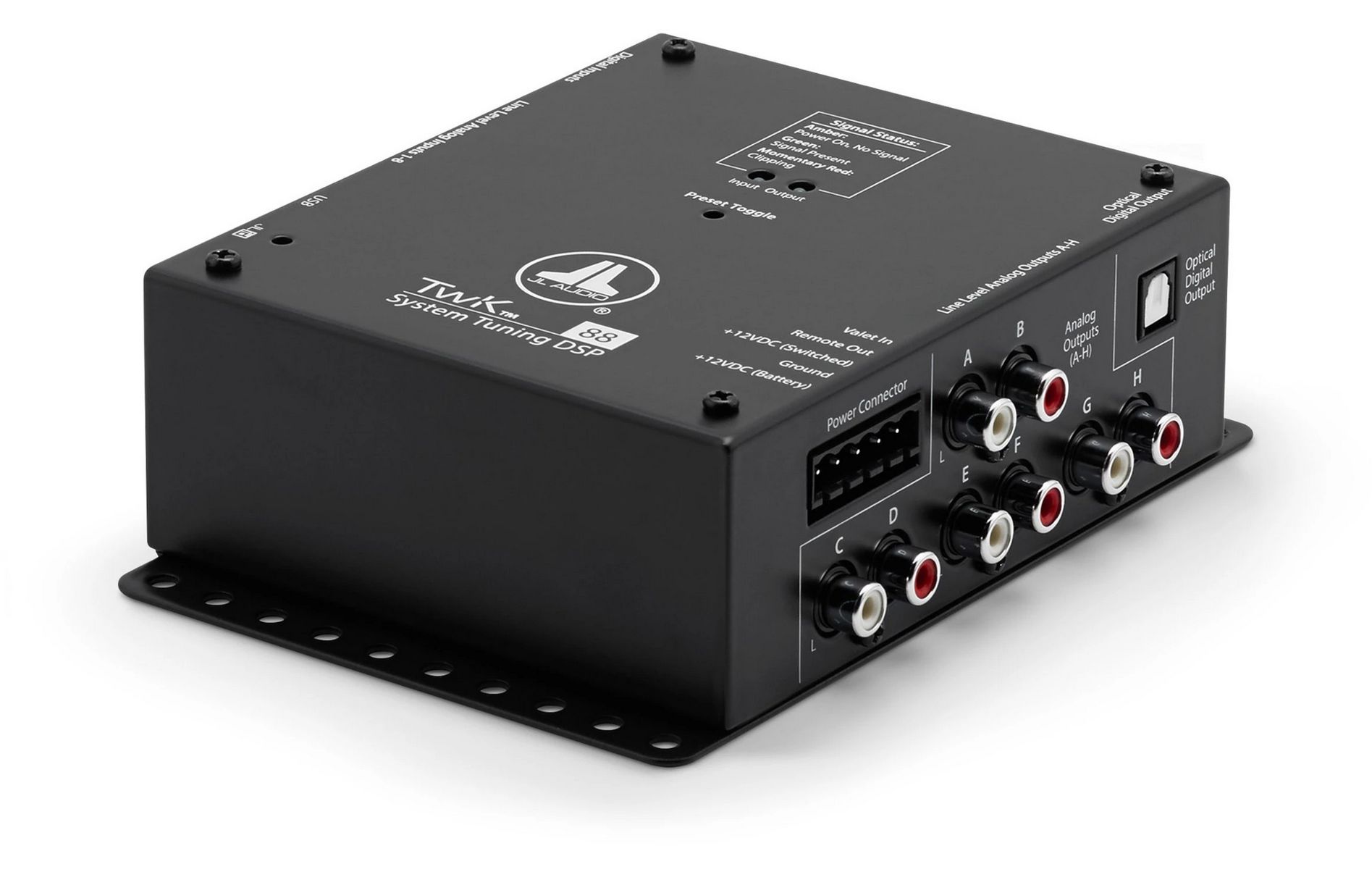

JL Audio TWK-88 garso procesorius

JL Audio TWK-88 garso procesorius yra automobilinis skaitmeninis garso signalų procesorius (digital signal processor, DSP). Jis turi aštuonis įėjimo ir aštuonis išėjimo kanalus. Procesorius skirtas daugiakanalei automobilio garso sistemai suderinti ir atskirai koreguoti kiekvieno kanalo dažninę charakteristiką. Signalas apdorojamas 24 bitų ir 48 kHz raiška.

Kam skirtas šis procesorius

Aštuoni įėjimai leidžia priimti kelių kanalų signalą iš linijinio lygio šaltinio. Aštuoniais išėjimais apdorotas signalas perduodamas sistemos stiprintuvams. Tai leidžia vienu procesoriumi valdyti sudėtingesnės automobilio garso sistemos kanalus.

Kiekvienam iš aštuonių kanalų skirtas 10 juostų glodintuvas. Todėl skirtingas sistemos dalis galima koreguoti atskirai, užuot visam garsui taikius vienodą nustatymą.

Įėjimai ir išvestys

Aštuoni linijinio lygio įėjimai yra diferencialiniai simetriniai. Jų lygį galima nustatyti vienu iš vienuolikos fiksuotų pasirinkimų. Nustatymų diapazonas siekia nuo 250 mV iki 7,1 V RMS.

10 mV RMS minimalus įėjimo signalas yra atskiras jautrumo parametras. Jo nereikėtų laikyti apatine pasirenkamo 250 mV-7,1 V RMS diapazono riba. Nustatymą rinkite pagal prijungto šaltinio linijinio išėjimo lygį.

Aštuoni analoginiai išėjimai naudoja nesimetrinius stereofoninius RCA lizdus. Jie skirti signalui perduoti į atitinkamus stiprintuvo kanalus. Optinė Toslink S/PDIF išvestis perduoda apdorotą skaitmeninį signalą suderinamam kitam įrenginiui.

Signalo delsa priklauso nuo pasirinkto analoginio arba optinio kelio. Todėl lentelėje kiekvieno įėjimo ir išvesties derinio reikšmė pateikta atskirai.

Valdymas ir pradinis derinimas

Pagal pardavėjo pateiktą komplektaciją, DRC-200 nuotolinis lygio valdiklis pridedamas, tačiau prieš perkant rekomenduojama patikrinti dabartinę komplektaciją. Jis turi LED būsenos indikaciją ir palaiko pagrindinio garsumo valdymą su lygio korekcija arba priekio ir galo balansu. Taip pat numatytas zonų valdymas.

Pradinio derinimo metu pirmiausia parinkite šaltinio signalą atitinkantį įėjimo lygį. Tada atskirai koreguokite reikiamus kanalus glodintuvu. Fiksuoti įėjimo pasirinkimai padeda išlaikyti tą patį nustatymą atliekant pakartotinį sistemos derinimą.

Maitinimas ir montavimo vieta

Procesorius veikia nuo 10-16 V nuolatinės įtampos. Maitinimui naudojamas stabilizuotas DC-DC impulsinis maitinimo šaltinis. Rekomenduojamas 1 A saugiklis, o įprastai veikiantis įrenginys naudoja 0,7 A srovę.

47 × 109 × 156 mm korpusui parinkite vietą, kurioje liktų prieiga prie jungčių. Palikite pakankamai erdvės RCA ir Toslink kištukams bei kabelių lenkimui. Grynasis 1,17 kg svoris taip pat svarbus parenkant tvirtą montavimo paviršių.

Techninės specifikacijos

Gaminio tipas	Automobilinis skaitmeninis garso signalų procesorius
Maitinimo šaltinis	Stabilizuotas DC-DC impulsinis maitinimo šaltinis
Darbinė įtampa	10-16 V DC
Srovė budėjimo režimu	Mažiau nei 1,5 mA
Darbinė srovė	0,7 A
Rekomenduojamas saugiklis	1 A
Įėjimo kanalai	8
Įėjimų tipas	Linijinio lygio, diferencialiniai simetriniai
Įėjimo įtampos diapazonas	250 mV-7,1 V RMS
Minimali įėjimo įtampa	10 mV RMS
Įėjimo lygio nustatymas	11 fiksuotų pasirinkimų nuo 250 mV iki 7,1 V RMS
Išėjimo kanalai	8
Analoginiai išėjimai	Nesimetriniai stereofoniniai RCA lizdai
Skaitmeninė išvestis	Optinė Toslink S/PDIF
Išėjimo varža	450 Ω
Analoginis įėjimas į analoginį išėjimą	5,425 ms delsa
Analoginis įėjimas į optinę išvestį	5,470 ms delsa
Optinis įėjimas į optinę išvestį	4,860 ms delsa
Optinis įėjimas į analoginį išėjimą	4,805 ms delsa
Signalo ir triukšmo santykis	98 dB, A svertinis, esant 4 V RMS išėjimui
THD+N	0,02 %, esant vardiniam išėjimo lygiui, 20 Hz-20 kHz diapazone
Garso apdorojimo raiška	24 bitai / 48 kHz
Glodintuvas	10 juostų kiekviename iš 8 kanalų
Nuotolinis lygio valdiklis	Pagal pardavėjo pateiktą komplektaciją, DRC-200 pridedamas; prieš perkant rekomenduojama patikrinti dabartinę komplektaciją
Nuotolinio valdymo funkcijos	Pagrindinis garsumas su lygio korekcija; pagrindinis garsumas su priekio ir galo balansu; zonų valdymas
Būsenos rodymas	DRC-200 LED indikatorius
Matmenys	47 × 109 × 156 mm arba 1,85 × 4,29 × 6,14 col.
Grynasis svoris	1,17 kg arba 2,58 lb

DUK

Ar procesorius gali būti jungiamas tiesiai prie garsiakalbių?

Ne. RCA išėjimai perduoda linijinio lygio signalą, todėl tarp procesoriaus ir garsiakalbių reikalingas galios stiprintuvas.

Kaip pasirinkti tinkamą įėjimo lygio nustatymą?

Pasirinkimą derinkite prie šaltinio linijinio išėjimo įtampos. Galimi vienuolika fiksuotų lygių, todėl 10 mV jautrumo ribos nelaikykite atskiru nustatymu.

Kada naudinga optinė išvestis?

Ją rinkitės, kai kitas sistemos įrenginys priima optinį S/PDIF signalą. Taip skaitmeninis signalas perduodamas neatliekant analoginio sujungimo.

Ar DRC-200 valdiklį reikia įsigyti atskirai?

Pagal pardavėjo pateiktą komplektaciją, DRC-200 pridedamas, tačiau prieš perkant rekomenduojama patikrinti dabartinę komplektaciją. Jis suteikia kasdien pasiekiamą garsumo, balanso arba zonų valdymą ir rodo būseną LED indikatoriumi.

Ar procesorius tilps numatytoje vietoje?

Palyginkite 47 × 109 × 156 mm korpuso matmenis su turima erdve. Papildomai palikite vietos jungtims ir kabelių lenkimui.
