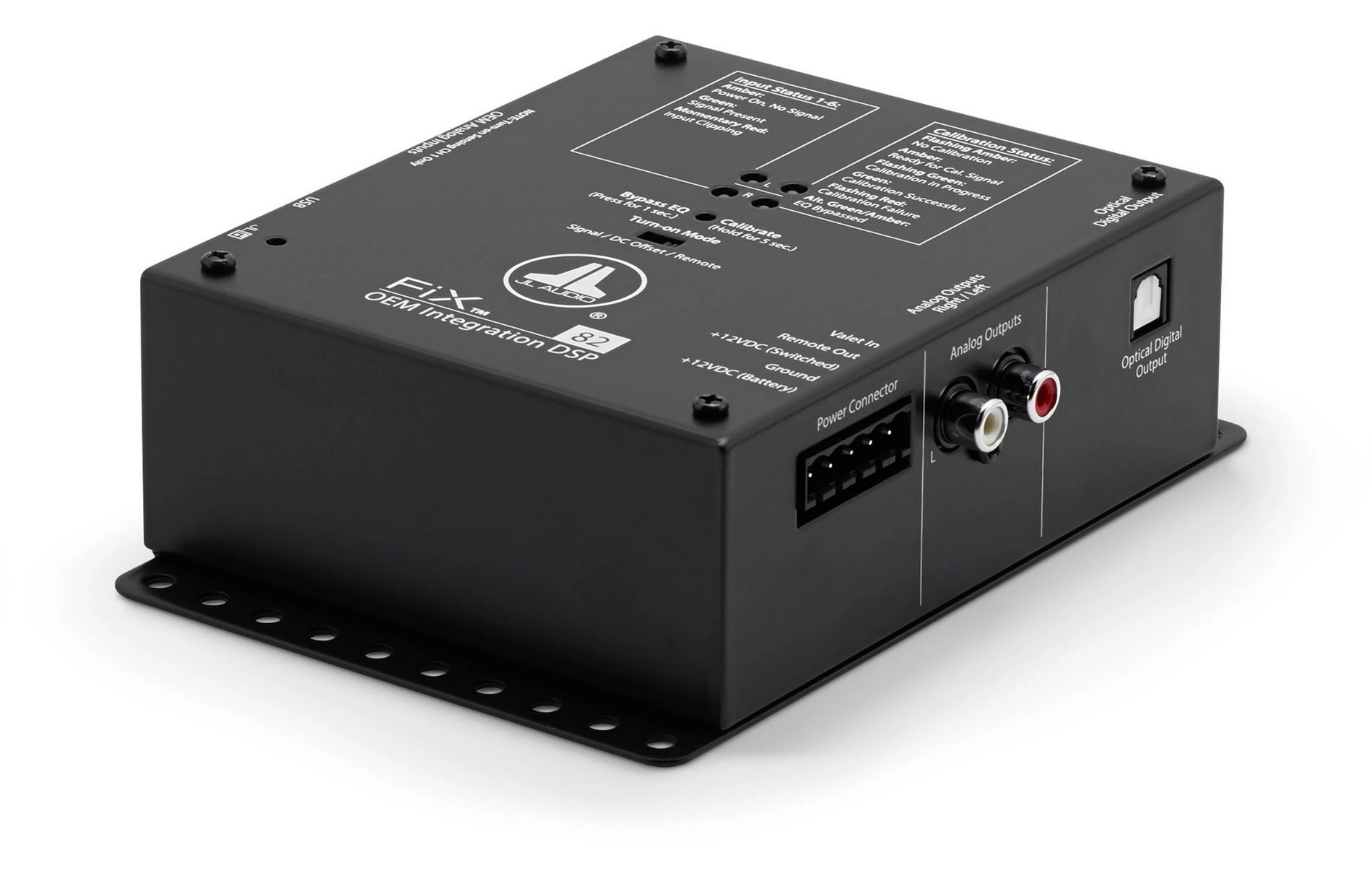

JL Audio FIX-82 garso procesorius
450,00 €
JL Audio FIX-82 yra automobilinis garso signalų procesorius sistemoms, kuriose reikia priimti iki aštuonių įėjimo kanalų. Jis pateikia dviejų kanalų signalą per stereo RCA arba optinę Toslink S/PDIF išvestį. Automatinis įėjimo lygio nustatymas supaprastina pradinį sujungimą, o 30 juostų ekvalaizeris kiekvienam kanalui leidžia tiksliau derinti dažnių balansą.
JL Audio FIX-82 procesorius yra aštuonių įėjimų automobilinis garso signalų procesorius (automotive audio signal processor). Jis skirtas automobilio sistemai, kurioje kelis šaltinio kanalus reikia perduoti į dviejų kanalų išvestį. Signalas pateikiamas per analogines stereo RCA jungtis arba optinę Toslink S/PDIF jungtį.
Kam skirtas šis procesorius
Procesorius priima iki aštuonių įėjimo kanalų, tačiau turi du išėjimo kanalus. Todėl jis nėra aštuonių nepriklausomų išėjimų procesorius. Šį skirtumą svarbu įvertinti planuojant stiprintuvų ir kitų garso sistemos įrenginių jungimą.
Diferencialiniai subalansuoti įėjimai (differential-balanced inputs) priima signalą kaip įtampos skirtumą tarp laidų. Nurodytas įėjimo signalo įtampos diapazonas siekia nuo 250 mV iki 30 V RMS. Mažiausia įėjimo įtampa yra 10 mV RMS.
Įėjimų ir išėjimų pasirinkimas
Įėjimo lygis nustatomas automatiškai, todėl montuojant nereikia rankiniu būdu parinkti šio parametro. Tai ypač aktualu jungiant kelis skirtingo lygio automobilio garso signalus. Vis dėlto dažnių korekcija atliekama atskirai.
Analoginiam signalui skirta nesubalansuota stereo RCA išvestis. Ją rinkitės, kai tolesnis sistemos įrenginys priima analoginį stereo signalą. Skaitmeniniam perdavimui skirta optinė Toslink S/PDIF išvestis. Ji naudojama su įrenginiu, turinčiu atitinkamą optinę įvestį.
Abiejų tipų išvestys leidžia procesorių įtraukti į skirtingai suprojektuotas dviejų kanalų signalo grandines. Išėjimo varža yra 450 Ω. RCA arba optinis kabelis turi būti parenkamas pagal naudojamą išvestį ir kitą sistemos įrenginį.
Signalo korekcija ir valdymas
Signalas apdorojamas 24 bitų raiška ir 48 kHz diskretizavimo dažniu. Ekvalaizeris turi po 30 juostų kiekvienam iš dviejų kanalų. Reguliavimo skiriamoji geba yra 1/3 oktavos, o diapazonas apima 25 Hz-20 kHz.
Tokia korekcija leidžia atskirai derinti kairįjį ir dešinįjį kanalus. Nustatymus verta keisti nuosekliai, klausantis iš įprastos vairuotojo vietos. Vienu metu koreguojant nedaug juostų lengviau įvertinti kiekvieno pakeitimo poveikį.
DRC-100 nuotolinis lygio valdiklis yra pasirenkamas priedas ir į komplektą neįeina. Jis skirtas bendrajam garsumui valdyti, laisvųjų rankų funkcijai optimizuoti ir būsenai LED indikatoriais rodyti.
Garso parametrų vertinimas
Nurodytas signalo ir triukšmo santykis yra 96 dB. Šis rodiklis yra A svertinis, o atskaitos lygis – 4 V RMS išėjimas. Lyginant procesorius svarbu išlaikyti šias matavimo sąlygas.
THD+N siekia 0,02 % vardinio išėjimo lygiu visame 20 Hz-20 kHz diapazone. Ši reikšmė apima bendruosius harmoninius iškraipymus ir triukšmą. Ji neturėtų būti lyginama su rodikliais, išmatuotais kitu lygiu ar siauresniame dažnių ruože.
Maitinimas ir montavimo vieta
Stabilizuotas DC-DC impulsinis maitinimo šaltinis veikia esant 10-16 V nuolatinei įtampai. Veikimo srovė yra 0,7 A, o budėjimo srovė nesiekia 1,5 mA. Rekomenduojamas 1 A saugiklis.
Korpusas yra 156 mm gylio, 109 mm pločio ir 47 mm aukščio. Planuojant vietą reikia palikti erdvės RCA, Toslink ir maitinimo jungtims. 1,17 kg svoris taip pat svarbus parenkant tvirtą montavimo pagrindą.
Techninės specifikacijos
| Gaminio tipas | Aštuonių įėjimų automobilinis garso signalų procesorius |
|---|---|
| Maitinimo šaltinis | Stabilizuotas DC-DC SMPS |
| Darbinė maitinimo įtampa | 10-16 V DC |
| Budėjimo srovė | Mažiau nei 1,5 mA |
| Veikimo srovė | 0,7 A |
| Rekomenduojamas saugiklis | 1 A |
| Įėjimo kanalai | 8 |
| Įėjimų tipas | Diferencialiniai subalansuoti |
| Įėjimo įtampos diapazonas | 250 mV-30 V RMS |
| Mažiausia įėjimo įtampa | 10 mV RMS |
| Įėjimo lygio nustatymas | Visiškai automatinis |
| Išėjimo kanalai | 2 |
| Analoginė išvestis | Nesubalansuotos stereo RCA jungtys |
| Skaitmeninė išvestis | Optinė Toslink S/PDIF jungtis |
| Išėjimo varža | 450 Ω |
| Signalo ir triukšmo santykis | 96 dB, A svertinis, atskaitos lygis – 4 V RMS išėjimas |
| THD+N vardiniu išėjimo lygiu | 0,02 %, 20 Hz-20 kHz |
| Garso apdorojimo raiška | 24 bitai / 48 kHz |
| Ekvalaizerio juostos | 30 × 2 kanalai |
| Ekvalaizerio skiriamoji geba | 1/3 oktavos, 25 Hz-20 kHz |
| Nuotolinis lygio valdiklis | Pasirenkamas DRC-100 |
| Nuotolinio valdymo funkcijos | Bendrojo garsumo valdymas, laisvųjų rankų funkcijos optimizavimas, LED būsenos rodymas |
| Aukštis | 47 mm / 1,85 col. |
| Plotis | 109 mm / 4,29 col. |
| Gylis | 156 mm / 6,14 col. |
| Grynasis svoris | 1,17 kg / 2,58 svar. |
DUK
Kada verta rinktis šį procesorių?
Jis skirtas sistemai, kurioje reikia priimti iki aštuonių kanalų ir gauti dviejų kanalų išvestį. Jei reikia daugiau nepriklausomų išėjimų, šio modelio konfigūracijos nepakaks.
Kurį išėjimą naudoti?
RCA išvestį naudokite su analoginę stereo įvestį turinčiu įrenginiu. Toslink rinkitės, kai kitas sistemos įrenginys priima optinį S/PDIF signalą.
Ar įėjimo lygį reikia nustatyti rankiniu būdu?
Ne, įėjimo lygis parenkamas visiškai automatiškai. Ekvalaizerio juostų reguliavimas lieka atskiru garso derinimo etapu.
Ar DRC-100 valdiklis įeina į komplektą?
Ne, DRC-100 yra pasirenkamas priedas. Jį reikia numatyti atskirai, jei norite bendrojo garsumo ir nurodytų nuotolinio valdymo funkcijų.
Kaip suplanuoti montavimo vietą?
Numatykite bent 156 × 109 × 47 mm erdvę pačiam korpusui. Papildomai palikite vietos jungtims ir kabeliams, kad jų nereikėtų smarkiai lenkti.
Kaip du išėjimo kanalai lemia stiprintuvo pasirinkimą?
Stiprintuvas ar kitas tolesnis įrenginys turi būti tinkamas dviejų kanalų signalui. Jei sistemai reikia daugiau nepriklausomų išėjimo kanalų, šio modelio konfigūracijos nepakaks.
