Gold Note Machiavelli Gold MKII patefono galvutė
3 290,00 €
Gold Note Machiavelli Gold MKII yra mažo išėjimo lygio MC patefono galvutė kruopščiai derinamai vinilo sistemai. 0,4 mV signalui reikalingas tinkamas MC fono korektorius, o rekomenduojama apkrovos varža siekia 470 Ω. Boro adatėlės laikiklis ir linijinio kontakto deimantinė adatėlė skirti tiksliam griovelio sekimui. 10 g galvutės masę bei 1,8-2,1 g prispaudimą būtina suderinti tonarme.
Gold Note Machiavelli Gold MKII patefono galvutė yra mažo išėjimo lygio judančios ritės (low-output moving-coil, MC) modelis vinilo sistemai. Jos mažo lygio signalui reikalinga tinkama stiprinimo grandinė. 10 g masė ir 1,8-2,1 g prispaudimo diapazonas lemia pagrindinius tonarmo nustatymus.
Kam skirta ši patefono galvutė
Šis modelis skirtas kruopščiai derinamai vinilo sistemai. Prieš renkantis verta įvertinti visą signalo grandinę ir tonarmo suderinamumą. Įprastas MM įėjimas nėra skirtas tokiam mažam išėjimo signalui.
10-40 000 Hz dažnių diapazonas apima daugiau nei girdimąją juostą. Didesnis nei 28 dB kanalų atskyrimas padeda išlaikyti kairiojo ir dešiniojo kanalų informaciją atskirtą. Tai svarbu atkuriant plokštelėje įrašytą stereofoninę erdvę.
Korpusas ir signalo generavimo dalys

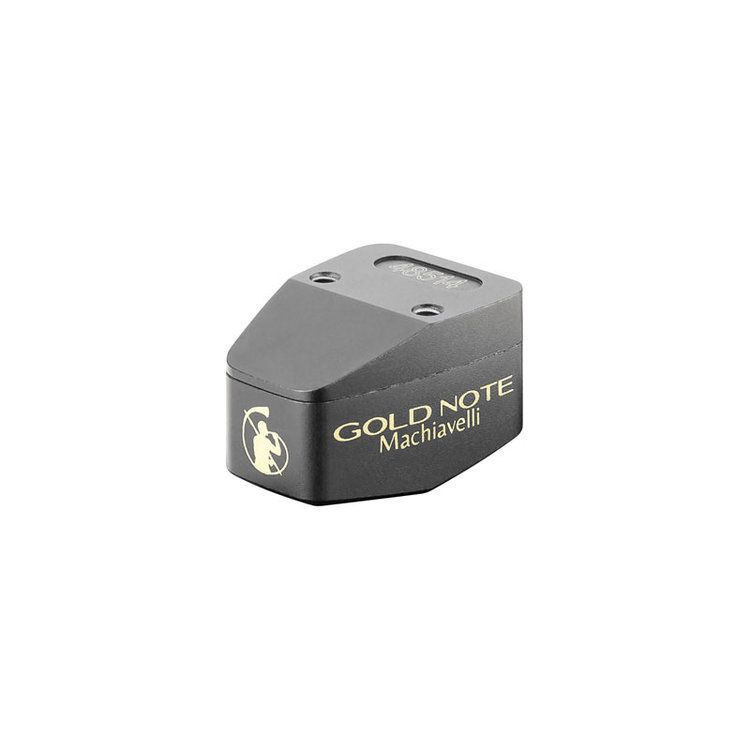

Korpusas pagamintas iš 7050 duraliuminio lydinio. Standus korpusas sudaro tvirtą pagrindą galvutę prisukti prie tonarmo laikiklio. Juoda apdaila derinama su auksiniu logotipu ir modelio pavadinimu.
Ritės suvyniotos iš varinės vielos, o magnetinėje sistemoje naudojamas samario ir kobalto magnetas. Šios dalys sudaro judančios ritės signalo generavimo sistemą. Vidinė galvutės varža siekia 30 Ω.
Adatėlė ir plokštelės griovelio sekimas
Boro adatėlės laikiklis neša linijinio kontakto tipo (Line Contact) deimantinę adatėlę. Deimanto matmenys yra 5 × 20 μm. Toks profilis reikalauja kruopščiai nustatyti galvutės padėtį, persvirimą ir azimutą.
Galvutės paslankumas yra 10 × 10⁻⁶ cm/dyne. Šis rodiklis svarbus derinant galvutę su tonarmo efektyviąja mase. Tonarmas taip pat turi leisti subalansuoti 10 g masę ir tiksliai nustatyti reikiamą prispaudimą.
Montavimas ir pradinis nustatymas
Atstumas nuo montavimo angos iki deimanto yra 9 mm. Tvirtinant galvutę reikia naudoti tonarmui skirtą lygiavimo šabloną. Vien šio atstumo nepakanka, nes galutinę geometriją lemia konkretaus tonarmo konstrukcija.
Pirmiausia subalansuokite tonarmą ir nustatykite 1,8-2,1 g prispaudimo jėgą. Tada pagal tonarmo instrukciją sureguliuokite anti-skating nuostatą. Lygiavimą tikrinkite abiejuose šablono taškuose ir saugokite adatėlę nuo šoninės apkrovos.
Fono korektoriuje pasirinkite MC režimą ir 470 Ω apkrovą, jeigu tokia nuostata galima. Stiprinimas turi tikti 0,4 mV išėjimo signalui. Galutinį garsumą lyginkite ne pagal rankenėlės padėtį, o pagal realų klausymo lygį.
Techninės specifikacijos
| Tipas | Mažo išėjimo lygio judančios ritės MC patefono galvutė |
|---|---|
| Masė | 10 g |
| Korpuso medžiaga | 7050 duraliuminio lydinys |
| Apdaila | Juodas korpusas, auksinis logotipas ir modelio pavadinimas |
| Išėjimo lygis | 0,4 mV |
| Dažnių diapazonas | 10-40 000 Hz |
| Vidinė varža | 30 Ω |
| Rekomenduojama apkrovos varža | 470 Ω |
| Paslankumas | 10 × 10⁻⁶ cm/dyne |
| Kanalų atskyrimas | Daugiau nei 28 dB |
| Rekomenduojama prispaudimo jėga | 1,8-2,1 g |
| Adatėlės laikiklis | Boras |
| Adatėlės profilis | Linijinio kontakto tipo |
| Deimanto matmenys | 5 × 20 μm |
| Ritės viela | Varis |
| Magnetas | Samario ir kobalto |
| Atstumas nuo montavimo angos iki deimanto | 9 mm |
DUK
Ar galvutę galima jungti prie MM įėjimo?
Įprastas MM įėjimas nesuteikia mažo lygio MC signalui reikalingo stiprinimo. Naudokite MC įėjimą arba tinkamą papildomą MC stiprinimo pakopą.
Nuo kokios prispaudimo jėgos pradėti?
Pradėkite nuo nurodyto 1,8-2,1 g diapazono vidurio. Galutinę nuostatą tikrinkite tiksliomis adatėlės svarstyklėmis.
Kodėl montuojant būtinas lygiavimo šablonas?
Linijinio kontakto adatėlės padėtis griovelyje priklauso nuo tikslaus kampo. Šablonas padeda nustatyti persvirimą ir sumažinti sekimo paklaidą.
Į ką atsižvelgti renkantis tonarmą?
Tonarmas turi subalansuoti 10 g galvutę ir leisti tiksliai nustatyti prispaudimą. Derinant taip pat svarbūs tonarmo efektyvioji masė ir galvutės paslankumas.
