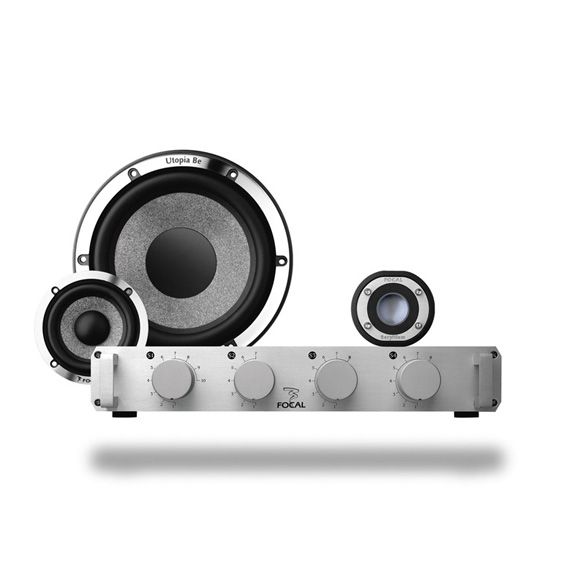

Focal UTOPIA BE KIT N°7 komponentinių garsiakalbių komplektas

Focal UTOPIA BE KIT N°7 – trijų juostų komponentinių garsiakalbių komplektas, skirtas automobilio garso sistemai. Jame naudojami 165 mm garsiakalbiai ir 80 mm vidutinių dažnių garsiakalbiai. Signalą pasyviai dalija atskiras Crossblock dažnių filtras.

Komplektas leidžia parinkti skirtingas vidutinių ir aukštųjų dažnių garsiakalbių montavimo vietas. Tai svarbu įrengiant sistemą skirtingos konstrukcijos automobilio salone. Į komplektą taip pat įeina garsiakalbių grotelės.

Kam skirtas šis komplektas

Tai sprendimas trijų juostų automobilio garso sistemai. Atskiros dažnių juostos leidžia kiekvienos paskirties garsiakalbiui perduoti jam skirtą signalo dalį. Tokiai sistemai reikia numatyti daugiau montavimo vietų nei paprastam bendraašiam garsiakalbiui.

Komplektas labiausiai tinka individualiai planuojamai instaliacijai. Automobilyje turi būti vietos 165 mm ir 80 mm garsiakalbiams. Taip pat reikia parinkti aukštųjų dažnių garsiakalbių bei atskiro Crossblock bloko vietas.

Trijų juostų sistemos principas

Trijų juostų konstrukcija padalija garso signalą į žemųjų, vidutinių ir aukštųjų dažnių sritis. Crossblock atlieka šį dalijimą pasyviai. Todėl filtras įtraukiamas į garsiakalbių grandinę tarp stiprintuvo ir atitinkamų garsiakalbių.

Atskiras filtras nėra montuojamas pačiame garsiakalbyje. Jam galima parinkti savarankišką vietą automobilyje. Ji turi būti pasiekiama montuotojui ir netrukdyti salono apdailos detalėms.

Pasyvioji versija skirta sistemai, kurioje dažnių dalijimą atlieka fizinis Crossblock blokas. Todėl nereikia perkelti kitos šio modelio konfigūracijos jungimo principų. Laidus reikia vesti pagal konkrečių filtro ir garsiakalbių gnybtų žymėjimą.

Vidutinių ir aukštųjų dažnių garsiakalbių vieta

Galimybė rinktis kelias montavimo vietas padeda pritaikyti sistemą prie prietaisų skydelio, durelių ar statramsčių konstrukcijos. Tiksli vieta priklauso nuo automobilio salono ir pasirinktų montavimo elementų.

Prieš galutinai tvirtindami, abiejų kanalų garsiakalbiams numatykite kuo panašesnį aukštį ir kryptį, tada klausymo pozicijoje palyginkite skirtingas leidžiamas vietas. Įvertinkite, kaip vidutinių ir aukštųjų dažnių garsiakalbių padėtis keičia girdimą kanalų balansą.

Montavimo planavimas

Vien 165 mm skersmuo nepatvirtina, kad garsiakalbis tiks į gamyklinę vietą. Reikia įvertinti angą, tvirtinimo taškus, montavimo gylį ir erdvę už apdailos. Šių matmenų komplekto duomenyse nėra.

80 mm vidutinių dažnių garsiakalbiams taip pat reikia atskiros vietos. Jei automobilis neturi tinkamos gamyklinės angos, gali reikėti individualių montavimo elementų. Jie nėra nurodyti kaip šio komplekto dalis.

Crossblock vietą suplanuokite dar prieš vedant garsiakalbių laidus. Taip galima išvengti nereikalingų kabelio kilpų ir apdailos ardymo. Komplekte esančios grotelės skirtos uždengti atitinkamas matomas garsiakalbių vietas.

Sistemos derinimas

Sumontavus sistemą, pirmiausia patikrinkite kiekvienos juostos veikimą nedideliu garsumu. Taip lengviau pastebėti sukeistus kanalus ar neteisingai prijungtą filtro išėjimą. Galutinį balansą vertinkite įprastoje klausymo vietoje.

Stiprintuvas arba automobilio garso šaltinis turi būti parenkamas pagal visos sistemos elektrinius reikalavimus. Šio komplekto galia ir varža nepateiktos. Todėl pagal vien garsiakalbių skersmenį jungimo tinkamumo nustatyti negalima.

Techninės specifikacijos

DUK

Ar tai aktyvioji, ar pasyvioji versija?

Tai pasyvioji versija. Dažnių juostas skirsto atskiras Crossblock filtras, įtraukiamas į garsiakalbių grandinę.

Ar komplektas skirtas namų garso sistemai?

Ne, tai automobilio komponentinių garsiakalbių sistema. Jos montavimas planuojamas pagal automobilio ertmes, apdailą ir naudojamą garso įrangą.

Ar garsiakalbiai tiks į gamyklines 165 mm angas?

Skersmuo yra tik vienas tinkamumo kriterijus. Prieš montuojant reikia išmatuoti angą, gylį ir tvirtinimo taškų išdėstymą.

Kam reikalingas atskiras Crossblock filtras?

Jis paskirsto signalą tarp trijų dažnių sričių. Atskira konstrukcija leidžia filtrui parinkti kitą vietą nei garsiakalbiams.

Kaip pasirinkti vidutinių dažnių garsiakalbių vietą?

Palyginkite galimas vietas vairuotojo klausymo pozicijoje. Vertinkite balsų kryptį, kanalų pusiausvyrą ir apdailos montavimo galimybes.

Ar komplektą galima tiesiogiai jungti prie gamyklinės magnetolos?

Tai priklauso nuo magnetolos išėjimo ir sistemos elektrinių parametrų. Jungimo sprendimą reikia parinkti prieš vedant laidus ir tvirtinant filtrą.

Ar montavimo elementai įeina į komplektą?

Individualūs automobilio adapteriai ar laikikliai nenurodyti. Jų poreikis priklauso nuo konkrečių angų ir pasirinktos garsiakalbių padėties.
