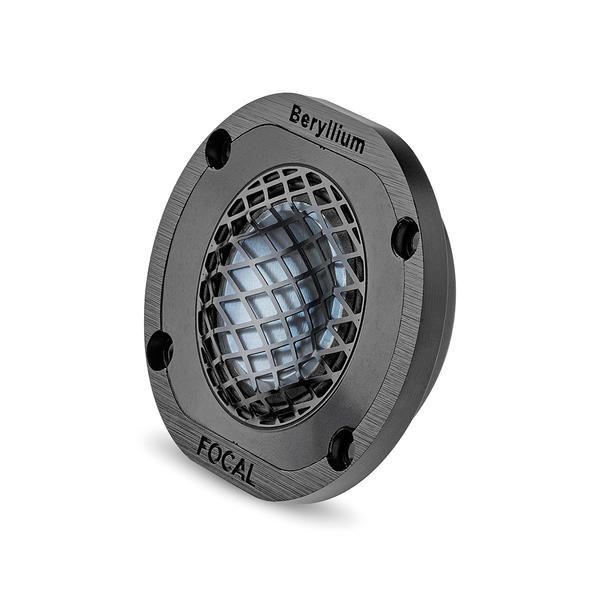

Focal TBM automobiliniai aukštųjų dažnių garsiakalbiai
1 300,00 €
Focal TBM – automobilinių aukštųjų dažnių garsiakalbių komplektas, skirtas atskiriems kairiajam ir dešiniajam sistemos kanalams. M formos berilio membrana veikia su gumine TMD pakaba. Nominali varža yra 4 Ω, o 95 dB jautrumas išmatuotas esant 2,83 V / 1 m. Komplekte nurodyti du garsiakalbiai.
Focal TBM garsiakalbiai – automobilinių aukštųjų dažnių garsiakalbių komplektas. Jis skirtas automobilio garso sistemos aukštųjų dažnių atkūrimui. Komplekte nurodyti du garsiakalbiai, todėl juos galima paskirstyti kairiajam ir dešiniajam kanalams.
Kam skirtas šis komplektas
Šie garsiakalbiai skirti automobilio sistemai, kurioje aukštieji dažniai atkuriami atskirais komponentais. Jie gali papildyti atitinkamai suprojektuotą daugiakomponentę sistemą. Dažnių juostų paskirstymą turi atlikti pasyvus filtras, aktyvus filtras arba garso procesorius.
Komplektas naudingas kuriant simetrišką priekinę garso sceną. Vienas garsiakalbis naudojamas kairiajame kanale, o kitas – dešiniajame. Kiekvienam kanalui reikia atskiro, tinkamai filtruoto signalo.
Membrana ir pakaba
M formos berilio membrana yra pagrindinis šio modelio konstrukcijos elementas. M forma apibrėžia membranos geometriją, o berilis – jos medžiagą. Ši informacija svarbi lyginant skirtingos konstrukcijos automobilinius aukštųjų dažnių garsiakalbius.
Guminė TMD pakaba jungia membraną su garsiakalbio konstrukcija. Tai konstrukcinė savybė, o ne atskiras naudotojo reguliavimas.
Balso ritės konstrukcija
Balso ritės skersmuo yra 1 colis, arba 25 mm. Ritė turi du sluoksnius ir aliumininę vielą. Jos karkasas pagamintas iš Kapton medžiagos.
Šie duomenys apibūdina vidinę garsiakalbio konstrukciją. Jie nepakeičia elektrinio suderinimo reikalavimų. Jungiant svarbiausi lieka nominali varža, filtravimas ir pasirinktas stiprintuvo kanalas.
Prijungimas prie automobilio sistemos
Nominali varža yra 4 Ω. Stiprintuvo kanalas turi būti skirtas tokiai nominaliai apkrovai. Nuolatinės srovės varža taip pat nurodyta kaip 4 Ω, tačiau tai nėra papildomas prijungimo režimas.
Aukštųjų dažnių garsiakalbio nereikėtų maitinti visu dažnių diapazonu. Prieš jį turi veikti aukštųjų dažnių filtras. Tiksli filtro riba priklauso nuo visos sistemos komponentų ir jų suderinimo.
Jautrumo reikšmė
95 dB jautrumas išmatuotas esant 2,83 V įtampai ir vieno metro atstumui. Ši matavimo sąlyga būtina lyginant rodiklį su kitais garsiakalbiais. Rezultatas nėra tiesiogiai tapatus jautrumui, nurodytam esant 1 W galiai.
Didesnis skaitinis jautrumas savaime nenustato tinkamo kanalo lygio. Galutinį balansą lemia montavimo vieta, kryptis ir kitų sistemos garsiakalbių jautrumas. Lygį nustatykite klausydamiesi abiejų kanalų iš pagrindinės sėdėjimo vietos.
Montavimo kryptis ir derinimas
Aukštųjų dažnių atkūrimą pastebimai veikia garsiakalbių kryptis. Prieš galutinį tvirtinimą palyginkite kelias simetriškas kryptis. Abiejų pusių kampai turėtų būti kuo panašesni.
Pirmiausia nustatykite vienodą kairiojo ir dešiniojo kanalų lygį. Tada koreguokite jų balansą pagal klausymosi vietą. Ryškumo trūkumą ar perteklių pirmiausia spręskite lygiu ir kryptimi, o ne didesne galia.
Abiejų garsiakalbių nereikėtų lygiagrečiai jungti prie vieno kanalo be apskaičiuotos apkrovos. Toks jungimas pakeistų stiprintuvo matomą varžą. Įprastame stereofoniniame montavime kiekvienas garsiakalbis priskiriamas savo kanalui.
Kaip vertinti galios rodiklius
20 W nominali galia ir 200 W maksimali galia aprašo skirtingas apkrovos sąlygas. Maksimali reikšmė neturėtų būti naudojama kaip nuolatinio stiprintuvo lygio tikslas. Filtravimas ir stiprinimo lygis turi saugoti garsiakalbį nuo žemųjų dažnių bei perkrovos.
Nustatydami stiprintuvo jautrumą, pradėkite nuo mažesnio lygio. Garsumą didinkite tik suderinę filtrą ir kitus sistemos kanalus. Iškraipymas nėra tinkamas būdas įvertinti leistiną ilgalaikę galią.
Techninės specifikacijos
| Modelis | Focal TBM |
|---|---|
| Tipas | Automobiliniai aukštųjų dažnių garsiakalbiai |
| Nominali galia | 20 W |
| Maksimali galia | 200 W |
| Jautrumas | 95 dB, esant 2,83 V / 1 m |
| Nominali varža | 4 Ω |
| Nuolatinės srovės varža | 4 Ω |
| Membrana | M formos, berilio |
| Pakaba | Guminė, TMD |
| Balso ritės skersmuo | 1 colis (25 mm) |
| Balso ritės karkasas | Kapton |
| Balso ritės sluoksniai | 2 |
| Balso ritės viela | Aliumininė |
| Komplekte nurodyta | 2 vnt. |
| Grynasis svoris | 0,12 kg |
DUK
Ar šiuos garsiakalbius galima jungti tiesiai prie stiprintuvo?
Jiems reikia filtruoto aukštųjų dažnių signalo. Filtravimą gali atlikti pasyvus filtras, aktyvus stiprintuvo filtras arba garso procesorius.
Kokiai stiprintuvo apkrovai jie skirti?
Nominali varža yra 4 Ω. Naudojamas stiprintuvo kanalas turi stabiliai veikti su tokia apkrova.
Kuriuo galios rodikliu vadovautis derinant sistemą?
Orientuokitės į 20 W nominalią galią, tinkamą filtravimą ir konservatyvų stiprinimo lygį. 200 W maksimali galia nėra nuolatinio nustatymo tikslas.
Kaip panaudoti abu komplekto garsiakalbius?
Vieną skirkite kairiajam, kitą – dešiniajam stereofoninės sistemos kanalui. Abiem kanalams pritaikykite vienodą pradinį filtravimą.
Kaip pasirinkti montavimo kryptį?
Prieš tvirtindami palyginkite kelis simetriškus kampus iš vairuotojo vietos. Pasirinkite kryptį, kuri užtikrina tolygiausią kairės ir dešinės pusių balansą.
Ar jautrumą galima tiesiogiai lyginti su 1 W / 1 m duomenimis?
Ne visada. Šio modelio 95 dB rodiklis nustatytas esant 2,83 V / 1 m. Skirtingos matavimo sąlygos keičia palyginimo prasmę.
Ar šis modelis skirtas namų garso sistemai?
Tai automobilinis aukštųjų dažnių garsiakalbis. Jo elektriniai ir montavimo sprendimai turi būti derinami su automobilio garso sistemos komponentais.
