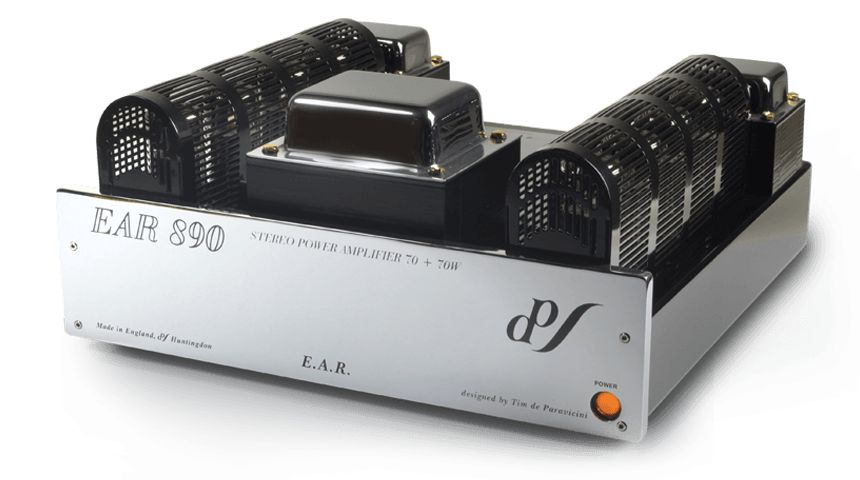

EAR Yoshino 890 galios stiprintuvas

EAR Yoshino 890 stiprintuvas yra stereofoninis lempinis galios stiprintuvas, skirtas atskirų komponentų garso sistemai. Jis gali veikti stereofoniniu arba monobloko režimu. Galima rinktis balansinę arba nebalansinę įvestį. Kiekvieno kanalo lygis reguliuojamas atskirai.

Stereofoniniu režimu nurodyta galia – 70 W A klasėje. Vieno įrenginio nurodyta galia – 140 W monobloko režimu. Ši konfigūracija skirta sistemai, kurioje kiekvienam kanalui naudojamas atskiras stiprintuvas.

Paskirtis ir sistemos sudarymas

Šis modelis neatlieka šaltinių pasirinkimo ar bendro garsumo valdymo funkcijų. Įprastoje stereo sistemoje signalą jam perduoda pradinis stiprintuvas arba reguliuojamą linijinį išėjimą turintis šaltinis. Taip išlaikoma aiški sistemos struktūra: šaltinius valdo pradinis stiprintuvas, o 890 stiprina signalą kolonėlėms.

Galios stiprintuvą galima įtraukti ir į namų kino sistemą. Tam AV procesorius arba imtuvas turi turėti reguliuojamą linijinio lygio išėjimą priekiniams kanalams. Atskirais kanalų reguliatoriais galima suderinti stiprinimo lygį su kitais sistemos kanalais.

Lempinė schema

Grandinė sukurta remiantis EAR 834 integruotame stiprintuve naudota schema. Kiekviename kanale veikia dvi EI KT90 elektroninių lempų poros. Visoje stereofoninėje konfigūracijoje naudojamos aštuonios KT90 lempos.

A klasės veikimas ir lempų skaičius svarbūs planuojant įrenginio vietą. Virš stiprintuvo turi likti laisvos erdvės šilumai pasišalinti. Jo nereikėtų uždaryti sandarioje spintelėje arba statyti tiesiai po šilumai jautriu komponentu.

Balansinė ir nebalansinė įvestys

Balansinė įvestis (balanced input) yra susieta per transformatorius. Ji naudinga jungiant balansinį išėjimą turintį pradinį stiprintuvą. Toks sujungimas ypač praktiškas, kai tarp sistemos komponentų naudojamas ilgesnis signalinis kabelis.

Nebalansinė įvestis tinka įprastam nebalansiniam pradinio stiprintuvo arba reguliuojamo šaltinio išėjimui. Jungties tipą reikia rinktis pagal siunčiančio komponento išėjimą. Vienam signalui nereikia vienu metu naudoti abiejų įvesčių.

Kabelio tipas savaime nepakeičia šaltinio į balansinį. Visas signalo kelias turi prasidėti tinkamu išėjimu. Transformatoriais susieta balansinė grandis yra konkreti šio modelio konstrukcijos dalis, o ne kabelio sukuriama savybė.

Kanalų lygio nustatymas

Atskiras kiekvieno kanalo lygio reguliatorius padeda suderinti stiprintuvą su pradiniu stiprintuvu ir likusia sistema. Pradėkite nuo vienodų abiejų kanalų padėčių. Tada garsumą didinkite pradiniu stiprintuvu.

Jeigu sistema naudojama namų kinui, pasirinktas abiejų reguliatorių padėtis verta pažymėti. Kalibravimą atlikite tik nustačius tas pačias pradines padėtis. Vėliau jų nepakeitus, AV sistemos kanalų balansas išliks nuoseklus.

Reguliatoriai taip pat leidžia ištaisyti nedidelį kanalų lygio skirtumą. Pirmiausia patikrinkite šaltinio balansą ir kolonėlių išdėstymą. Reguliavimas neturėtų slėpti netinkamo sujungimo arba ryškiai nevienodų klausymo atstumų.

Stereofoninis ir monobloko režimai

Stereofoniniu režimu vienas įrenginys aptarnauja kairįjį ir dešinįjį kanalus. Tai paprastesnė konfigūracija įprastai dviejų kanalų sistemai. Jai reikia vieno galios stiprintuvo ir vienos stereo signalinių jungčių poros.

Monobloko režimas (mono-block operation) vieną įrenginį skiria vienam kanalui. Pilnai stereo sistemai tokiu atveju reikalingi du vienodi stiprintuvai. Nurodyta vieno monobloko galia yra 140 W, o režimas pritaikytas įvairioms kolonėlių apkrovoms.

Perjungimo ir kolonėlių prijungimo tvarka turi atitikti ant įrenginio pažymėtą schemą. Režimo negalima keisti veikiant sistemai. Abu stereo kanalai turi būti sujungti vienodai, kad būtų išlaikytas vienodas stiprinimas.

Galia ir kolonėlių pasirinkimas

70 W ir 140 W rodikliai pateikiami be impedanso bei iškraipymų matavimo sąlygų. Todėl jų nereikėtų tiesiogiai lyginti su kitaip išmatuotais stiprintuvais. Kolonėles rinkitės atsižvelgdami ir į jų jautrumą, impedanso kreivę bei klausymo atstumą.

Monobloko režimas suteikia daugiau nurodytos galios vienam kanalui. Tačiau jis nereiškia automatinio suderinamumo su bet kuriomis kolonėlėmis. Galutinį garsumo rezervą lemia kolonėlių elektrinė apkrova, jų jautrumas ir patalpos dydis.

Konstrukcija ir išdėstymas

Korpusas naudoja tokį patį formatą kaip EAR 834. Priekinė plokštė pagaminta iš storo žalvario. Ji gausiai chromuota ir poliruota iki veidrodinio paviršiaus.

Poliruotą paviršių geriausia valyti minkšta, sausa šluoste. Abrazyvinės priemonės gali palikti žymių. Statant įrenginį reikia palikti vietos kabeliams, lempoms ir laisvai oro cirkuliacijai.

Kasdienei eksploatacijai nereikia techninių naudotojo atliekamų reguliavimų. Kanalų lygio valdikliai skirti sistemos suderinimui, o ne lempų darbinėms reikšmėms nustatyti. Lempų keitimą ir vidinių grandinių aptarnavimą patikėkite kvalifikuotam specialistui.

Techninės specifikacijos

DUK

Ar šiam galios stiprintuvui reikalingas pradinis stiprintuvas?

Įprastai taip. Pradinis stiprintuvas parenka šaltinį ir valdo bendrą garsumą. Galima naudoti ir suderinamą šaltinį su reguliuojamu linijiniu išėjimu.

Kurią įvestį rinktis?

Balansinę įvestį rinkitės su balansiniu šaltinio išėjimu. Nebalansinė skirta atitinkamam nebalansiniam išėjimui. Abiejų kanalų jungimo būdas turi būti vienodas.

Kaip nustatyti kanalų lygio reguliatorius?

Pradėkite nuo vienodų padėčių ir klausykite iš pagrindinės vietos. Koreguokite tik nustačius, kad skirtumas kyla ne dėl šaltinio arba kolonėlių išdėstymo.

Ar stiprintuvą galima naudoti namų kino sistemoje?

Taip, jei procesorius arba AV imtuvas turi reguliuojamus priekinių kanalų linijinius išėjimus. Pastovios reguliatorių padėtys padeda išsaugoti atliktą kanalų kalibravimą.

Ar monobloko režimui reikia antro EAR Yoshino 890?

Taip. Stereo sistemai reikia dviejų vienodų įrenginių – po vieną kiekvienam kanalui. Abu stiprintuvai turi būti nustatyti ir prijungti vienodai.

Kaip vertinti nurodytą galią?

Vertinkite ją kartu su kolonėlių jautrumu ir elektrine apkrova. Matavimo sąlygų nėra, todėl vien vatų skaičius neleidžia tiksliai palyginti skirtingų stiprintuvų.

Kur statyti šį lempinį stiprintuvą?

Rinkitės stabilų, atvirą paviršių su laisva erdve virš lempų. Neuždenkite korpuso ir nelaikykite jo sandarioje spintelėje.
