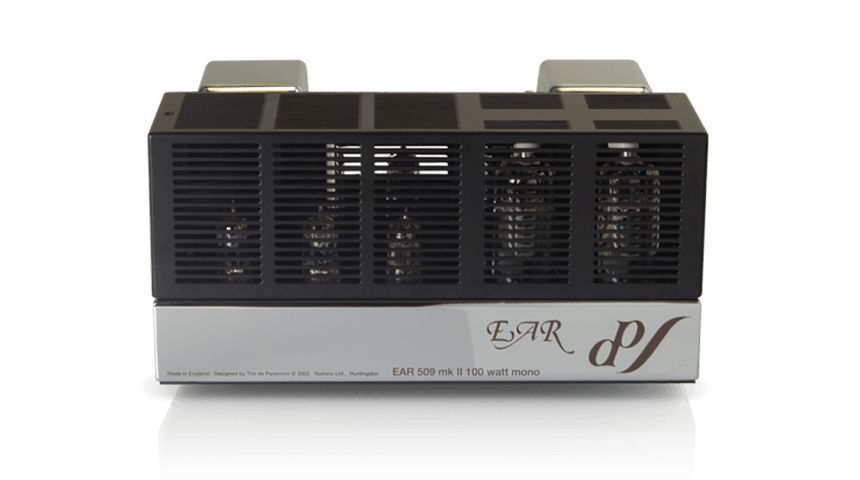

EAR Yoshino 509 Unbalanced monofoninis galios stiprintuvas

EAR Yoshino 509 Unbalanced yra lempinis monofoninis galios stiprintuvas, skirtas vienam garso kanalui. Timo de Paravicini sukurtas 509 iš pradžių naudotas profesionaliose garso studijose, o šis variantas tinka ir namų garso sistemai. Vieno stiprintuvo deklaruojama išėjimo galia yra 100 W, kai apkrova yra 4 arba 8 Ω, o matavimo diapazonas – 20 Hz-20 kHz. Įrenginio nesimetrinė įvestis turi RCA jungtį.

Paskirtis ir vieta sistemoje

Vienas 509 stiprina vieną kanalą. Dviejų kanalų stereofoninei sistemai reikia dviejų monofoninių stiprintuvų ir šaltinio su atskirais kairiojo bei dešiniojo kanalų linijiniais išėjimais. Tai gali būti išankstinis stiprintuvas arba integruotas stiprintuvas, turintis galios stiprintuvui skirtus išėjimus. Prieš planuojant sistemą verta atskirai nuspręsti, kiek kanalų reikės.

Namų kino sistemoje kiekvienam 509 taip pat tenka po vieną kanalą. RCA jungtis leidžia jį jungti prie atitinkamo procesoriaus ar AV stiprintuvo linijinio išėjimo. Visų kanalų stiprinti vienu įrenginiu negalima. Jei namų kino sistemą ketinama plėsti palaipsniui, reikalingų monofoninių stiprintuvų skaičių lemia pasirinktų stiprinti kanalų skaičius.

Korpusas ir išdėstymas

Tiesių linijų korpusas turi rankomis užbaigtą poliruoto chromo apdailą. Jo matmenys leidžia iš anksto įvertinti vietą lentynoje, tačiau svarbu atsižvelgti ir į 15,3 kg vieno įrenginio svorį. Lentyna turi tvirtai laikyti kiekvieną stiprintuvą. Aplink lempas palikite laisvos erdvės šilumai pasišalinti ir neuždenkite korpuso viršaus.

Planuojant du įrenginius stereofoninei sistemai, vietos reikia abiem stiprintuvams. Juos išdėstykite taip, kad būtų patogu pasiekti jungtį ir darbinio režimo reguliatorius. Chromo apdaila yra matoma korpuso savybė; ji nekeičia reikalavimo palikti vietos lempų vėdinimui.

Prijungimas ir reguliavimas

Ši versija turi vieną RCA linijinę įvestį. Jai reikalingas nesimetrinis linijinis signalas iš sistemos valdymo įrenginio. Jei turimas šaltinis turi tik XLR išėjimus, šio varianto RCA jungtis savaime nesuteikia XLR prijungimo galimybės. Renkantis tarp įvesties variantų, pirmiausia svarbu žinoti, kokius išėjimus turi naudojamas išankstinis stiprintuvas ar procesorius.

Lempos turi savaiminio darbinio režimo nustatymo funkciją. Prireikus režimas reguliuojamas dviem reguliatorių rinkiniais, o keturi šviesos diodai padeda palyginti jų švytėjimą. Reguliuojant siekiama vienodo šviesos diodų intensyvumo. Šie valdikliai skirti lempų darbiniam režimui, o ne klausymo garsumui nustatyti.

Kiekviename monofoniniame stiprintuve naudojamos dvi PL509 (EL519), dvi ECC83 (12AX7) ir viena ECC85 (6AQ8) lempa. Žinant tikslų jų rinkinį lengviau planuoti priežiūrą. Tai vieno įrenginio lempų sudėtis, todėl dviejų kanalų sistemoje kiekvienas monofoninis stiprintuvas turi savo atskirą rinkinį.

Kaip skaityti parametrus

Deklaruojama išėjimo galia taikoma vienam įrenginiui, esant nurodytai apkrovai ir dažnių diapazonui. Jos nereikia laikyti dviejų įrenginių komplekto galia. Dažnių juostos vertė pateikta su +0/-1 dB nuokrypiu; šią sąlygą svarbu išlaikyti lyginant ją su kitų stiprintuvų duomenimis.

Nesimetrinės įvesties jautrumas padeda įvertinti, kokio lygio signalą turi pateikti linijinis šaltinis, o įvesties varža svarbi derinant jį su stiprintuvu. Kiti techniniai dydžiai pateikti lentelėje.

Techninės specifikacijos

DUK

Ar vieno stiprintuvo pakanka stereofoninei sistemai?

Ne. Vienas įrenginys stiprina vieną kanalą, todėl kairiajam ir dešiniajam kanalams reikia po atskirą monofoninį stiprintuvą. Nuo to priklauso ir lentynoje reikalinga vieta.

Kurį išėjimą naudoti jungiant prie integruoto stiprintuvo?

Naudokite galios stiprintuvui skirtą linijinį išėjimą, jei integruotas stiprintuvas jį turi. 509 Unbalanced signalą priima per RCA įvestį; vien garsiakalbiams skirtas išėjimas jai netinka.

Kaip įrenginys jungiamas namų kino sistemoje?

Vieną pasirinktą kanalą galima perduoti iš atitinkamo procesoriaus ar AV stiprintuvo linijinio išėjimo į RCA įvestį. Kiekvienam papildomam taip stiprinamam kanalui reikėtų atskiro monofoninio stiprintuvo.

Kur reguliuojamas klausymo garsumas?

Klausymo garsumas valdomas sistemos valdymo įrenginyje.

Į ką atkreipti dėmesį renkant vietą?

Įvertinkite vieno įrenginio svorį, jo matmenis ir laisvą erdvę aplink lempas. Jei naudosite du stiprintuvus, kiekvienam numatykite tvirtą atramą ir neuždenkite jų viršaus.

Ar galima rinktis įrenginį vien pagal 100 W galią?

Ši galia nurodyta vienam monofoniniam stiprintuvui, esant 4 arba 8 Ω apkrovai, 20 Hz-20 kHz diapazone. Renkantis taip pat svarbūs turimi linijiniai išėjimai ir reikalingų kanalų skaičius.

Ką reikia žinoti apie tinklo įtampą?

509 gamintas skirtingoms tinklo įtampoms: 100 V, 110 V ir 240 V. Prieš jungiant konkretų įrenginį būtina patikrinti jo pažymėtą įtampos variantą.
