Chord Shawline ShawlineX garsiakalbių kabelis

Chord Shawline ShawlineX Speaker Cable yra garsiakalbių kabelis, skirtas stiprintuvui su pasyviosiomis garso kolonėlėmis sujungti. Šis siūlomas variantas yra be antgalių, todėl jo galus galima paruošti pagal naudojamus gnybtus. Kabelyje naudojami sidabru dengti laidininkai su XLPE izoliacija, o juos gaubia vidinis PVC apvalkalas ir dviejų sluoksnių ekranas.

Laidininkai ir izoliacija

Laidininkų išdėstymas paremtas „Chord Rumour X“ kabeliu. Du sidabru dengti laidininkai sudaro vytą porą. Kiekvienas jų izoliuotas XLPE – skersinio ryšio polietilenu. Renkantis šį modelį verta atkreipti dėmesį į X raidę pavadinime: ankstesniuose „Shawline“ ir „Rumour“ kabeliuose buvo naudojama PTFE izoliacija, o šiame variante naudojama XLPE.

Tai dviejų laidininkų kabelis vienai pasyviajai kolonėlei prijungti. Prieš ruošiant galus verta pasižymėti, kurį laidininką naudosite teigiamam gnybtui. Vienas laidininkas jungiamas prie teigiamo, kitas – prie neigiamo stiprintuvo ir kolonėlės gnybto. Paruošiant galus svarbu išlaikyti tą patį poliškumą abiejuose kabelio galuose.

Apvalkalas ir ekranas

Aplink laidininkus yra specialiai parinktas vidinis PVC apvalkalas, skirtas mechaniniam triukšmui mažinti. Kabelį tiesiant verta palikti tiek laisvumo, kad jo netemptų prijungti gnybtai ir nereikėtų stipriai lenkti ties jungimo vieta. Tai ypač aktualu, kai reikiamas ilgis parenkamas nuo ritės ir galai ruošiami konkrečiai sistemai.

Išorinis ekranas sudarytas iš didelio tankio folijos ir pynės sluoksnių. Tokia dviejų sluoksnių ekrano konstrukcija naudojama ir „Chord Epic“ kabelyje. Ekranas skirtas aukšto dažnio trikdžiams mažinti.

Galų paruošimas ir jungtys

Šis parduodamas variantas yra be antgalių. Paruošti laidininkų galai gali būti tvirtinami prie tam skirtų stiprintuvo ir kolonėlės gnybtų. Prieš kerpant ar nuimant izoliaciją verta suplanuoti kabelio kelią iki kiekvienos kolonėlės ir palikti nedidelę atsargą patogiam prijungimui.

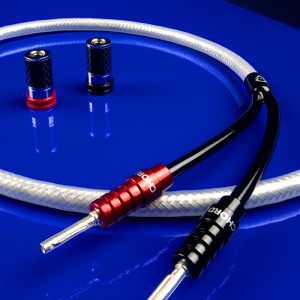

„Shawline X“ taip pat numatyti gamykloje Jungtinėje Karalystėje užbaigiami variantai su ChordOhmic 4 mm bananiniais kištukais arba ChordOhmic šakutiniais antgaliais. Tai skirtingi galų paruošimo variantai, o ne šio be antgalių parduodamo kabelio komplekto dalys. Bananinis kištukas naudojamas gnybte, kuris priima 4 mm kištuką. Šakutinis antgalis tvirtinamas po jam tinkamo gnybto veržle.

Kabelio ilgio parinkimas sistemoje

Stereo sistemai reikia atskiros atkarpos kiekvienai pasyviajai kolonėlei. Planuojant ilgį, matuokite numatytą kabelio kelią nuo stiprintuvo iki kiekvienos kolonėlės, įskaitant posūkius už baldų. Taip galai pasieks gnybtus neįtempti, o kolonėles bus galima šiek tiek pastumti jų neatjungiant.

Namų kino sistemoje šis kabelis atlieka tą pačią užduotį kiekvienam pasyviajam garsiakalbio kanalui: jungia jam skirtą stiprintuvo išėjimą su kolonėlės gnybtais. Kiekvienam kanalui reikia savos kabelio atkarpos. Aktyviojo žemųjų dažnių garsiakalbio linijinei įvesčiai šis garsiakalbių kabelis neskirtas.

Techninės specifikacijos

DUK

Kam skirtas šis kabelis?

Juo jungiamas stiprintuvo garsiakalbio išėjimas su pasyviosios kolonėlės gnybtais. Linijinėms RCA ar XLR jungtims reikia atitinkamo linijinio kabelio.

Ar prie šio varianto pritvirtinti antgaliai?

Ne. Šis variantas siūlomas be antgalių, todėl prieš prijungiant jo galus reikia paruošti pasirinktiems gnybtams.

Kada rinktis bananinius kištukus, o kada šakutinius antgalius?

4 mm bananiniai kištukai tinka gnybtams su tokio dydžio lizdu. Šakutiniai antgaliai skirti gnybtams, kurie juos prispaudžia veržle. Tai atskiri gamyklinio užbaigimo variantai.

Kaip nuspręsti, kokio ilgio atkarpos reikia?

Išmatuokite tikrąjį kelią iki kolonėlės, o ne vien tiesų atstumą tarp įrenginių. Palikite laisvumo prijungimui ir galimam kolonėlės padėties pakeitimui.

Kaip prijungiant išlaikyti teisingą poliškumą?

Tą patį laidininką abiejuose galuose junkite prie teigiamų gnybtų, o kitą – prie neigiamų. Taip abu kanalai bus prijungti vienodu būdu.

Ar kabelis tinka kelių kolonėlių namų kino sistemai?

Jį galima naudoti pasyviųjų kolonėlių kanalams, kuriuos maitina atitinkami stiprintuvo išėjimai. Kiekvienai kolonėlei numatykite atskirą atkarpą ir jos vietą atitinkantį ilgį.
