Audio Research Reference 10 linijinis pirminis stiprintuvas

41 000,00 €

Audio Research Reference 10 yra dviejų korpusų lempinis linijinis pirminis stiprintuvas aukštos klasės stereo sistemai valdyti. Atskiras maitinimo šaltinis fiziškai atskiria maitinimo ir garso grandines. Visiškai diskreti A klasės schema veikia be grįžtamojo ryšio. Septyni įėjimai, XLR ir RCA jungtys bei PROCESSOR 0 dB kelias suteikia lankstumo jungiant šaltinius, galios stiprintuvą ar namų kino procesorių.

Aprašymas

Audio Research Reference 10 – dviejų korpusų lempinis linijinis pirminis stiprintuvas (line-stage preamplifier). Jis skirtas šaltiniams pasirinkti ir galios stiprintuvo garsumui valdyti. Tai nėra fono korektorius, todėl patefonui reikalingas atskiras fono signalą stiprinantis įrenginys.

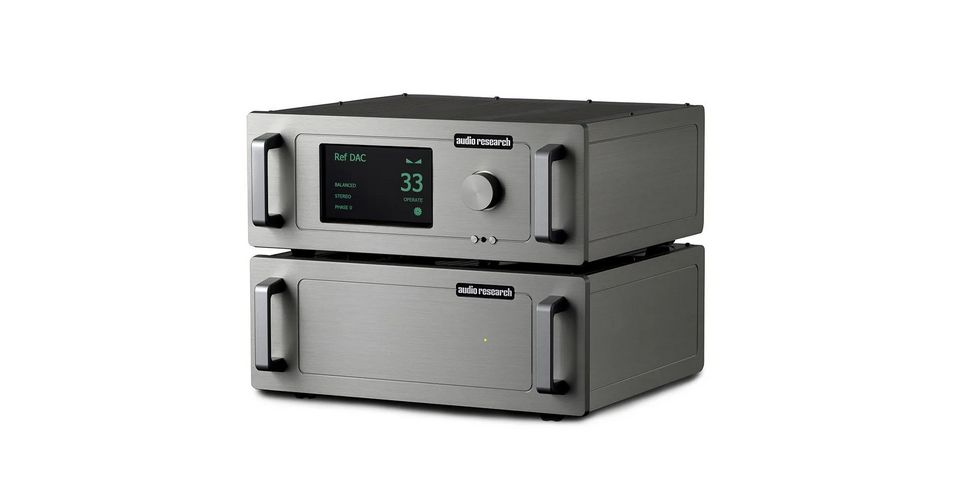

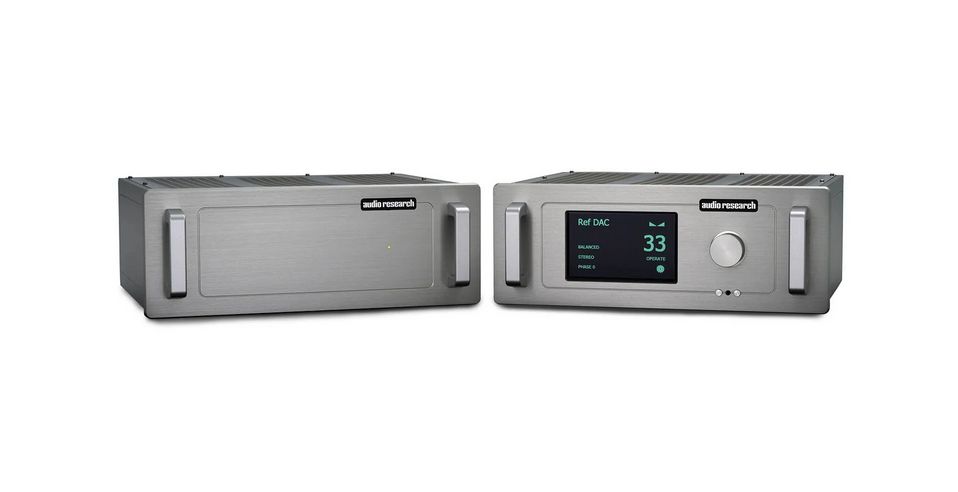

Atskiras valdymo korpusas ir maitinimo šaltinis padeda fiziškai atskirti garso grandinę nuo maitinimo dalies. Įrengiant sistemą reikia vietos abiem korpusams ir dviem juos jungiantiems kabeliams.

Garso grandinė ir maitinimas

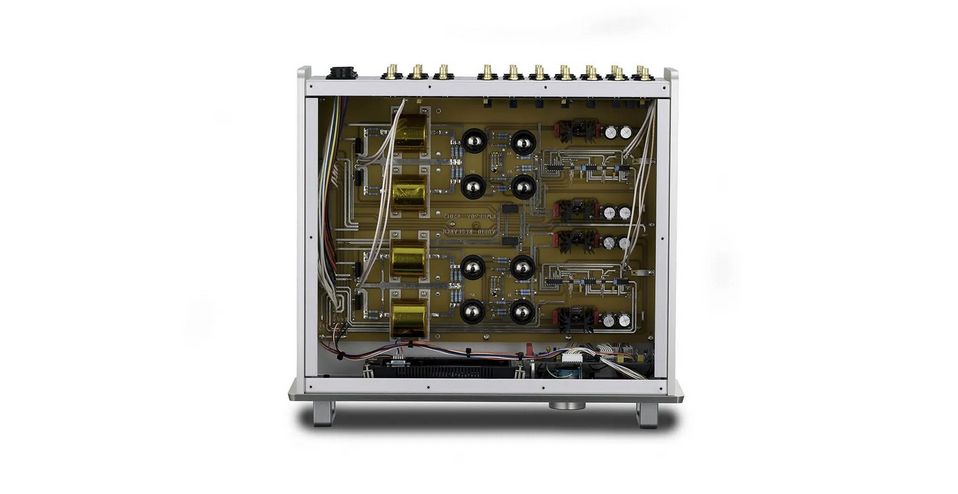

Visiškai diskreti signalinė grandinė naudoja elektronines lempas ir veikia gryna A klase be grįžtamojo ryšio. Grandinėje sumontuoti specialiai pagaminti kondensatoriai, atrinkti laidai ir jungtys. Taip pat naudojami individualiai suprojektuoti transformatoriai bei spausdintinės plokštės su metalizuotomis kiaurymėmis.

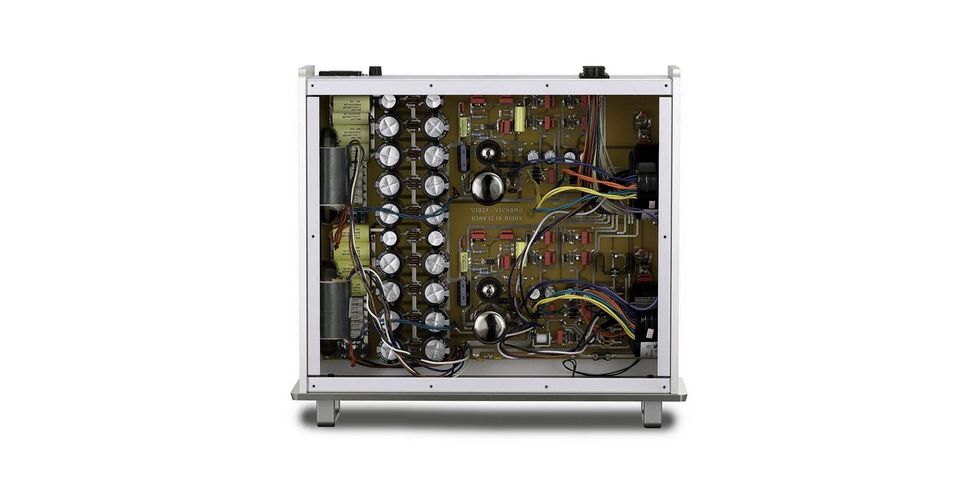

Po bendros kintamosios srovės jungties schema tampa dviguba mono. Kiekvienas kanalas turi atskirus žemosios ir aukštosios įtampos transformatorius. Maitinimo įtampos reguliavimas taip pat įgyvendintas atskirai abiem kanalams ir naudoja elektronines lempas.

Įėjimai ir išėjimai

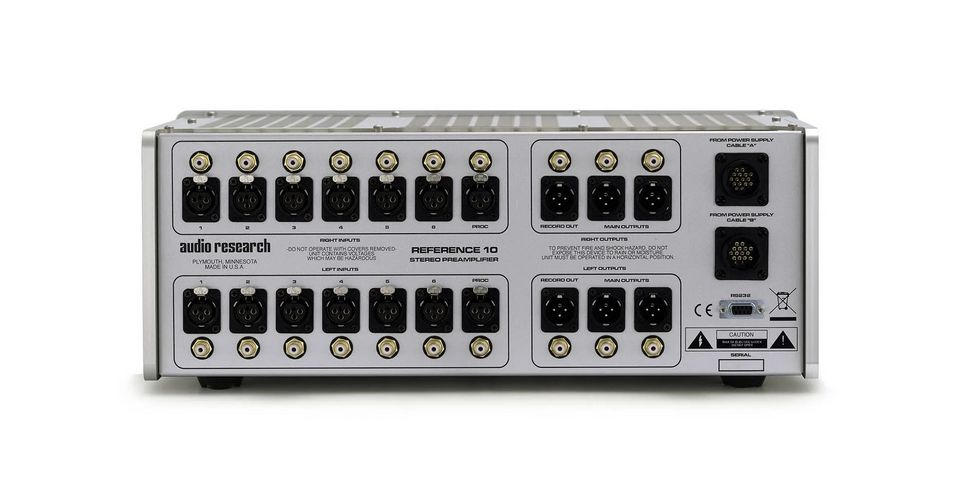

Septyni įėjimų pasirinkimai priima signalą per XLR arba RCA jungtis. XLR naudojamas simetriniam (balanced), o RCA – nesimetriniam (single-ended) sujungimui. Jungties tipą rinkitės pagal šaltinio išvestį, nedėdami nereikalingų adapterių.

Dvi pagrindinės išvestys leidžia perduoti signalą galios stiprintuvui. Atskirą juostos išvestį galima naudoti fiksuoto lygio įrašymo grandinei. Visos trys išvestys turi XLR ir RCA jungtis.

PROCESSOR įėjimas turi 0 dB simetrinį signalo kelią. Jis pritaikytas sistemoms, kuriose garsumą valdo prijungtas procesorius. Prieš naudojimą reikia suderinti visos sistemos garsumo valdymo tvarką.

Valdymas ir kasdienis naudojimas

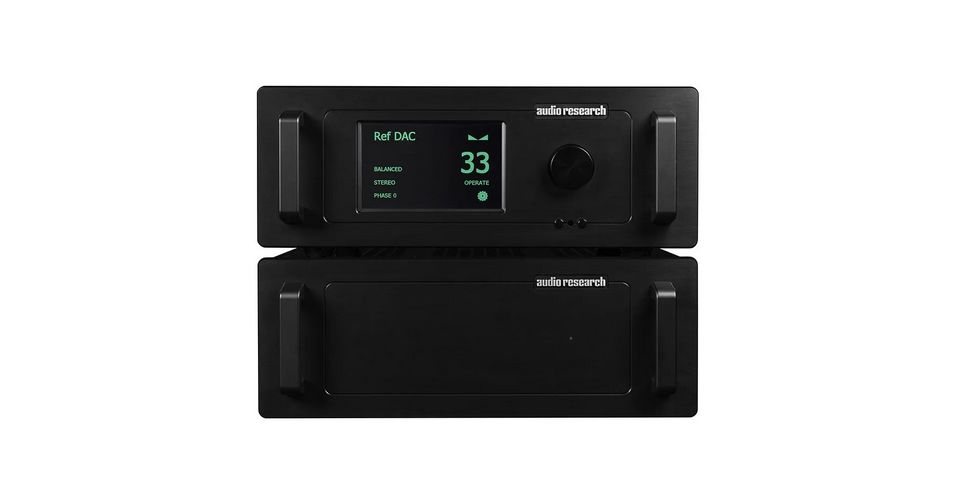

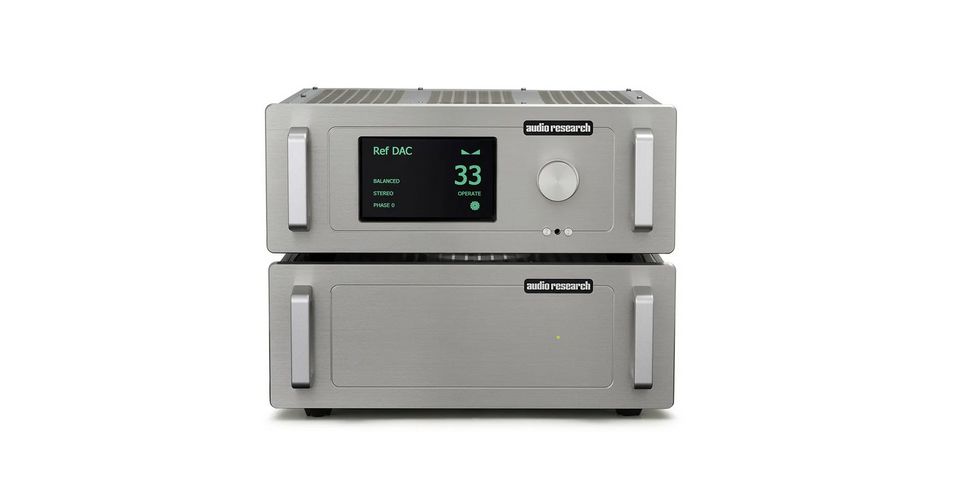

Dešinėje esanti apvali rankenėlė valdo garsumą 104 žingsniais. Po ja įrengti vieninteliai fiziniai mygtukai – Power ir Mute. Kairėje esantis interaktyvus jutiklinis ekranas suteikia prieigą prie beveik visų kitų funkcijų.

Įjungus aparatas 40 sekundžių lieka automatiškai nutildytas. Galiniame skydelyje yra RS-232 valdymo jungtis ir infraraudonųjų spindulių įvestis.

Konstrukcija ir išdėstymas

Priekiniai bei šoniniai skydeliai pagaminti iš natūraliai anoduoto aliuminio ir yra 0,25 colio storio. Jų paviršiuose nematyti tvirtinimo varžtų. Korpusai, įskaitant galinius skydelius, nudažyti sidabro spalva.

Abu korpusus dengia skaidrūs perforuoti akrilo dangčiai. Priekiniuose skydeliuose nėra spausdintų užrašų. Maitinimo šaltinio priekyje paliktas vienas žalias būsenos šviesos diodas.

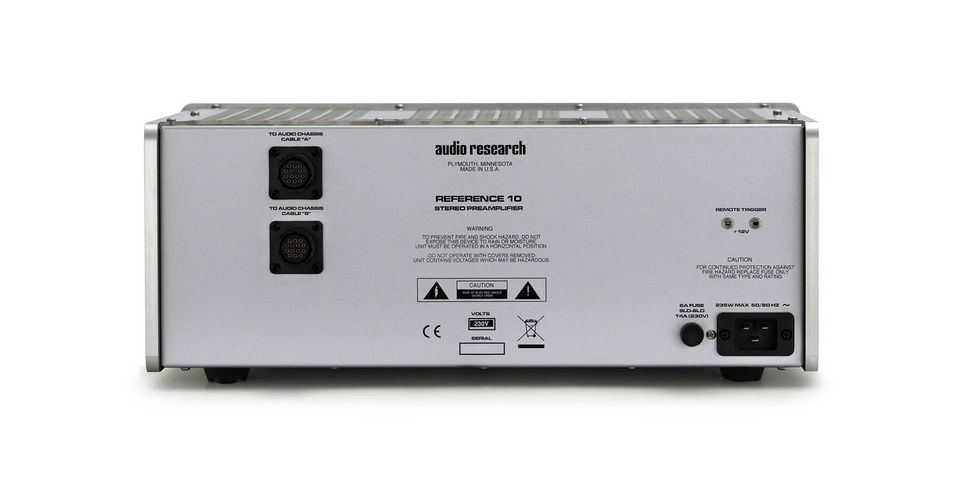

Kiekvienas aparatas surenkamas ir lituojamas rankomis „Audio Research“ gamykloje Minesotoje. Maitinimui naudojamas vienas 20 A maitinimo kabelis.

Techninės specifikacijos

Tipas Dviejų korpusų lempinis linijinis pirminis stiprintuvas
Signalo grandinė Visiškai diskreti, lempinė, gryna A klasė, be grįžtamojo ryšio
Dažninė charakteristika 0,1 Hz-200 kHz, +0/-3 dB, esant vardiniam simetriniam išėjimui ir 200 kΩ apkrovai
Bendrieji harmoniniai iškraipymai Mažiau nei 0,006 %, esant 2 V RMS simetriniam išėjimui
Pagrindinės išvesties stiprinimas 12 dB per simetrinę išvestį; 6 dB per nesimetrinę išvestį
Fiksuoto lygio išvesties stiprinimas 0 dB
PROCESSOR įėjimo stiprinimas 0 dB per simetrinį kelią
Įėjimai 7: 1-6 ir PROCESSOR; XLR bei RCA jungtys
Įėjimo varža 120 kΩ simetrinė; 60 kΩ nesimetrinė
Didžiausias įėjimo signalas 20 V RMS simetrinis; 10 V RMS nesimetrinis
Išvestys 2 pagrindinės ir 1 fiksuoto lygio; XLR bei RCA jungtys
Išėjimo varža 600 Ω simetrinė; 300 Ω nesimetrinė
Leistina prijungta apkrova Ne mažesnė kaip 20 kΩ; talpa ne didesnė kaip 2000 pF
Vardinis išėjimo signalas 2 V RMS simetrinis; 1 V RMS nesimetrinis, esant 200 kΩ apkrovai
Didžiausias simetrinis išėjimas 30 V RMS, mažiau nei 0,5 % THD, esant 1 kHz
Išėjimo poliškumas Neinvertuojamas
Kanalų tarpusavio prasiskverbimas -80 dB arba mažesnis, esant 1 kHz
Triukšmas 1,7 µV RMS, IHF svertinis simetrinis ekvivalentinis įėjimo triukšmas, garsumo padėtis 1
Signalo ir triukšmo santykis 109 dB žemiau 2 V RMS išėjimo lygio
Garsumo valdymas 104 žingsniai
Valdikliai Power, Mute ir interaktyvus jutiklinis ekranas
Išorinis valdymas Galinė RS-232 jungtis ir IR įvestis
Maitinimo šaltiniai Elektroniniu būdu reguliuojamos žemosios ir aukštosios įtampos grandinės
Tinklo įtampos stabilizavimas Geresnis nei 0,01 %
Įšilimo nutildymas Automatinis, 40 sekundžių
Garso grandinės lempos 8 × 6H30P dvigubi triodai
Maitinimo šaltinio lempos 2 × 6H30P ir 2 × 6550
Korpusų sujungimas 2 tarpkorpusiniai kabeliai
Skydeliai 0,25 colio natūraliai anoduotas aliuminis
Dangčiai Skaidrus perforuotas akrilas
Maitinimas Vienas 20 A maitinimo kabelis

DUK

Ar galima patefoną prijungti tiesiogiai?

Ne. Tai linijinis pirminis stiprintuvas be fono korektoriaus. Tarp patefono ir linijinio įėjimo reikalingas atskiras fono korektorius.

Kada rinktis XLR, o kada RCA jungtis?

Naudokite jungtį, kurią turi šaltinis ir galios stiprintuvas. XLR skirtas simetriniam, o RCA – nesimetriniam signalui perduoti.

Kaip prijungti namų kino procesorių?

Jam skirtas PROCESSOR įėjimas su 0 dB simetriniu keliu. Šiuo režimu garsumo valdymas patikimas prijungtam procesoriui.

Kokie galios stiprintuvo ir kabelių apkrovos reikalavimai?

Bendra apkrova turi būti bent 20 kΩ, o talpa negali viršyti 2000 pF. Tai svarbu renkantis galios stiprintuvą ir ilgesnius kabelius.

Kas vyksta įjungus įrenginį?

Paleidimo metu išvestis automatiškai nutildoma 40 sekundžių. Garsą reguliuokite tik pasibaigus šiai įšilimo sekai.

Kiek vietos reikia įrengimui?

Numatykite vietą valdymo ir maitinimo korpusams bei dviem jungiamiesiems kabeliams. Neuždenkite perforuotų akrilo dangčių angų.
