Steg SQ 25 automobilinis garsiakalbis

Steg SQ 25 garsiakalbis skirtas automobilio garso sistemai. Prieš renkantis jam vietą, svarbiausi trys matmenys: 44 mm montavimo angos skersmuo, 25 mm montavimo gylis ir 50 mm išorinis skersmuo. Jie apibūdina skirtingas montavimo vietos dalis, todėl vien angos pločio neužtenka.

Montavimo vietos matmenys

Montavimo angos skersmuo nusako reikiamą angą paviršiuje. Išorinis skersmuo nusako, kiek vietos garsiakalbis užims matomoje pusėje. Tarp angos krašto ir aplinkinių apdailos detalių turi likti vietos išorinei korpuso daliai. Tai ypač svarbu, kai garsiakalbis montuojamas arti apdailos krašto ar kito elemento.

Montavimo gylis svarbus už paviršiaus. Prieš montuodami patikrinkite, ar vietoje pakanka erdvės 44 mm angai, 50 mm išorinei daliai ir 25 mm gyliui.

Vietos parinkimas salone

Numatytą vietą įvertinkite dar prieš keisdami automobilio apdailą. Patikrinkite, ar už montavimo paviršiaus nėra kliūčių ir ar pritvirtinus garsiakalbį bus galima saugiai nuvesti laidą. Priekyje įsitikinkite, kad išorinė dalis netrukdys uždėti apdailos ir nekliudys judančioms salono dalims. Jei įrengiate garsiakalbius abiejose pusėse, pagal galimybes rinkitės panašias vietas ir po montavimo paklausykite, ar garsas iš vairuotojo ir keleivio vietų išlieka subalansuotas. Prieš galutinai pritvirtindami, priglauskite garsiakalbį prie numatytos vietos: taip lengviau pastebėti apdailos ar laidų kliūtis, kurių vien matuojant angą nesimato.

Korpusas ir išvaizda

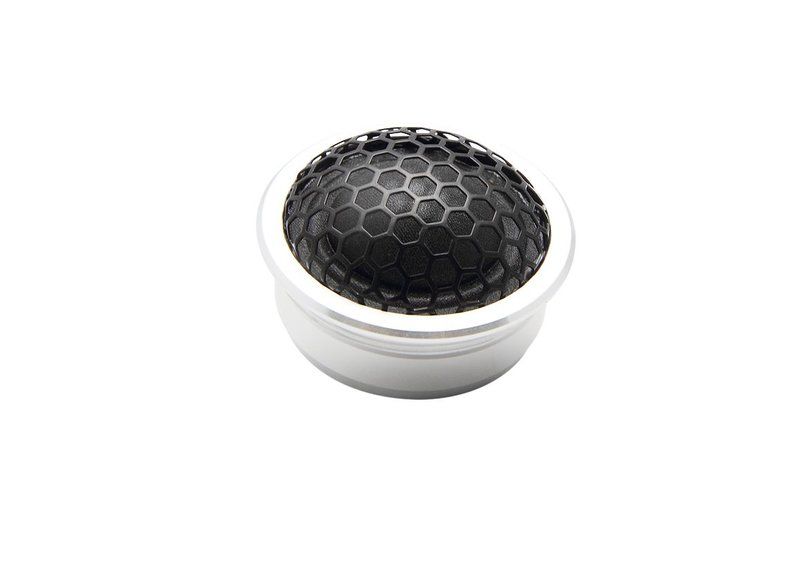

Garsiakalbis turi blizgų sukto aliuminio korpusą ir šešiakampį tinklelį. Šios detalės svarbios, jei montavimo vieta lieka matoma salone: prieš pasirinkdami vietą galite įvertinti, kaip apdaila derės su automobilio interjeru. Tinklelio forma ir korpuso apdaila nekeičia nurodytų montavimo matmenų paskirties.

Elektriniai ir akustiniai duomenys

Nuolatinės srovės varža (Re) yra 6 omai. Tai elektrinis garsiakalbio matmuo, tačiau jis nėra tas pats, kas nominalioji varža. Todėl vien pagal šį skaičių negalima nuspręsti, kokiai stiprintuvo apkrovai garsiakalbis priskiriamas ar kaip jį jungti su kitais garsiakalbiais.

Jautrumas siekia 90 dB, kai matuojama esant 1 W galiai ir 1 m atstumui. Ši sąlyga svarbi lyginant garsiakalbius: skirtingomis sąlygomis pateikti jautrumo skaičiai nėra tiesiogiai palyginami. Jautrumas taip pat nenurodo didžiausios leistinos galios.

Rezonansinis dažnis (fs) yra 1400 Hz. Šis rodiklis apibūdina garsiakalbio rezonansą, bet vienas pats nenustato tinkamo dažnių filtro nustatymo. Planuojant sistemos veikimą, jo nereikėtų laikyti nei dažnių juostos riba, nei paruoštu filtro nustatymu.

Jungimo planavimas

Prieš rinkdamiesi stiprintuvo kanalą ar jungimo schemą, sužinokite garsiakalbio nominaliąją varžą ir leistiną galią. Palyginkite šiuos duomenis su stiprintuvo nurodyta apkrova bei galia; šiame apraše pateiktų rodiklių tokiam sprendimui neužtenka. Taip pat patikrinkite, kaip konkrečioje montavimo vietoje bus prijungiami ir vedami laidai. Jei jungčių tipas arba jų žymėjimas neaiškus, jį išsiaiškinkite prieš pirkdami jungimo priedus. Jungdami porą, laikykitės vienodo poliškumo abiejose pusėse pagal įrangos žymėjimą. Prieš uždarydami apdailą, patikrinkite kiekvieną jungtį ir įsitikinkite, kad laidas nebus prispaustas.

Garso sistemos nustatymai

Pradėdami klausymą, nustatykite nedidelį stiprintuvo arba grotuvo garsumą ir didinkite jį palaipsniui. Jei sistemoje yra stiprinimo lygio valdiklis, jį derinkite pagal stiprintuvo instrukciją, stebėdami, ar garsas neiškraipomas. Jei naudojamas dažnių filtras, jo nustatymui ieškokite papildomų garsiakalbio ir sistemos duomenų: vien rezonansinio dažnio tam nepakanka. Balanso valdikliu galima patikrinti kairę ir dešinę puses atskirai, o paskui grąžinti norimą bendrą balansą. Jei yra ekvalaizeris, pradėkite nuo neutralių nustatymų; taip lengviau įvertinti sumontuotos sistemos garsą prieš jį keičiant.

Stereo, namų kino ir kelių garsiakalbių sistemos

Automobilio stereo sistemoje pirmiausia suplanuokite, kuriam kanalui bus skirtas kiekvienas garsiakalbis, ir patikrinkite abiejų pusių montavimo vietas. Jei SQ 25 norite derinti su kitais garsiakalbiais, vien jo matmenys ir jautrumas neparodo, kaip visa sistema veiks kartu; reikia įvertinti kiekvieno įrenginio jungimą ir naudojamą filtravimą. Kelių garsiakalbių prijungimas prie vieno stiprintuvo kanalo keičia jam tenkančią apkrovą, todėl tokios schemos nereikėtų rinktis nežinant nominaliosios varžos ir stiprintuvo leidžiamos apkrovos. Jei svarstote jį naudoti namų kino sistemoje, pirmiausia patikrinkite suderinamumą su tos sistemos stiprintuvu, jungtimis ir numatyta montavimo vieta. Pateikti duomenys savaime nepatvirtina tinkamumo konkrečiai namų kino konfigūracijai.

Techninės specifikacijos

DUK

Ar pakanka 44 mm angos, kad garsiakalbis tilptų?

Anga yra tik viena montavimo vietos dalis. Matomoje pusėje reikia vietos 50 mm išoriniam skersmeniui, o už paviršiaus – 25 mm gyliui.

Ar 6 omų nuolatinės srovės varža reiškia nominaliąją varžą?

Ne. Prieš jungdami garsiakalbį prie stiprintuvo, sužinokite jo nominaliąją varžą ir patikrinkite, ar ji tinka pasirinktam stiprintuvo kanalui.

Ar 1400 Hz yra dažnių filtro nustatymas?

Ne. Tai rezonansinis dažnis; vien fs nepakanka filtrui parinkti. Nustatymą derinkite tik turėdami papildomus garsiakalbio ir naudojamos sistemos duomenis.

Ką reiškia nurodytas 90 dB jautrumas?

Ši vertė pateikta esant 1 W galiai ir 1 m atstumui. Lygindami ją su kitu garsiakalbiu, pirmiausia palyginkite matavimo sąlygas.

Ar pateiktų duomenų pakanka suderinamumui su stiprintuvu įvertinti?

Ne. Tam dar reikia garsiakalbio nominaliosios varžos ir leistinos galios duomenų, kurių šiame apraše nėra. Juos palyginkite su pasirinkto stiprintuvo reikalavimais.
