Steg SQ 130C garsiakalbiai

Steg SQ 130C garsiakalbiai – 2 juostų 130 mm komponentinė sistema, skirta automobilio garso sistemai. Nominali 4 omų varža ir 80 W RMS galia yra pagrindiniai stiprintuvo parinkimo orientyrai. Žemųjų ir aukštųjų dažnių garsiakalbiai montuojami atskirai, todėl jų vietas galima planuoti nepriklausomai.

Atskiri garsiakalbiai ir jų paskirtis

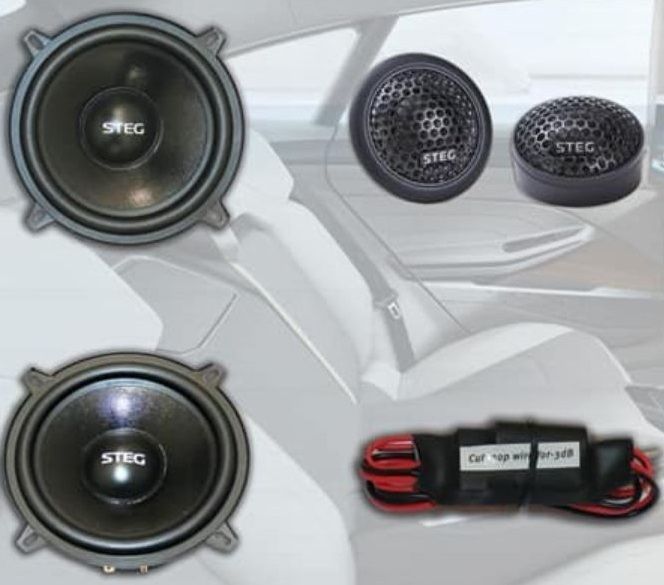

Sistemoje naudojamas SQ130WF žemųjų dažnių garsiakalbis ir LQ25 aukštųjų dažnių garsiakalbis. Tai komponentinė, o ne bendraašė konstrukcija. Aukštųjų dažnių garsiakalbis nėra sumontuotas ant žemųjų dažnių garsiakalbio.

LQ25 galima įrengti aukščiau salone arba gamykliškai numatytoje vietoje. Atskirą aukštųjų dažnių garsiakalbį galima įrengti kitoje salono vietoje nei žemųjų dažnių garsiakalbį, jei tai leidžia automobilio montavimo vietos. SQ130WF turi padengto popieriaus membraną, tekintas polines plokšteles ir 25 mm balso ritę.

Stiprintuvo parinkimas ir prijungimas

Nominali varža nusako stiprintuvui tenkančią apkrovą. Stiprintuvo garsiakalbių išėjimas turi stabiliai veikti su tokia apkrova. Nurodyta RMS galia – 80 W.

Jungiant kairės ir dešinės pusės garsiakalbius, išlaikykite vienodą poliškumą. Prieš galutinai pritvirtindami komponentus patikrinkite abiejų kanalų veikimą. Taip laidų ar tvirtinimo klaidas galima pašalinti dar neišardžius apdailos pakartotinai.

Žemųjų dažnių garsiakalbio montavimas

SQ130WF reikia 62 mm montavimo gylio. Prieš montuodami duryse patikrinkite atstumą iki lango mechanizmo, laidų ir vidinės apdailos. Matavimą atlikite langą nuleidę ir pakėlę.

Garsiakalbio išorinis skersmuo yra 130 mm, tačiau tvirtinimo auselės padidina bendrą plotį iki 150 mm. Todėl vien vardinio dydžio nepakanka. Montavimo vietoje turi tilpti korpusas, auselės ir naudojami tvirtinimo elementai.

Aukštųjų dažnių garsiakalbio įrengimas

LQ25 matmenys be korpuso – 46,5 mm skersmuo ir 7 mm gylis. Bendras aukštis su apsauginėmis grotelėmis yra 20,5 mm. Šie matmenys svarbūs montuojant ant apdailos arba ribotoje ertmėje.

Įleidžiamam montavimo lizdui reikia 49 mm angos ir 16 mm gylio. Lizdo išorinis skersmuo yra 58 mm. Prieš pjaudami apdailą įsitikinkite, kad išorinis kraštas neuždengs jungiklių, siūlių ar kitų elementų.

Praktinis išdėstymas ir derinimas

Aukštųjų dažnių garsiakalbius abiejose automobilio pusėse montuokite panašiame aukštyje. Venkite vietų, kurias uždengia apdaila ar kitos detalės. Prieš gręždami angas laikinai pritvirtinkite garsiakalbius ir paklausykite abiejose sėdynėse.

Žemųjų dažnių garsiakalbio tvirtinimo paviršius turi būti lygus. Netolygus pagrindas gali trukdyti prispausti rėmą vienodai. Taip pat palikite pakankamai vietos membranai ir apsauginėms durų apdailos dalims.

Techninės specifikacijos

DUK

Ar tai bendraašiai garsiakalbiai?

Ne. Žemųjų ir aukštųjų dažnių garsiakalbiai yra atskiri komponentai. Juos galima montuoti skirtingose automobilio vietose.

Kokį stiprintuvą rinktis?

Stiprintuvas turi stabiliai veikti su nurodyta 4 omų nominalia apkrova.

Ar garsiakalbis tilps standartinėje 13 cm vietoje?

Reikia įvertinti ne tik vardinį dydį. Patikrinkite ertmės gylį ir laisvą plotį ties tvirtinimo auselėmis.

Kokie įleidžiamo LQ25 montavimo lizdo matmenys?

Lizdo išorinis skersmuo yra 58 mm, reikalingos angos skersmuo – 49 mm, o montavimo gylis – 16 mm.

Kur geriausia įrengti aukštųjų dažnių garsiakalbius?

Naudokite simetriškas, neuždengtas vietas abiejose salono pusėse. Prieš galutinį tvirtinimą laikinai pasirinktoje vietoje įvertinkite skambėjimą.

Ką patikrinti prieš surenkant durų apdailą?

Patikrinkite kanalų veikimą, vienodą poliškumą ir lango mechanizmo eigą. Garsiakalbis bei jo tvirtinimo dalys neturi kliudyti judantiems elementams.
