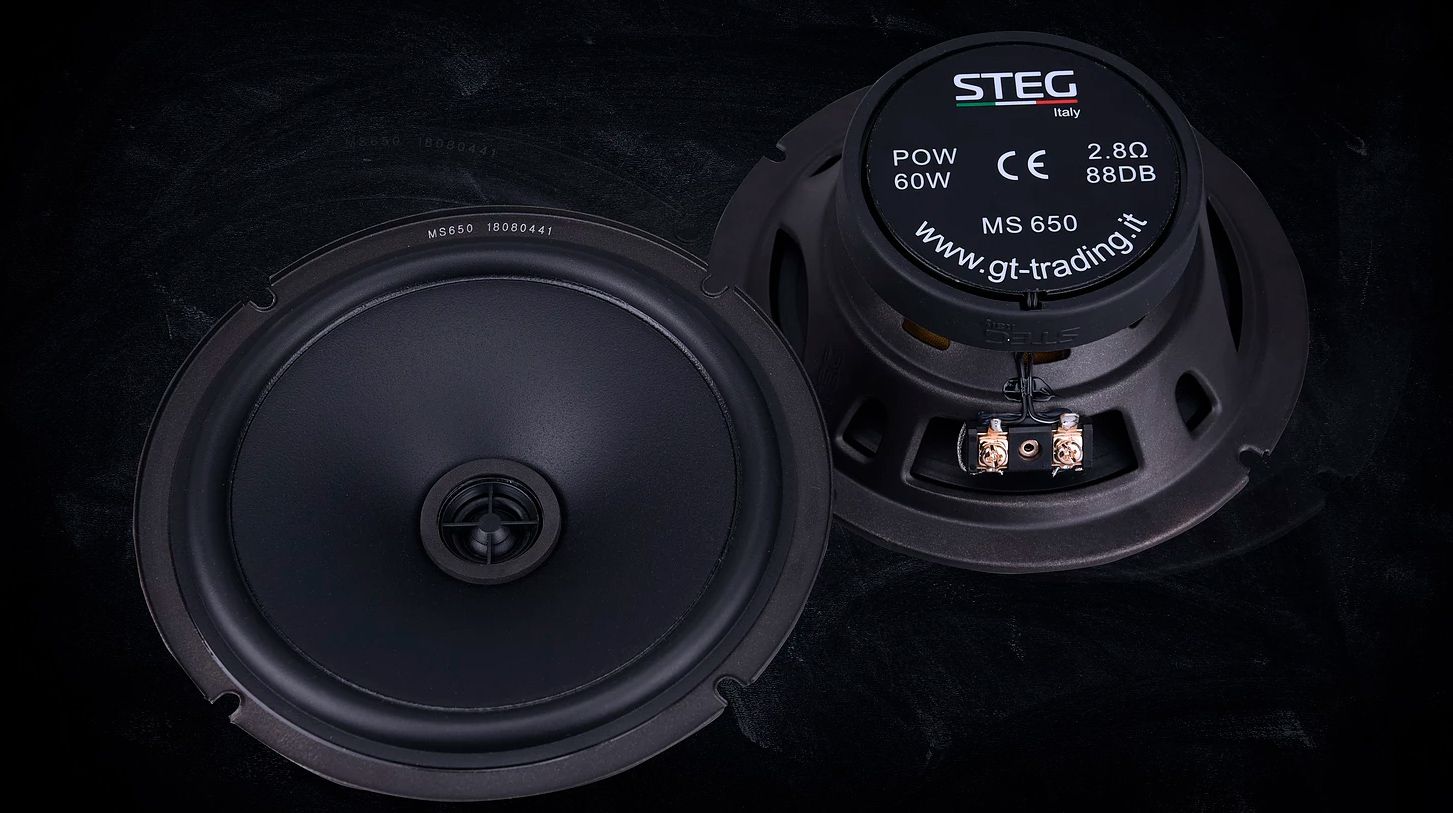

Steg MS 650 bendraašis garsiakalbis

Steg MS 650 bendraašis garsiakalbis skirtas automobilio garso sistemai. 6,5 colio konstrukcijoje žemųjų ir aukštųjų dažnių garsiakalbiai išdėstyti vienoje ašyje. Vienas garso spinduliavimo taškas padeda išlaikyti nuoseklų fazinį atsaką.

60 W RMS galia, 3 omų varža ir montavimo matmenys yra svarbiausi renkantis stiprintuvą bei montavimo vietą. Garsiakalbiui reikia 144 mm skersmens angos ir bent 64 mm gylio.

Bendraašė konstrukcija

Aukštųjų dažnių garsiakalbis įrengtas žemųjų dažnių garsiakalbio centre. Abu dažnių ruožai todėl sklinda iš tos pačios vietos. Toks išdėstymas ypač naudingas ribotoje automobilio montavimo erdvėje.

Bendraašė konstrukcija leidžia vienoje gamyklinėje vietoje montuoti abu garsiakalbius. Atskiram aukštųjų dažnių garsiakalbiui nereikia papildomos montavimo angos. Vis dėlto galutinę garso kryptį lemia automobilio grotelių padėtis ir garsiakalbio kampas klausytojo atžvilgiu.

Membranų medžiagos ir eiga

Žemųjų dažnių garsiakalbio popierinė membrana turi profilį, suformuotą didžiausiam eigos tiesiškumui. Tai svarbu membranai judant pirmyn ir atgal didėjant garsumui. Tiesiškesnė eiga padeda išlaikyti stabilesnį mechaninį darbą numatytame diapazone.

Aukštųjų dažnių diafragma pagaminta iš šilko. Kadangi ji įrengta bendraašėje padėtyje, montuojant nereikia atskirai derinti dviejų fiziškai nutolusių garso šaltinių. Klausymosi rezultatui vis tiek turi įtakos durelių apdaila ir grotelių pralaidumas.

Popierinę membraną automobilio durelėse reikia apsaugoti nuo tiesiogiai patenkančios drėgmės. Apsauginės priemonės neturi liesti membranos arba riboti jos eigos.

Prijungimas prie stiprintuvo

Nominali 3 omų varža reiškia, kad stiprintuvas turi stabiliai veikti su tokia apkrova. Ši vertė svarbesnė už vien jungties formą. Netinkamai apkrovai skirtas stiprintuvas gali perkaisti arba pradėti riboti signalą.

60 W RMS nurodo ilgalaikės galios vertę, o ne trumpalaikį galios piką. Stiprintuvo ir garsiakalbio skaičiai neprivalo visiškai sutapti. Svarbu tinkamai nustatyti stiprinimą ir neleisti stiprintuvui iškraipyti signalo.

Jungties tipas nenurodomas, todėl kabelio antgalius reikia pasirinkti pagal paties garsiakalbio kontaktus ir automobilio instaliaciją. Laidų poliškumas abiejuose kanaluose turi sutapti. Priešingu atveju kairiojo ir dešiniojo kanalų žemieji dažniai gali silpninti vieni kitus.

Montavimo vieta ir paruošimas

Prieš montuojant reikia pamatuoti ne tik angos skersmenį. Už garsiakalbio taip pat turi likti vietos magnetui, kontaktams ir prijungtam laidui. Nurodytas 64 mm gylis yra paties garsiakalbio montavimo reikalavimas.

144 mm anga turi būti centruota taip, kad membrana ir jos pakaba neliestų apdailos. Grotelės turi palikti pakankamai tarpo visai membranos eigai. Per arti sumontuota apdaila gali sukelti mechaninį barškėjimą.

Montavimo paviršius turi būti standus ir lygus. Nesandari arba vibruojanti tvirtinimo vieta silpnina žemųjų dažnių atkūrimą. Ji taip pat gali skleisti pašalinius garsus, nesusijusius su pačiu garsiakalbiu.

Garso sistemos derinimas

Naują sistemą pradėkite derinti išjungę tembro korekcijas ir papildomą žemųjų dažnių stiprinimą. Pirmiausia nustatykite stiprintuvo lygį iki švaraus, neiškraipyto garsumo. Tik tada koreguokite dažnių balansą pagal automobilio saloną.

60-20 000 Hz dažnių diapazonas parodo atkuriamo signalo ribas. Jei sistemoje naudojama žemųjų dažnių kolonėlė, stiprintuvo aukštųjų dažnių pralaidumo filtrą (HPF) galima pradėti derinti ties apatine diapazono sritimi. Ribą kelkite, jeigu didesniu garsumu atsiranda membranos perkrova arba iškraipymai.

Stereo sistemai reikalingi kairysis ir dešinysis kanalai. Abiejų garsiakalbių montavimo aukštis bei kryptis turėtų būti kuo panašesni. Taip lengviau išlaikyti subalansuotą garso sceną vairuotojo ir keleivio vietose.

Techninės specifikacijos

DUK

Kam skirtas šis garsiakalbis?

Jis skirtas automobilio garso sistemai ir montuojamas tinkamo dydžio gamyklinėje arba paruoštoje vietoje. Prieš montuojant būtina įvertinti angą, gylį ir grotelių tarpą.

Ar reikia atskiro aukštųjų dažnių garsiakalbio?

Aukštųjų dažnių garsiakalbis jau įrengtas bendroje ašyje su pagrindine membrana. Papildomas garsiakalbis reikalingas tik kuriant kitokios architektūros sistemą.

Kokiam stiprintuvui tinka 3 omų apkrova?

Naudokite stiprintuvą, kurio kanalai stabiliai veikia su 3 omų garsiakalbiais. Vienam kanalui nejunkite papildomų garsiakalbių, jeigu dėl to varža sumažėtų žemiau stiprintuvo ribos.

Kaip įvertinti, ar garsiakalbis tilps?

Montavimo vietoje reikia 144 mm angos ir bent 64 mm laisvo gylio. Papildomai palikite vietos kontaktams, laidui ir laisvai membranos eigai.

Ar stiprintuvo galia turi tiksliai sutapti su 60 W RMS?

Ne, stiprintuvo galia neprivalo tiksliai sutapti su 60 W RMS. Stiprinimą reikia nustatyti taip, kad signalas nebūtų iškraipomas.

Kaip pradėti derinti filtrus?

Pradėkite nuo neutralios tembro korekcijos. Jei naudojamas reguliuojamas aukštųjų dažnių pralaidumo filtras (HPF), pradinis taškas gali būti ties 60 Hz sritimi. Ribą koreguokite klausydami, ar neatsiranda iškraipymų.

Ar galima naudoti stereo sistemoje?

Taip, automobilio stereo sistemai reikia atskiro garsiakalbio kiekvienam kanalui. Vienodas poliškumas ir panaši montavimo padėtis padeda išlaikyti žemųjų dažnių energiją bei garso balansą.

Ar šis modelis skirtas namų kino sistemai?

Tai automobilinis garsiakalbis, o jo nominali varža yra 3 omai. Namų kino imtuvas turi būti skirtas tokiai apkrovai ir atskirai įrengiamam garsiakalbiui.
