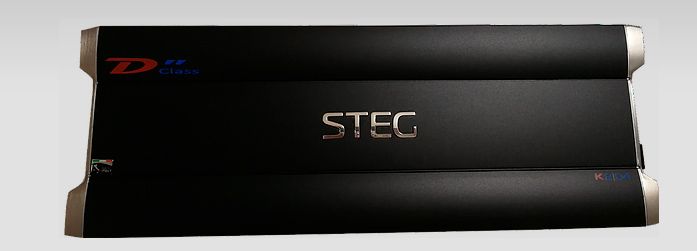

Steg K2.04D automobilinis garso galios stiprintuvas

Steg K2.04D stiprintuvas – dviejų kanalų D klasės automobilinis garso galios stiprintuvas (Class D power amplifier). Jis skirtas didelės galios automobilio garso sistemai. Galima rinktis stereo arba tiltelinį monofoninį veikimo būdą. Nurodytos galios taikomos 11-14,4 V maitinimo įtampai.

Stereo režimu stiprintuvas gali veikti su 4, 2 arba 1 omo apkrova vienam kanalui. Tilteliniu režimu numatytos 4 ir 2 omų apkrovos. Tai leidžia konfigūraciją pritaikyti skirtingos varžos garsiakalbiams. Apkrova turi atitikti pasirinkto režimo ribas.

Pritaikymas automobilio garso sistemai

Du kanalai gali maitinti du atskirus garsiakalbius arba dvi suderintas garsiakalbių grandines. Toks stereo jungimas išlaiko atskirus kairįjį ir dešinįjį kanalus. Galutinė kanalo apkrova priklauso nuo garsiakalbių ričių ir jų sujungimo būdo.

Tiltelinis monofoninis režimas sujungia abu kanalus vienai apkrovai maitinti. Jis naudingas montuojant galingą žemųjų dažnių garsiakalbį. Šiuo režimu reikia laikytis 4 arba 2 omų bendrosios apkrovos. Vieno omo tiltelinis režimas nenurodytas.

Mažesnė varža leidžia pasiekti didesnę nurodytą galią, tačiau padidina maitinimo sistemos apkrovą. Todėl kabelių skerspjūvis ir saugiklis turi būti apskaičiuoti pagal planuojamą sistemą. Taip pat svarbi automobilio generatoriaus ir akumuliatoriaus galia.

Įėjimo signalo suderinimas

Įėjimo jautrumo diapazonas yra nuo 0,5 iki 5 V RMS. Jis apima skirtingo lygio signalus iš automobilinės garso aparatūros. Derinant sistemą, stiprintuvo įėjimo lygis turi būti susietas su šaltinio išėjimo įtampa.

Per didelis įėjimo lygis gali sukelti signalo ribojimą dar nepasiekus pageidaujamo garsumo. Per mažas lygis gali trukdyti išnaudoti numatytą galią. Derinimą pradėkite nuo mažesnio stiprinimo. Garsą didinkite palaipsniui ir stebėkite, ar neatsiranda girdimų iškraipymų.

Komponentai ir elektrinė dalis

Elektrinėje grandinėje naudojami atrinkti mažos tolerancijos rezistoriai ir kondensatoriai. Maža tolerancija reiškia nedidelį faktinių parametrų nuokrypį nuo vardinių verčių. Tai svarbu tiksliai veikiančioms stiprintuvo grandinėms.

Signalų perdavimo grandinėse naudojami didelio tiesiškumo ir mažo šiluminio dreifo komponentai. Mažas šiluminis dreifas padeda riboti elektrinių parametrų pokyčius keičiantis temperatūrai. Taip pat naudojami garso įrangai skirti poliesterio kondensatoriai.

Montavimo vieta ir maitinimas

Korpuso matmenys siekia 640 × 56 × 232 mm, o svoris – 8,26 kg. Prieš montuojant reikia numatyti pakankamą lygų pagrindą. Tvirtinimo vieta turi išlaikyti stiprintuvo svorį ir neleisti jam judėti važiuojant.

Aplink korpusą palikite vietos orui cirkuliuoti. Nemontuokite jo ten, kur ventiliaciją uždengtų kilimas ar bagažas. Žemas 56 mm korpusas palengvina montavimo vietos paiešką. Vis dėlto reikia įvertinti kabeliams ir jų lenkimo spinduliui reikalingą erdvę.

Galios rodikliai nurodyti esant 11-14,4 V įtampai. Maitinimo įtampos kritimas gali neleisti pasiekti lentelėje pateiktų rezultatų. Maitinimo ir masės laidai turi būti vienodo sistemos poreikiams tinkamo skerspjūvio. Masės jungties vieta turi būti švari ir tvirtai prispausta.

Galios režimo pasirinkimas

4 omų stereo režimas skirtas dviem atskiroms 4 omų apkrovoms ir siekia 2 × 500 W RMS. Sumažinus apkrovą iki 2 omų, nurodyta galia padidėja iki 2 × 900 W RMS. Vieno omo režimu pateikiama 2 × 1700 W RMS vertė.

Tilteliniame režime viena 4 omų apkrova gali gauti iki 2000 W RMS. Su 2 omų apkrova nurodyta iki 3500 W RMS galia. Renkantis režimą svarbu vertinti ne vien galią. Reikia suderinti galutinę varžą ir garsiakalbio leistiną apkrovą.

Techninės specifikacijos

DUK

Kada rinktis stereo, o kada tiltelinį režimą?

Stereo režimą rinkitės dviem atskiroms kanalų apkrovoms. Tiltelinis režimas skirtas vienai monofoninei apkrovai, pavyzdžiui, žemųjų dažnių garsiakalbiui.

Kaip apskaičiuoti kelių ričių garsiakalbio apkrovą?

Nuoseklus ričių jungimas didina bendrą varžą, o lygiagretus ją mažina. Gautas rezultatas turi atitikti pasirinkto stiprintuvo režimo ribas.

Ar galima tilteliniu režimu jungti vieno omo apkrovą?

Ne. Tilteliniam režimui nurodytos 4 ir 2 omų apkrovos. Vieno omo rodiklis taikomas tik kiekvienam stereo kanalui.

Ką reiškia 0,5-5 V RMS įėjimo jautrumas?

Šis diapazonas skirtas stiprintuvo įėjimui suderinti su garso šaltinio signalo lygiu. Tinkamas derinimas padeda išvengti ankstyvo signalo ribojimo.

Ar stiprintuvas tinka namų stereo arba namų kino sistemai?

Jis skirtas automobilio 11-14,4 V elektros sistemai. Namų garso įrangai paprastai reikia tinklo maitinimui pritaikyto stiprintuvo.

Ar galima automobilyje naudoti daugiau nei vieną tokį stiprintuvą?

Keli įrenginiai smarkiai padidina bendrą energijos poreikį. Tokiai sistemai būtina iš anksto apskaičiuoti maitinimo kabelius, saugiklius, akumuliatorių ir generatoriaus apkrovą.

Ką įvertinti renkant montavimo vietą?

Numatykite 640 × 56 × 232 mm korpusui tinkamą pagrindą ir vietą kabeliams. Neuždenkite korpuso ir palikite erdvės oro apykaitai.
