Steg K1.2500 stiprintuvas

Steg K1.2500 stiprintuvas yra D klasės monofoninis automobilinis stiprintuvas, skirtas automobilio garso sistemai. Renkantis šį modelį svarbu įvertinti bendrą prijungtų garsiakalbių varžą, laidus ir maitinimo sprendimą.

Paskirtis ir sistemos pasirinkimas

Šis modelis skirtas sistemai, kuriai reikia vieno didelės galios stiprinimo kanalo. Monofoninė konstrukcija nesukuria atskirų kairiojo ir dešiniojo kanalų. Ji skirta vienai automobilio garso sistemos grandžiai valdyti. Galutinę apkrovą lemia garsiakalbių ričių varža ir pasirinktas jų jungimo būdas, todėl stiprintuvą reikia rinktis pagal bendrą prijungtų garsiakalbių varžą, o ne vien jų skaičių.

Grandynų konstrukcija

D klasės stiprintuvas išlaiko labai mažus iškraipymus net esant mažos varžos apkrovai. Apgalvotas grandynų išdėstymas padeda sumažinti galios nuostolius.

Grandynuose naudojami atrinkti mažos tolerancijos rezistoriai ir kondensatoriai. Didelio tiesiškumo sujungimo grandinės pasižymi mažu terminiu dreifu. Garso grandinėms skirti poliesterio kondensatoriai parinkti signalui perduoti.

Galia ir apkrovos pasirinkimas

Prie 4 omų nurodyta 1 × 750 W RMS galia. Sumažinus apkrovą iki 2 omų, nurodyta galia padidėja iki 1 × 1400 W RMS. Didžiausia vertė pateikta prie 1 omo apkrovos – 1 × 2500 W RMS.

Visos galios vertės galioja esant 11-14,4 V maitinimui. Mažėjant apkrovos varžai, didėja automobilio elektros sistemai tenkantis srovės poreikis. Maitinimo laidai, įžeminimas ir apsaugos elementai turi būti parinkti pagal realią sistemos apkrovą. Prieš jungiant būtina apskaičiuoti bendrą garsiakalbių varžą.

Signalo ir maitinimo suderinimas

Įėjimo jautrumas apima 0,2-5 V RMS diapazoną. Tai leidžia suderinti stiprintuvą su skirtingo lygio automobilio garso šaltinio signalu. Pradinio derinimo metu naudokite mažą šaltinio garsumą. Lygį didinkite palaipsniui ir stebėkite, ar garsas išlieka švarus.

Maitinimo įtampa turi likti nurodytame diapazone ir esant apkrovai. Įtampos kritimas gali neleisti pasiekti pateiktų galios verčių. Stiprintuvo galia neturėtų būti vertinama atskirai nuo automobilio elektros sistemos pajėgumo.

Dviguba apsaugos sistema

Pirmąją apsaugos sistemą valdo mikroprocesorius. Jis nuolat stebi išėjimo trumpąjį jungimą, nuolatinę srovę garsiakalbio išėjime ir per aukštą temperatūrą. Sistema taip pat prižiūri įjungimo nutildymą ir leistino diapazono neatitinkančią maitinimo įtampą.

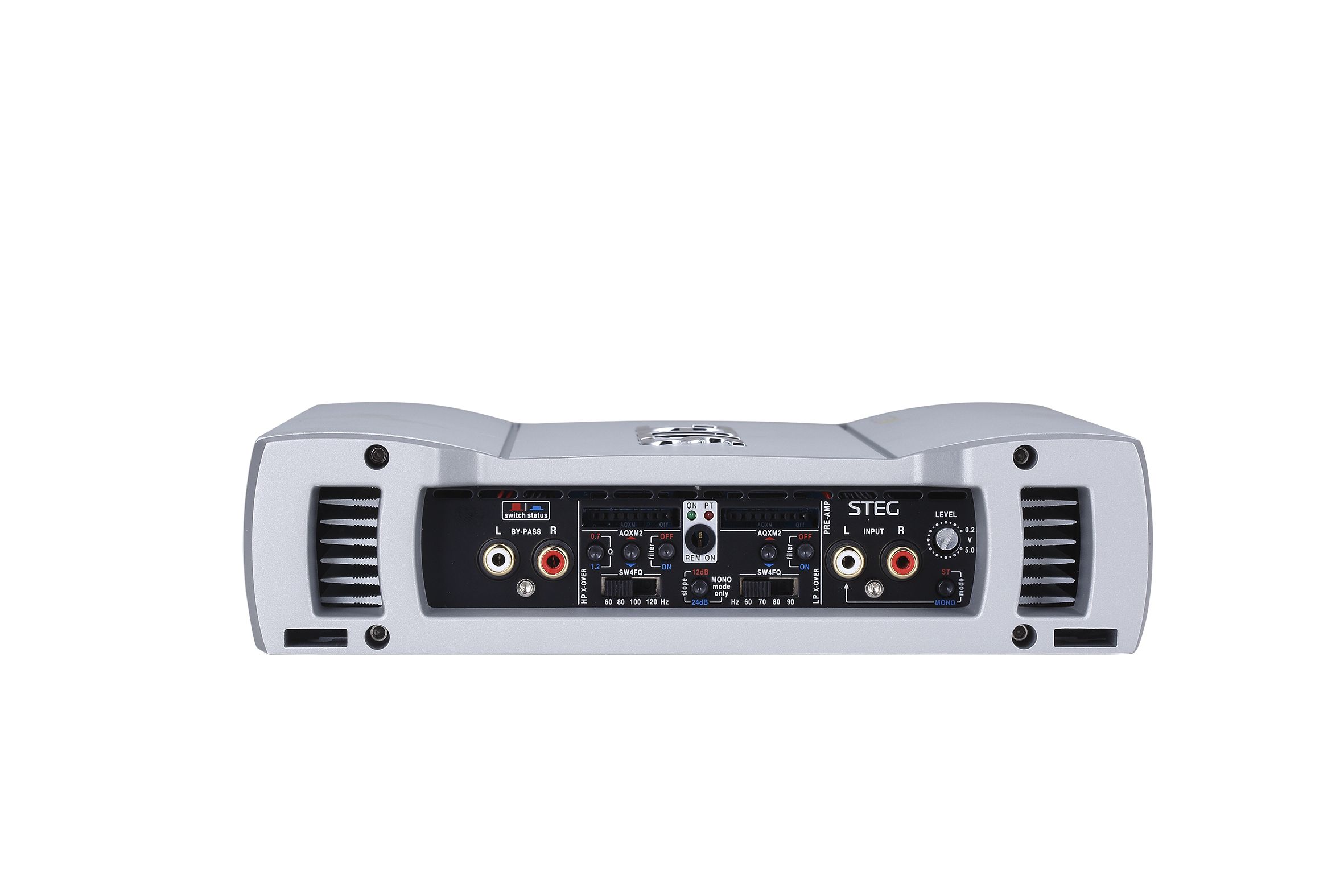

Grandinės jutikliai nuolat perduoda darbo duomenis apsaugos programinei įrangai. Aptikus sutrikimą, sistema atitinkamai įsikiša. Apie gedimo būseną praneša valdymo skydelio LED indikatoriai.

INTELLISPEED sistema valdo ventiliatoriaus darbą pagal stiprintuvo būseną. Antroji apsaugos sistema valdoma moduliatoriaus. Ji kontroliuoja galinės pakopos perjungimo grandinę, todėl apsauga apima ir D klasės išėjimo pakopos darbą.

Montavimo vieta

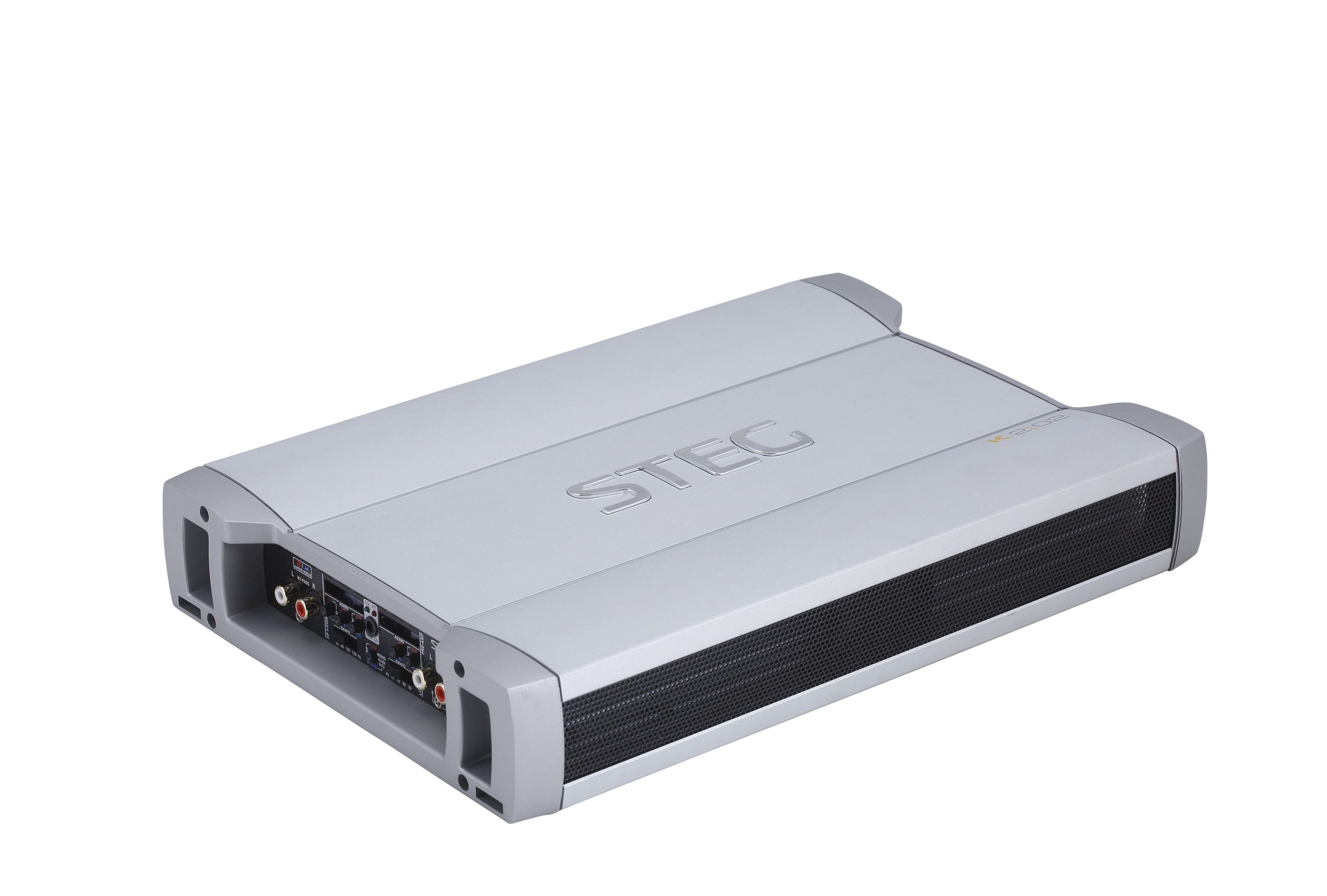

500 × 56 × 232 mm korpusui reikia numatyti pakankamą montavimo plotą. Stiprintuvas sveria 6,47 kg, todėl pagrindas turi būti tvirtas. Aplink korpusą palikite vietos oro judėjimui. Neuždenkite ventiliatoriaus zonos ir valdymo skydelio indikatorių.

Prieš tvirtindami patikrinkite, ar liks vietos laidams ir jų lenkimo spinduliui. Maitinimo bei garsiakalbių laidai neturėtų tempti jungčių. Valdymo skydelis turi likti pasiekiamas pirminiam derinimui ir apsaugos indikacijai patikrinti.

Naudojimas skirtingose sistemose

Tai automobilio garso aparatūrai skirtas modelis. Jis nėra įprastas tinklo įtampos namų stereo ar namų kino stiprintuvas.

Montuojant kartu su kitais stiprintuvais, maitinimo pajėgumas turi būti skaičiuojamas visai sumontuotai sistemai, o ne vienam jos įrenginiui. Kitiems sistemos kanalams reikalingas atitinkamas stiprinimas.

Techninės specifikacijos

DUK

Kaip pasirinkti tinkamą apkrovos varžą?

Skaičiuokite galutinę visų prijungtų garsiakalbių ričių varžą. Ji turi atitikti vieną iš nurodytų darbo apkrovų. Vertinkite faktinę jungimo schemą, nes nuoseklus ir lygiagretus jungimas duoda skirtingą rezultatą.

Ką svarbu įvertinti naudojant 1 omo apkrovą?

Ši apkrova siejama su aukščiausia nurodyta galia ir didžiausiu srovės poreikiu. Todėl ypač svarbūs tinkamai parinkti maitinimo laidai, įžeminimas ir automobilio elektros sistemos pajėgumas.

Kaip suderinti stiprintuvą su garso šaltiniu?

Šaltinio išėjimo signalas turi patekti į nurodytą jautrumo diapazoną. Derinimą pradėkite mažu garsumu. Signalą didinkite palaipsniui, kad išvengtumėte šaltinio arba stiprintuvo įėjimo perkrovimo.

Ką reiškia užsidegęs apsaugos indikatorius?

LED indikatorius gali pranešti apie apsaugos sistemos aptiktą sutrikimą. Patikrinkite apkrovą, garsiakalbio išėjimą, temperatūrą ir maitinimo įtampą. Priežastį pašalinkite prieš tęsdami sistemos naudojimą.

Ar šis modelis tinka dviejų kanalų stereo sistemai?

Ne kaip vienintelis stereo galios stiprintuvas. Monofoninė grandinė valdo vieną kanalą ir nesukuria atskirų kairiojo bei dešiniojo signalų. Kitiems kanalams reikalingas atskiras stiprinimo sprendimas.

Ar jį galima naudoti namų kino sistemoje?

Modelis skirtas automobilio maitinimo sistemai. Jo negalima jungti tiesiai prie buitinio elektros tinklo kaip įprasto namų stiprintuvo. Namų kinui reikalingas tai sistemai pritaikytas stiprintuvas.

Ką patikrinti prieš galutinai pritvirtinant korpusą?

Įsitikinkite, kad pasirinkta vieta atlaikys įrenginio svorį. Palikite erdvės ventiliacijai, laidams ir valdymo skydeliui pasiekti. Po montavimo laidai neturi spausti arba tempti jungčių.
