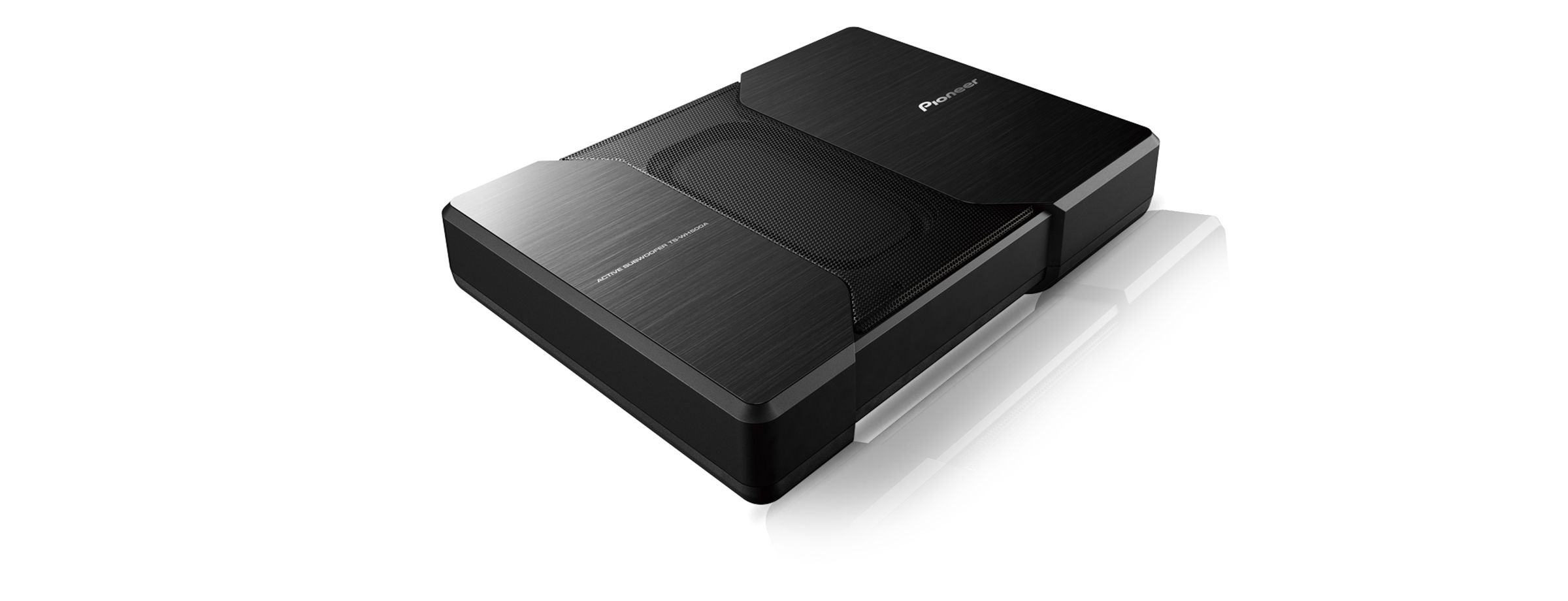

Pioneer TS-WH500A aktyvioji žemųjų dažnių kolonėlė

Pioneer TS-WH500A viename korpuse sujungia HVT žemųjų dažnių kolonėlę (amplified subwoofer) ir integruotą stiprintuvą.

Vos 60 mm aukščio korpusą lengviau numatyti ankštoje automobilio erdvėje. Prieš montuojant reikia įvertinti visus tris matmenis, laidų prijungimo zoną ir vėlesnę prieigą prie įrenginio.

Kam skirta ši kolonėlė

Modelis skirtas automobilio garso sistemai, kurioje esami garsiakalbiai nepakankamai atkuria žemiausią dažnių sritį. Tinkamai suderinus dažnių filtrus, durų garsiakalbiams galima palikti jiems tinkamesnę dažnių sritį. Galutinis rezultatas priklausys nuo signalo nustatymų, montavimo vietos ir bendro sistemos suderinimo.

Pardavėjas nurodo 50 W nominalią įėjimo galią. Didžiausios įėjimo galios rodiklis pateiktas kaip 150, tačiau be matavimo vieneto.

Kompaktiškas korpusas ir vietos planavimas

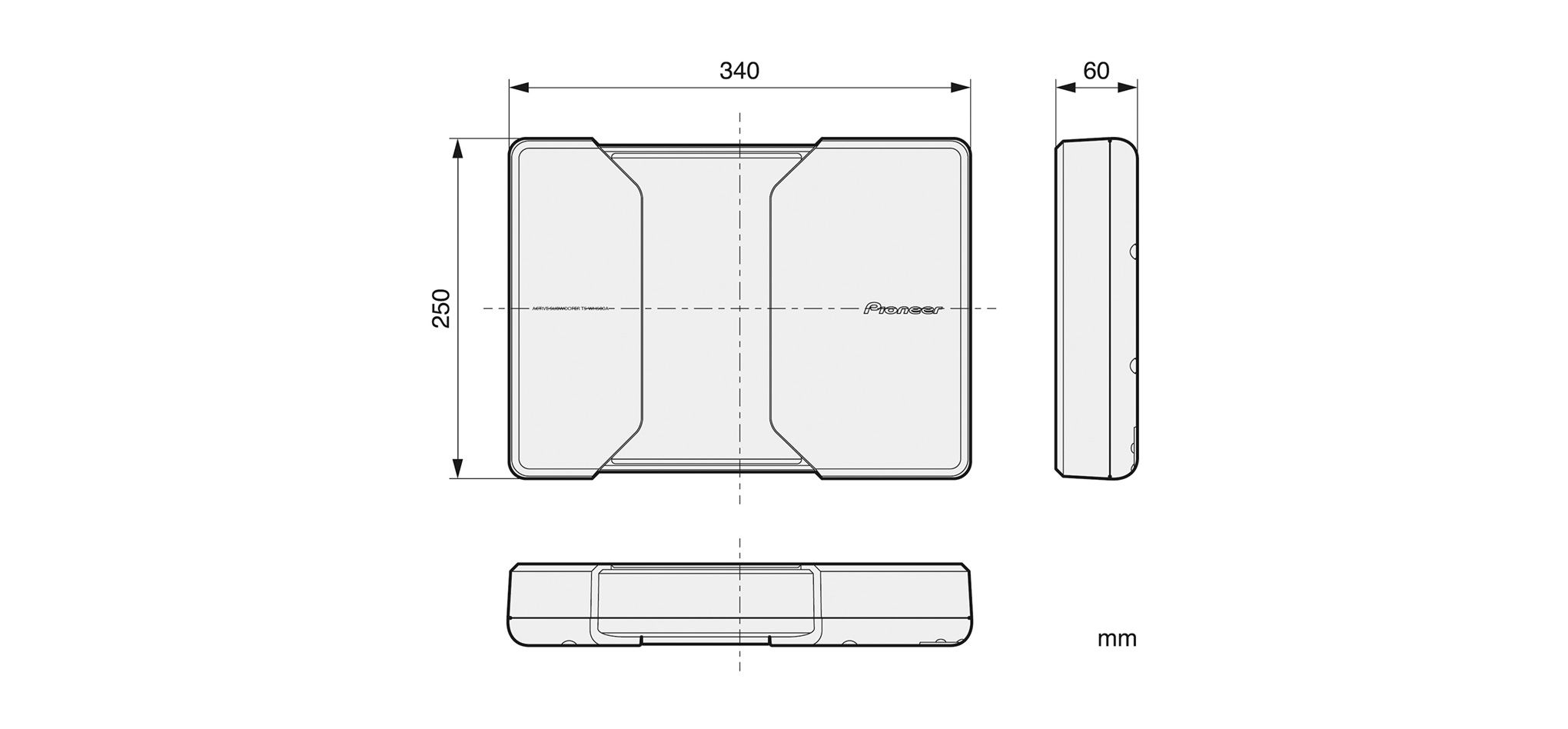

Korpuso matmenys yra 340 × 60 × 250 mm. Mažas aukštis suteikia daugiau laisvės ieškant montavimo vietos. Vis dėlto vien aukščio nepakanka galutiniam sprendimui. Reikia įvertinti ir 340 mm ilgį bei 250 mm gylį.

Palikite vietos laidų išvedimui, jungčių pasiekimui ir saugiam korpuso tvirtinimui. Kolonėlė neturi judėti stabdant ar keičiant važiavimo kryptį. Jos taip pat nereikėtų glausti prie judančių sėdynės mechanizmų ar kitų automobilio dalių.

Montavimo vieta keičia girdimą žemųjų dažnių balansą. Prie uždarų paviršių garsas gali atrodyti sodresnis, tačiau kartais tampa mažiau tikslus. Prieš galutinai tvirtinant verta palyginti kelias įmanomas vietas iš įprastos klausymosi padėties.

Integruotas stiprintuvas

Korpuse įrengtas MOSFET stiprintuvas. Todėl žemųjų dažnių kolonėlei nereikia atskiro galios stiprintuvo korpuso. Tai sumažina sistemos dalių skaičių ir gali supaprastinti vietos planavimą automobilyje.

Integruotas stiprintuvas vis tiek turi gauti maitinimą ir garso signalą. Laidų maršrutą verta suplanuoti prieš tvirtinant korpusą. Maitinimo ir signalo laidų atskyrimas gali padėti išvengti nepageidaujamo triukšmo sistemoje.

Prijungimas prie automobilio sistemos

Prieš parenkant kabelius reikia nustatyti, kokį žemųjų dažnių signalą pateikia automobilio grotuvas arba garso procesorius. RCA kabelio ar aukšto lygio adapterio nereikėtų rinktis vien pagal aktyviosios kolonėlės tipą. Jungimo būdą turi lemti abiejų įrenginių jungtys.

Maitinimo grandinė turi būti parinkta automobilio elektros sistemai ir įrenginio poreikiams. Saugiklio vietą, kabelio skerspjūvį ir masės prijungimo tašką turėtų nustatyti automobilio garso įrangos montuotojas. Tai svarbu stabiliam stiprintuvo darbui.

Pradinis sistemos suderinimas

Pirmą kartą įjungiant sistemą žemųjų dažnių lygį nustatykite saikingai. Tada naudokite gerai pažįstamą muzikos įrašą ir lygį kelkite palaipsniui. Kolonėlė turėtų papildyti priekinius garsiakalbius, o ne atkreipti dėmesį į savo montavimo vietą.

Jeigu grotuve arba procesoriuje yra žemųjų dažnių filtras, pradėkite nuo neutralaus nustatymo. Koreguokite jį klausydamiesi perėjimo tarp durų garsiakalbių ir žemųjų dažnių kolonėlės. Per aukštas filtro taškas gali padaryti kolonėlės vietą lengviau girdimą.

Jeigu sistemoje galima keisti fazę, palyginkite galimas padėtis sėdėdami vairuotojo vietoje. Pasirinkite padėtį, kurioje perėjimas yra vientisiausias. Po fazės pakeitimo dar kartą patikrinkite lygį, nes suvokiamas garsumas gali pasikeisti.

Garso lygio reguliavimo nereikėtų naudoti kaip papildomo bendro garsumo valdiklio. Per didelis sustiprinimas gali išryškinti vieną dažnių ruožą ir pabloginti sistemos balansą. Galutinį nustatymą atlikite įprastu klausymosi garsumu.

Techninės specifikacijos

DUK

Kaip patikrinti, ar kolonėlei pakaks montavimo vietos?

Išmatuokite bent 340 × 60 × 250 mm erdvę ir papildomai palikite vietos laidams bei jų prijungimui. Taip pat įvertinkite sėdynės mechanizmus ir patikimo tvirtinimo galimybę.

Ar jai reikalingas atskiras galios stiprintuvas?

Ne. Korpuse jau yra integruotas MOSFET stiprintuvas. Vis tiek reikės tinkamai nutiesti maitinimo ir garso signalo laidus.

Ar 60 mm aukštis garantuoja, kad kolonėlė tilps po sėdyne?

Ne. Reikia įvertinti visus korpuso matmenis, sėdynės mechanizmus ir laidų prijungimo erdvę. Montavimo vietoje kolonėlė turi būti patikimai pritvirtinta.

Kokį garso kabelį pasirinkti?

Kabelį rinkitės pagal automobilio grotuvo arba procesoriaus išėjimą ir kolonėlės jungtį. Vien produkto tipas neparodo, ar reikalingas RCA kabelis, ar adapteris.

Kaip nustatyti tinkamą žemųjų dažnių lygį?

Pradėkite nuo mažo lygio ir jį didinkite klausydamiesi pažįstamos muzikos. Žemieji dažniai turi natūraliai papildyti priekinius garsiakalbius.

Ar modelis tinka namų kino sistemai?

Šis modelis priskirtas automobilio garso aparatūrai. Namų kino sistemai rinkitės jai skirtą žemųjų dažnių kolonėlę su tinkamomis maitinimo jungtimis.

Ar galima naudoti dvi tokias kolonėles?

Tokiai sistemai reikia atskirai įvertinti maitinimo grandinę, signalo paskirstymą ir abiejų kolonėlių nustatymus. Vienos kolonėlės pirmiausia pakanka sistemos balansui įvertinti.
